Installationsanleitung Stationssoftware Version 705.03 Ausgabe 02/2011

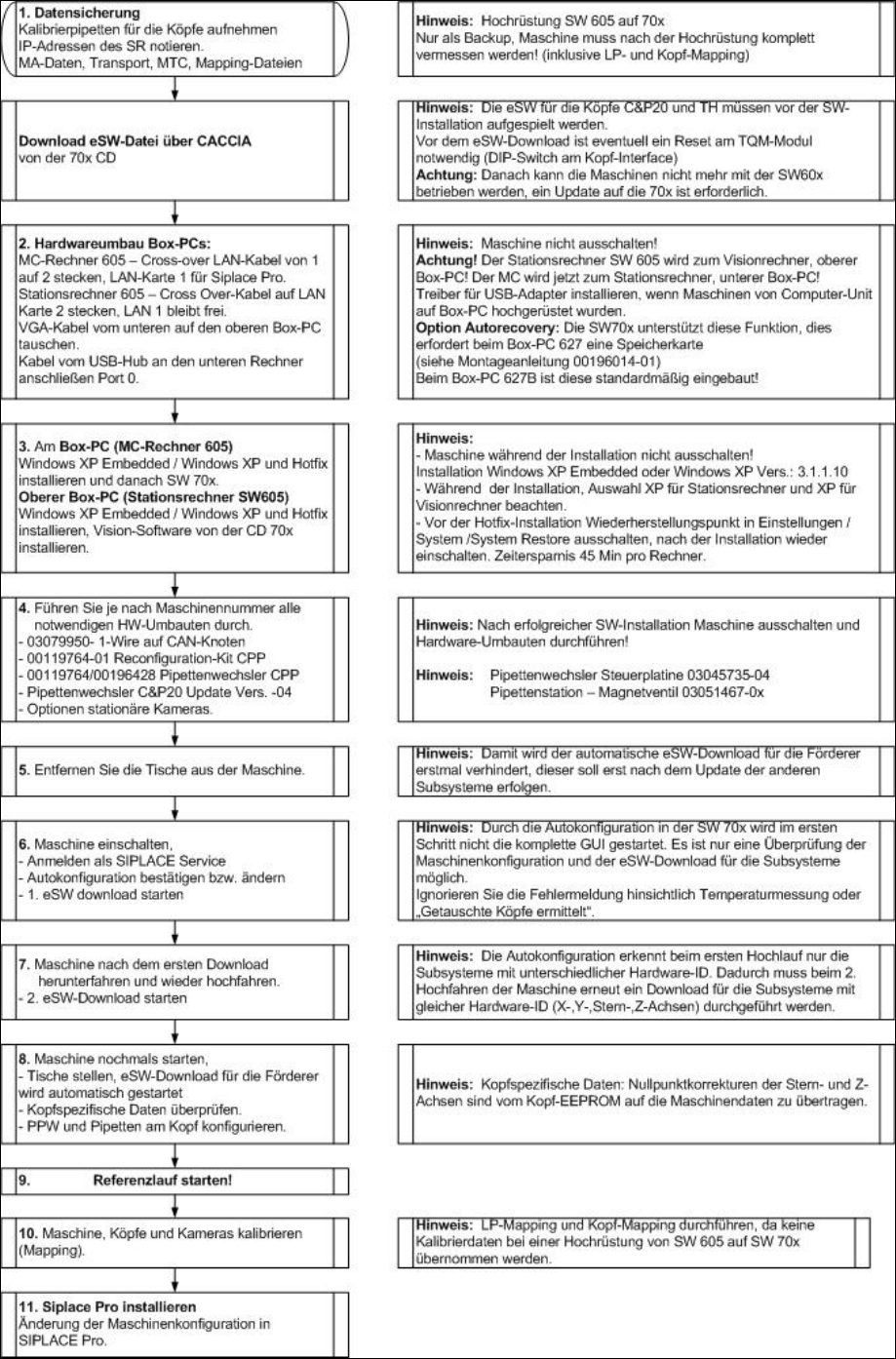

Ablaufdiagramm: Upgrade von Software-Versionen 60x
12 von 58
Installationsanleitung Stationssoftware Version 705.03 Ausgabe 02/2011
4 Voraussetzungen
4.1 Software-Komponenten SIPLACE X-, SX- und DX-Serien
4.1.1 Station
Die Station arbeitet mit einer der folgenden Betriebssystemkonfigurationen auf dem bzw. den
Maschinenrechner(n)/Visionrechner(n):
− Microsoft Windows XP Embedded mit Service Pack 2
− Microsoft Windows XP Professional (inkl. Service Pack 3 und aktuelle Hotfixes)
Die Maschinenrechner- und Visionrechner-Software können wahlweise im Ein-Rechner- oder Zwei-
Rechnerbetrieb eingesetzt werden.
4.1.2 Automatenkomponenten
Die einwandfreie Funktion der Stationssoftware setzt folgende Versionen anderer Automatenkomponenten
voraus:
SIPLACE Stationssoftware SIPLACE Vision SIPLACE Pro
Version 705.03 Version 431 Version 9.2
Achtung:
Die Funktionsstände von Stationssoftware, Vision-Software und SIPLACE Pro müssen, wie
oben angegeben, zusammenpassen. Eine andere Konstellation wird nicht unterstützt.
13 von 58
Installationsanleitung Stationssoftware Version 705.03 Ausgabe 02/2011
14 von 58
4.1.3 Embedded Software
Eine Liste der verwendeten eSW-Versionen finden Sie in der Datei eSW_Firmware_Files.txt im
Verzeichnis Documentation auf der Installations-CD.
4.1.3.1 Zusammensetzung des Dateinamens
1..6 7 8 9 10 11 12 13 14 15 16 17 18 19
Subsystem-
Name
Trenn-
zeichen
Varianten-ID Hardware-
ID
1)
Ziel
2)
Version Ausgabe . Dateityp
_
0 = keine
Variante
00
0 = BIOS 00
H
00
H
.
HEX
_ A = Variante
(SOKO)
…
1 = App 1
… …
.
JED
Siehe
Tabelle in
Abschnitt
4.1.3.2
_ ...
99
2 = App 2 FF
H
FF
H
.
BHX
1)
Änderung gegenüber alten Dateinamen (von einer auf zwei Stellen)
2)
Erweiterung auf 2. CAN
