4-22
4
8
롤링 상태에 따라서 설정값을 조정합니다 .
「롤링」대화창의 [ 정지 ] 버튼을 눌러서 운전을 일단 정지시킨 후에 , 인쇄조건의「스퀴지 속도」와「스퀴
지 인쇄압력」에 적절한 값을 입력해 주십시오 .
n
요점
「스퀴지 속도」「스퀴지 인쇄압력」은 마스크 면의 솔더 스크랩 ( 긁어내는) 상태에 따라 설정해 주십시오 . 스크랩이 불충분
할 경우는 「스퀴지 인쇄압력」을 올리고 , 또한 「스퀴지 속도」를 느리게 합니다. 「스퀴지 인쇄압력」을 마구 올리면 번지거
나 패이는 원인이 됩니다.
9
롤링 운전이 종료되면 , [ 닫기 ] 버튼을 누릅니다 .
0
화면의 메시지에 따라서 , 마스크를 클리닝합니다 .
클리닝 방법을 선택하고 (「건식」「습식」또는「상세설정 기판수량관리」1~4), [OK] 버튼을 누릅니다 .
「상세설정 기판수량관리 1~4」중에서 선택해서 [OK] 버튼을 누르면 , [ 인쇄 ]-「클리너」-「상세설정」
화면의 「기판수량 관리 1」탭 ~「기판수량 관리 4」탭에서 설정한 클리닝 조건에 따라서 클리닝이 실행됩
니다 . 단 ,「상세 자동간격」에「0」이 설정되어 있을 경우 , 그 항목은 표시되지 않습니다 .
클리닝 유닛이 작동되기 시작하고 , 마스크 이면 ( 뒷면 ) 이 자동적으로 클리닝됩니다 .
참고
「상세설정 기판수량 관리1」~「상세설정 기판수량 관리 4」에 관한 상세한 내용은 , 제 5 장「6. 클리너 데이터의 설정」을
참조해 주십시오 .
「자동 클리닝」화면
68412 - N3- 00
참고
수동 클리닝을 실행할 때에는 , [수동 클리닝 ] 버튼을 눌러서 화면의 메시지에 따라 실시해 주십시오 .
q
화면의 메시지에 따라서 기판을 반출합니다 .
4-23
4
9. 기판의 생산을 시작한다
솔더의 롤링이 종료되면 , 기판의 생산을 시작한다 .
1
셋업화면의 예정 생산수량과 , 속도를 설정합니다 .
셋업 화면
운전속도(%)를 설정한다예정 생산수량을 설정한다
68413-N3-00
2
운전을 시작합니다 .
1. 안전을 확인하고 , 오퍼레이션 패널의「READY」버튼을 누릅니다 .
2. 오퍼레이션 패널의「START」버튼을 누릅니다 .
3. 입구 센서가 기판을 감지하면 컨베이어 벨트가 회전해서 , 기판을 인쇄위치까지 반송하여 , 솔더인쇄
를 시작합니다 .
w
경고
장비 상부의 표시등이 녹색으로 점등되어 있을 ( 자동 운전중 ) 때에는 , 안전커버를 닫은 상태로 하며 , 장비의 가동부에는 절
대로 손을 대지 마십시오 .
「START」 버튼
오퍼레이션 패널
67421-N3-00
참고
클리닝을 「자동」으로 설정하면 지정된 기판 수량마다（또한 시간 간격으로）자동적으로 마스크가 클리닝됩니다. 중간에 생
산을 중단하고자 할 때는 오퍼레이션 패널의「STOP」버튼을 누릅니다 . 현재의 기판을 인쇄후, 기판을 반출하고 생산을 멈출
경우는 셋업화면의 [ 반송후 정지 ] 버튼을 눌러 주십시오 .( 본 장「10. 생산을 종료한다」참조 )
4-24
4
3
필요에 따라 운전 모니터를 표시시킵니다 .
생산중에 운전상태를 확인할 때는 , [ 모니터 ] 버튼을 눌러 주십시오 .「생산」,「전체」, 「비젼」, 「스퀴
지 인압」탭 등을 선택하면 생산정보의 내용이 전환됩니다 .
참고
듀얼 레인에서 양 레인을 사용해서 생산하고 있을 경우는 ,「전체」,「출력」,「보정」,「스퀴지 인압」「검사결과 해석」「카운터」
등에 레인전환 버튼이 표시됩니다.
● 모니터：생산
이 화면은 , 현재 생산하고 있는 장비의 상태를 실시간 정보로 장비 레이아웃 화면상에 표시합니다 .
장비상에 어떠한 에러가 발생했을 때 이 화면을 열면 , 발생한 에러와 작업지시 , 경고 등의 상태를 확인할 수 있습니다 .

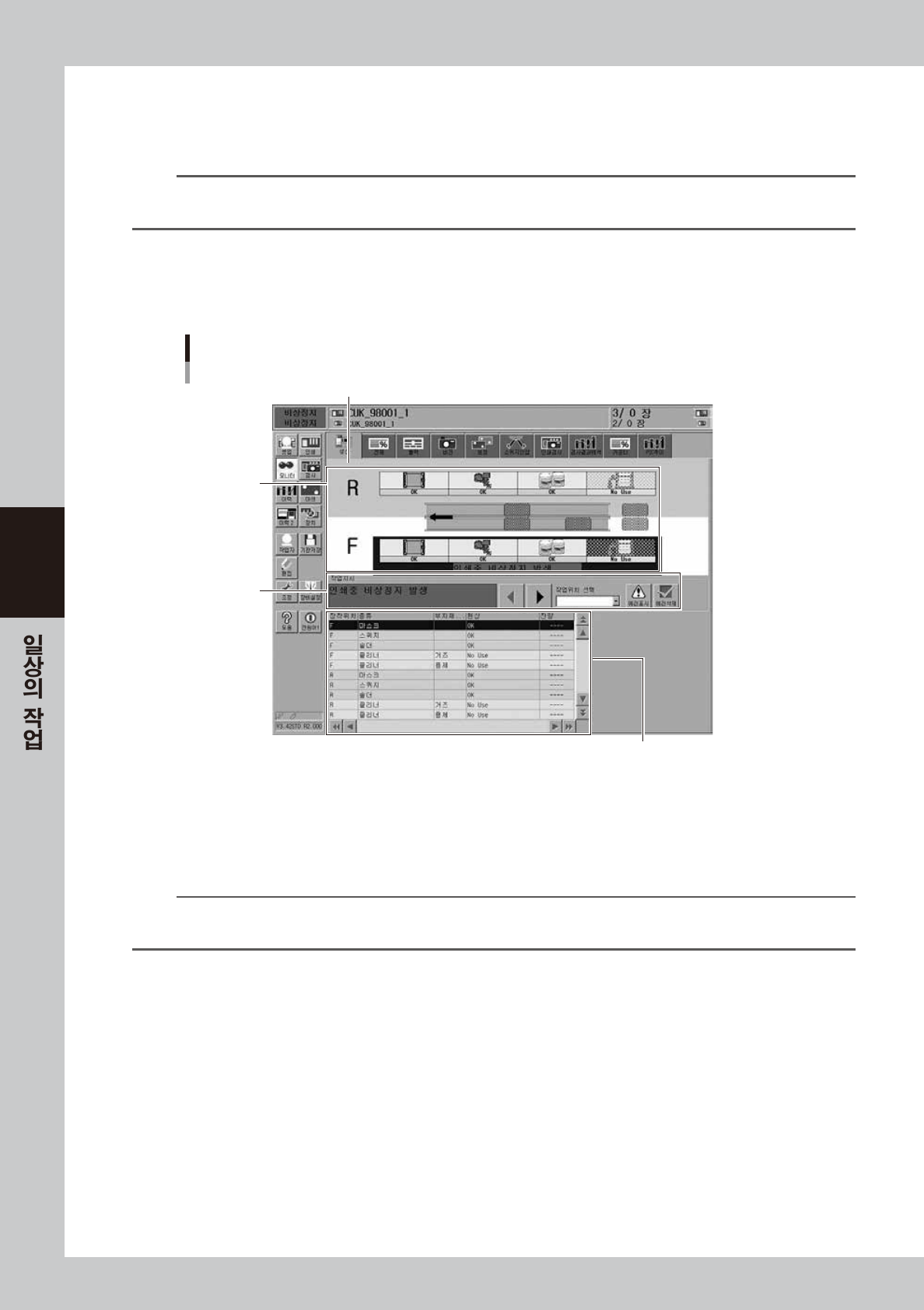

[모니터] ー「생산」탭 화면
2
3
1
장비 뒤쪽은 배경에 색을 넣어서 표시
68414-N3- 0 0
1. 작업지시 영역
• 작업위치 선택
에러와 작업지시 , 경고가 발생했을 때에 에러클리어가 되지 않은 위치를 드롭다운 리스트 박스 안에서 선택합니다 .
드롭다운 리스트 박스에는 , 작업을 필요로 하는 위치만 표시됩니다 .
참고
레이아웃상의 에러가 된 영역을 클릭해서 작업위치를 선택할 수 있습니다. 다만 , 에러와 작업지시 , 경고가 발생하지 않은 영
역은 클릭해도 작업위치를 선택할 수 없습니다.
• 작업지시
「작업위치 선택」에서 선택된 작업위치의 에러클리어가 되지 않은 에러와 작업지시 , 경고에 대하여 앞으로 대응할 작업을
메시지로 표시합니다 . 복수의 에러가 발생한 경우는 , 대응할 작업 중에서 최우선 항목부터 순서대로 표시합니다 .
좌우 화살표 버튼을 눌러서 다른 작업지시 메시지로 전환할 수 있습니다 .
[ 에러표시 ] 버튼
이 버튼을 누르면「작업지시」에 표시된 에러와 작업지시 , 경고의 상세내용 , 대책방법을 참조할 에러메시지 대화창이 표
시됩니다 .
[ 에러삭제 ] 버튼
「작업지시」에서 대상이 된 에러와 작업지시 , 경고의 복구작업이 완료되었을 때에 이 버튼을 눌러 주십시오 . 이 버튼을
누르면 대상의 작업지시 메시지 내용은 복구완료로 간주되어 , 자동운전을 재개할 수 있습니다 .
다만 , 미복구된 작업 ( 경고 이외 ) 이 남아 있을 경우는 , 자동운전을 재개할 수 없습니다 .
