4-25
4

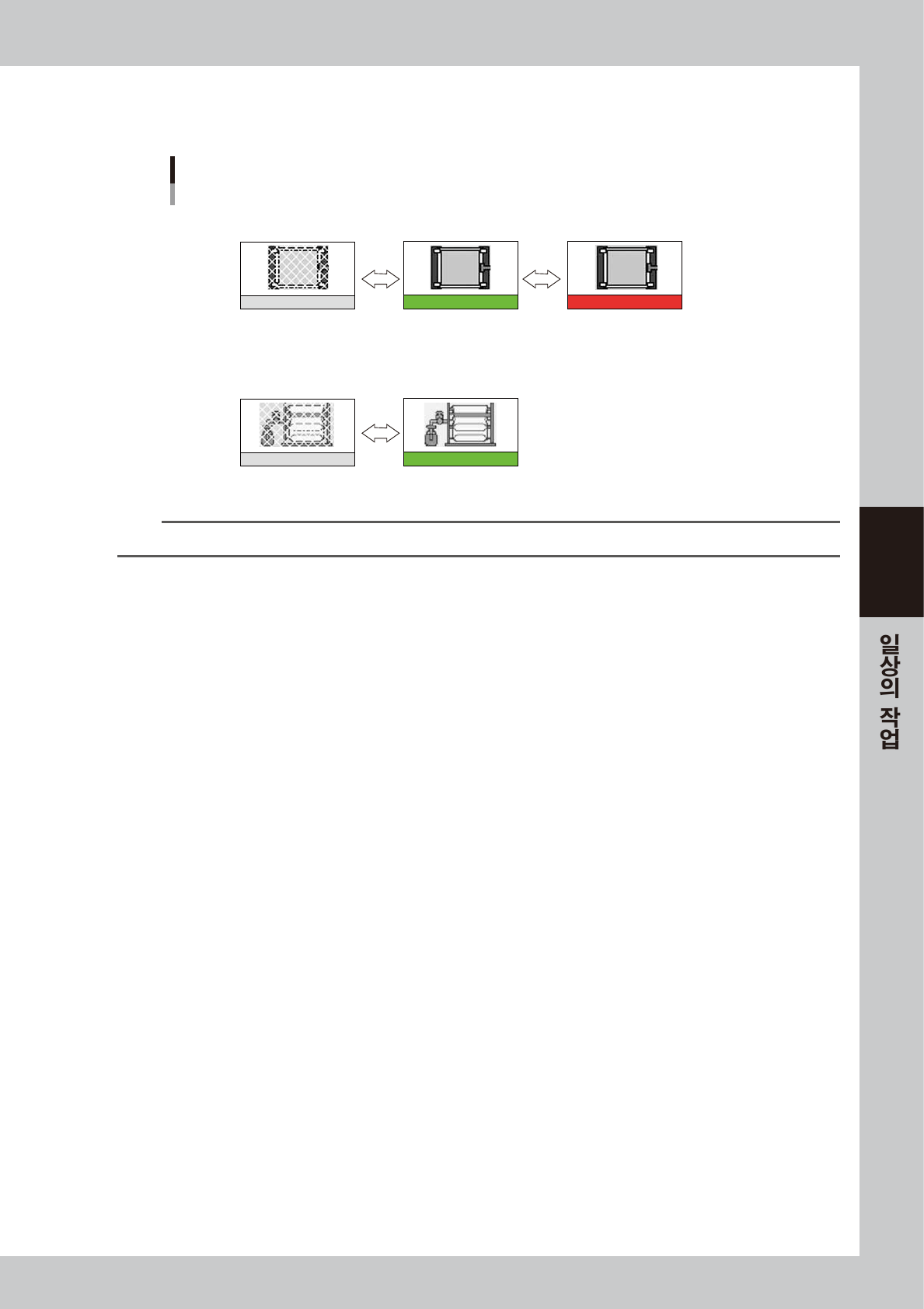

2. 셋업상황 영역
현재 부자재의 장착상태를 표시합니다 . 에러가 발생한 부자재는 색이 바껴서 표시됩니다 .
[모니터] ー「생산」탭 화면
셋업상황 영역
마스크
클리너
장착 미완료 상태
（마스크 미사용시）
장착완료 상태 (녹색) 장착 미완료 상태 (빨간색)
（마스크 사용시）
클리너 사용시(녹색)클리너 미사용시
OK NG
No Use
No Use
OK
68415 - N3- 00
참고
장비 전체에서 에러가 발생했을 때는 , 전체영역의 배경이 청색으로 표시됩니다 .
3. 상세내용 영역
리스트에는 , 셋업상황 영역의 모든 부자재가 일람으로 표시됩니다 .
4-26
4
● 모니터：전체
이 화면은 현재 생산중인 기판의 장수와 생산상태를 리얼타임 정보로 표시합니다 . 기판데이터를 전환하면 , 모든 정보가
클리어됩니다 .
[모니터] ー「전체」탭 화면
[모니터] 버튼
[레인전환] 버튼
68416 - N3- 00
생산시작
현재 생산중인 기판데이터를 전환했을 때의 날짜와 시간이 표시됩니다 .
현재
현재의 일시가 표시됩니다 .( 장비의 시스템 시계 )
생산수량
현재 생산중인 기판데이터로 전환한 후의 생산완료 기판수량을 표시합니다 .
사이클 타임
기판 한 장당 평균 인쇄시간 ( 초 / 기판 ) 입니다 . 각 기판의 인쇄가 완료될 때마다 데이터는 갱신됩니다 . 피듀셜 마크를 사
용할 때에는 , 마크 인식시간도 포합됩니다 . 반송시간이나 정지시간 ( 에러정지 ,「STOP」버튼에 의한 정지시간 등 ) 은 포
함되지 않습니다 .
가동율
생산로트 ( 기판 데이터 ) 별 , 장비 단독의 가동율입니다 . 상류측 및 하류측 장비의 상태에 영향을 받지 않은 가동율로서 ,
다음의 식으로 계산됩니다 .
( 누적 인쇄시간 + 누적 반송시간 )/[( 생산 완료시각 - 준비 완료시간 - 누적 대기시간 )X100= 가동율 (%)]
누적 인쇄시간 : 스퀴지 헤드가 동작해서 인쇄가 실행되는 합계시간 ( 마크인식 시간도 포함 )
누적 반송시간 : 컨베이어가 움직여서 반송하는 합계시간
누적 대기시간 : 상류 또는 하류 장비로 인해 대기상태가 된 합계시간
생산 종료시각 : 그 다음 생산기판으로 전환된 시각 , 또는 전원종료 처리를 한 시각
셋업 종료시각 : 셋업 완료후 ,「START」버튼을 눌러서 운전이 시작된 시각
4-27
4
● 모니터：출력
이 [ 출력 ] 모니터는 , 현재 생산중인 기판데이터의 보다 자세한 생산상황을 파악하기 위한 화면입니다 .
모니터：출력
[레인전환] 버튼
68417- N3- 00
생산시작
생산시작 시각 ( 기판선택 완료시각 ) 을 표시합니다 . 장수는 일반적으로 0 입니다 .
갱신
표시데이터 갱신시각을 표시합니다 . 장수는 현재까지 생산완료된 기판장수가 표시됩니다 .
생산종료 예정
생산종료 예정 시각을 표시합니다 . 장수는 「셋업」화면에서 입력된 생산예정 장수를 나타냅니다 . 단 , 생산예정 장수가
입력되어 있지 않을 경우는 공백으로 표시됩니다 .
반입시간 ( 초 / 기판 )
1 기판당 기판반입의 평균시간입니다 .
공급 대기 시간 ( 초 / 기판 )
기계의 기판반입 대기시간 입니다 . [ 단위 전환 ] 버튼으로 , 1 기판당 평균공급 대기시간 또는 누적공급 대기시간을 표시할
수 있습니다 .
생산예정 남은 기판수 ( 장 )
생산예정 장수에서 생산완료 기판장수를 뺀 수치입니다 .
인쇄시간 ( 초／기판 , 초 )
기판을 인쇄할 시간입니다 . 이 시간에는 피듀셜인식 , 클리닝 , 검사시간도 포함됩니다 . [ 단위 전환 ] 버튼으로 １기판마다
평균시간 또는 누적 인쇄시간을 표시할 수 있습니다 .
에러정지 시간 ( 초 / 기판 , 초 )
기계가 에러로 정지하고 있는 시간입니다 . 에러가 발생한 후 [CLEAR] 버튼을 누를 때까지의 시간입니다 .
단 , 복구작업이 행해지는 시간은 포함되지 않습니다 . [ 단위 전환 ] 버튼으로 1 기판당 평균에러 정지시간 또는 에러정지의
누계시간을 표시할 수 있습니다 .
반출 시간 ( 초 / 기판 )
1 기판당 기판반출의 평균시간입니다 .
반출 대기 시간 ( 초 / 기판 , 초 )
장비가 기판반출 대기를 하는 시간입니다 . [ 단위 전환 ] 버튼으로 , 한 장당 평균 반출대기 시간과 반출대기의 누적시간을
표시할 수 있습니다 .
생산능력
１시간당 생산가능한 기판 장수입니다 .
[ 리세트 ] 버튼
「출력」탭 상의 모든 카운트를 리세트합니다 . 「전체」탭의 카운트도 리세트됩니다 .
