7-11
7
2. 패턴매칭
패턴매칭이란 , 기판이나 마스크상의 특정 패턴의 화상을 템플릿으로서 등록하고 그 형상과 실제로 인식된 패턴
을 비교한 결과에서 기판이나 마스크의 고정기구에서 발생하는 오차나 틀어짐을 보정하는 기능입니다 . 기판이나
마스크상에 피듀셜 마크가 없거나 있는 경우라도 YAMAHA 가 권장하는 마크에 해당되지 않아서 피듀셜 기능을
사용할 수 없는 경우에 유효합니다 .

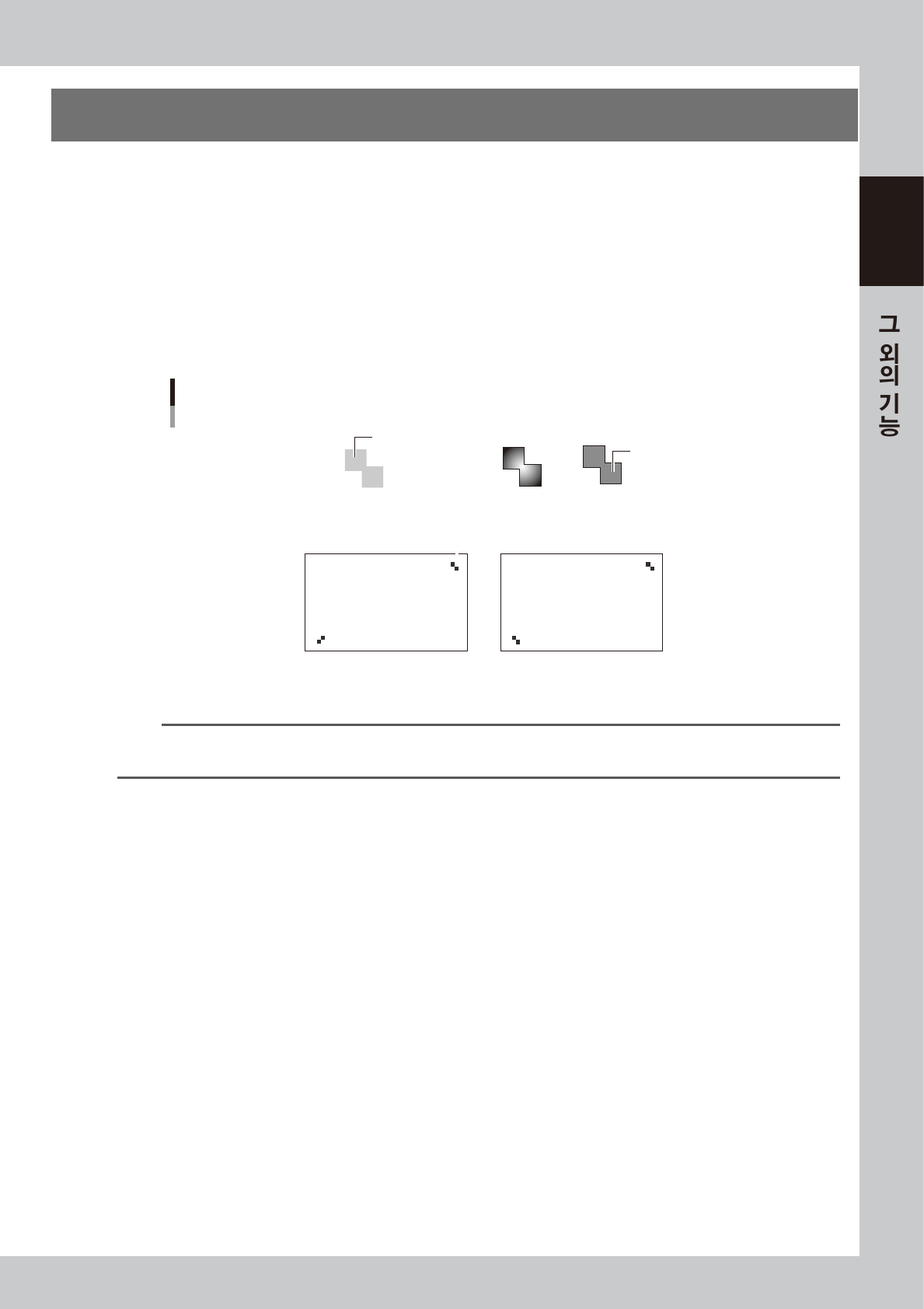

패턴등록을 하는 형상에 제한은 없으나 다음 조건에 맞는 패턴을 선택하십시오 . 또한 패턴화상은 모니터 화면의
1/4 정도로 해 주십시오 .
•
명암 대비가 명확할 것 .
（패턴의 윤곽이 뚜렷하면 된다 .）
•
2 점 ( 동일점은 불가）이 대각선상에 설치되어 있어야 한다 .
NG
OKOK
OK OK
명암 대비가 낮다
기판 또는 마스크 기판 또는 마스크
패턴
패턴
패턴조건
67701-N3 - 00
n
요점
패턴매칭의 인식은 , 일반적인 마크인식에 비하여 시간이 걸립니다 . 또한 , 원과 사각 등의 마크인식에 비하여 정밀도가 약간
떨어집니다 . 인식정보의「인식타입」을「일반」으로 설정해서 인식할 수 있는 마크에 대해서는 사용할 필요가 없습니다.
7-12
7
2.1 패턴등록
패턴매칭에 사용하는 패턴을 등록하는 방법을 설명합니다.
1
패턴매칭에 사용하는 패턴을 결정합니다 .
앞 페이지의 패턴조건을 참조하여 주십시오 .
2
마크정보 화면에 패턴명칭을 입력합니다 .
마크 화면의 데이터를 등록할 행의 「명칭」란에 패턴이라고 구분할 수 있도록 명칭을 입력하여 주십시오 .
패턴명칭의 입력
패턴의 명칭을 입력한다
[레인전환] 버튼
68708-N3-00
3
「마크타입」을 설정합니다 .
「기본」탭 화면의「마크타입」에서 기판 피듀셜 마크를 작성할 때는 「기판 피듀셜」로 , 마스크 피듀셜
마크를 작성할 때는「마스크 피듀셜」로 설정합니다 .
「마크타입」의 설정
마크타입을 설정한다
68709-N3-00
7-13
7
4
「인식타입」을 설정합니다 .
「인식」탭을 열어서「인식타입」을「패턴윤곽」또는「패턴다치」로 설정합니다 .
패턴윤곽
：
패턴매칭을 실행할 경우는 , 일반적으로 이 설정으로 합니다 .
패턴의 내부명암에 얼룩이 있는 경우도 , 이 패턴의 윤곽이 확실하면 인식가능합니다 .
패턴다치
：
패턴의 내부명암이 균등할 경우에 설정합니다 .
패턴전체를 인식하기 때문에「패턴윤곽」보다도 인식시간이 걸리고 , 데이터 사이즈도 커집니다 .
패턴 전체
：
패턴을 상세적으로 취입할 경우에 유효합니다 . 패턴전체를 인식하며 , 데이터의 압축율이 낮으므로
「패턴다치」보다도 인식시간이 걸리고 , 데이터 사이즈도 커지게 됩니다 .
「인식타입」의 설정
「패턴윤곽」「패턴다치」또는「패턴전체」로 설정한다
68710-N3-00
패턴의 인식타입
패턴 윤곽
내부에 얼룩이 있지만
윤곽이 확실하게 보임
패턴 다치
내부가 균일
67702-N3-00
5
[ 마크조정 ] 버튼을 눌러서 마크조정 화면을 표시합니다 .
마크의 보조조정 (마크조정)화면
「마스크 피듀셜」을 선택했을 경우, 표시된다
68711- N3 - 00
