7-21
7

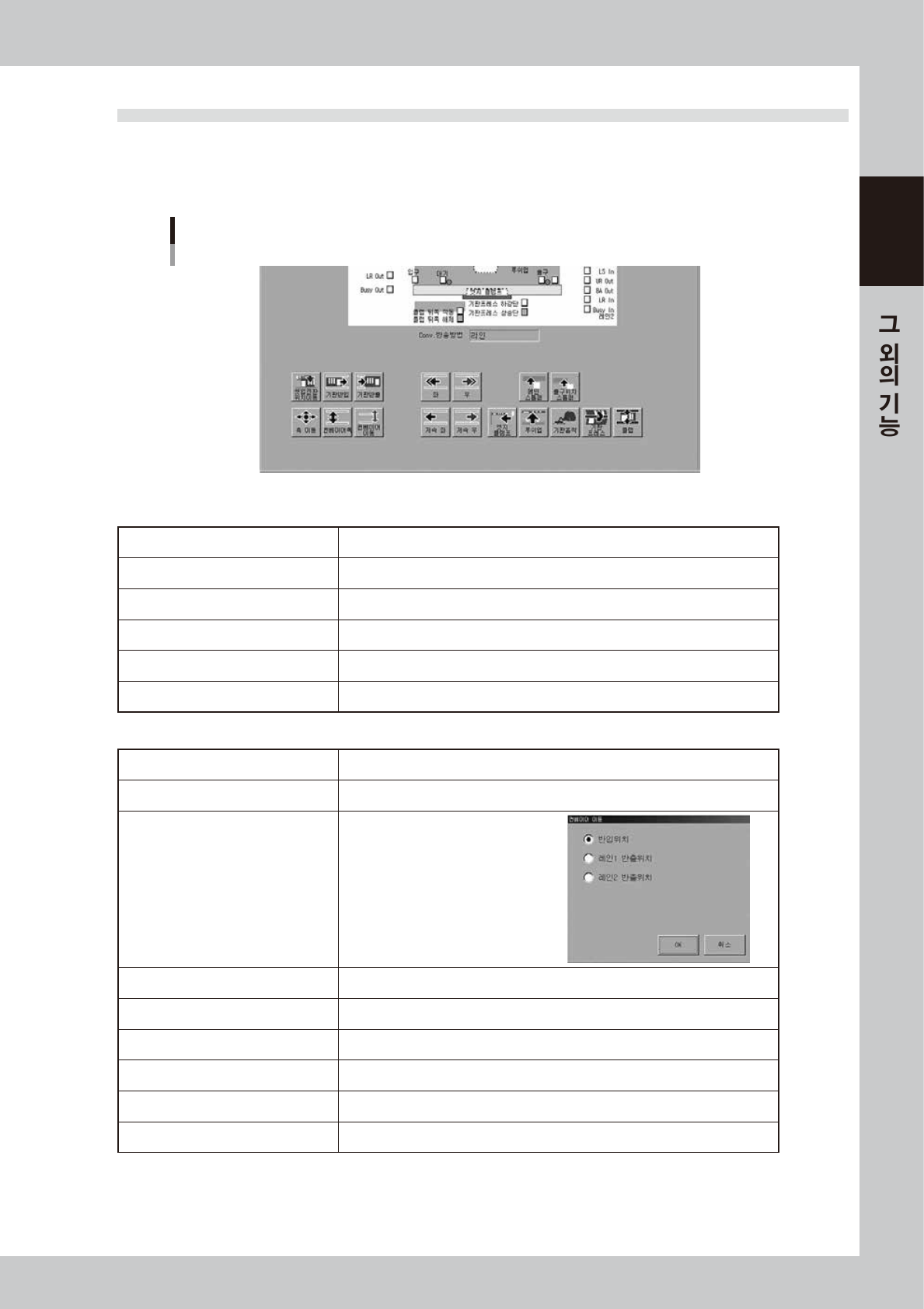

4.2 [ 장치 ]-「컨베이어」탭 화면
[ 장치 ]-「컨베이어」탭 화면에서는 컨베이어의 각 장치를 수동으로 조작할 수 있습니다. 또한 , 컨베이어 관
련 센서나 입출력 신호의 상태를 그래픽상에서 확인할 수도 있습니다. 화면상의 각 버튼의 기능에 대해 설명
합니다 .
「장치」-「컨베이어」탭 화면
68719-N3-00
■ 조작버튼 상단 ( 왼쪽부터 )
[ 셋업전환 위치이동 ] 버튼 기판테이블을 앞쪽으로 , 스퀴지 헤드를 안쪽으로 이동합니다 .
[기판반입]버튼 기판을 기판 테이블에 반입합니다 .
[기판반출]버튼 기판을 기판 테이블에서 반출합니다 .
[ 좌 ] [ 우 ] 버튼 컨베이어 모터를 왼쪽 또는 오른쪽으로 회전합니다 .
[ 메인 스톱퍼 ] 버튼 메인 스톱퍼를 위아래로 움직입니다 .
[ 출구위치 스톱퍼 ] 버튼 반출할 기판을 출구 위치에서 정지시킬 때 사용합니다 .
■ 조작버튼 하단 ( 왼쪽부터 )
[ 축 이동 ] 버튼 「축 이동」화면이 표시됩니다 .( 본 장「4.1」참조 )
[ 컨베이어 폭 ] 버튼 컨베이어 폭을 변경합니다 .
[ 컨베이어 이동 ] 버튼
컨베이어의 Y 축을 선택한 위치까지
이동합니다 .
[ 저속 좌 ] [ 저속 우 ] 버튼 컨베이어 모터를 왼쪽 또는 오른쪽으로 저속 회전합니다 .
[ 엣지 클램프 ] 버튼 엣지 클램프를 ON/OFF 합니다 .
[ 푸쉬업 ] 버튼 푸쉬업 플레이트를 상하로 동작시킵니다 .
[기판흡착]버튼 기판흡착 유니트를 ON/OFF 합니다 .( 옵션사양 )
[ 기판프레스 ] 버튼 기판프레스 유니트를 ON/OFF 합니다 .( 옵션사양 )
[ 플랩 ] 버튼 기판 플랩을 작동합니다 .
7-22
7
4.3 [ 장치 ]-「마스크」탭 화면
[ 장치 ]-「마스크」탭 화면에서는 마스크 클램프 등을 수동으로 조작할 수 있습니다. 또한 마스크 센서의
상태를 그래픽상에서 확인할 수도 있습니다. 화면상의 각 버튼의 기능에 대해 설명합니다.
「장치」-「마스크」탭 화면
1
테이블을 전환한다
2
68720-N3-00
■ 조작버튼
1. [ 축 이동 ] 버튼
「축 이동」화면이 열립니다 .( 본 장「4.1」참조 )
2. [ 마스크 흡착 ] 버튼
마스크 흡착 유니트를 ON/OFF 합니다 .
7-23
7
4.4 [ 장치 ]-「스퀴지」탭 화면
[ 장치 ]-「스퀴지」 탭 화면에서는 스퀴지 헤드를 수동조작 할 수 있습니다 . 또한 스퀴지 헤드의 센서상태를 그래픽상에서
확인할 수도 있습니다 . 화면상의 각 버튼의 기능에 대해 설명합니다 .
「장치」-「스퀴지」탭 화면
<3S 스퀴지>
<W 스퀴지>
5
4
2
3
1
테이블을 전환한다
68721-N3-00
■ 조작버튼
1. [ 축 이동 ] 버튼
「축 이동」화면이 표시됩니다 .( 본 장「4.1」참조 )
2. [ 스퀴지 이동 ] 버튼
스퀴지를 탈착위치 ( 앞쪽 ) 또는 퇴피위치 ( 안쪽 ) 로 이동합니다 .
3. [ 스퀴지 1 다운 ] [ 스퀴지 2 다운 ] 버튼
스퀴지 1 또는 스퀴지 2 를 위 아래로 움직입니다 .( 더블 스퀴지 사양에 한함 )
4. [ 스퀴지 인쇄방향 ] 버튼
스퀴지 인쇄방향을 변경합니다 .
참고
기판데이터를 읽은 후 , 또는 「RESET」버튼을 누른 후의 제일 처음 스퀴지 인쇄방향은 앞쪽에서 안쪽입니다. 그 후 인쇄방
향은 번갈아서 전환됩니다.
5. [ 인쇄압력 리세트 ] 버튼
현재 스퀴지 헤드에 가해진 힘이「스퀴지 입쇄압력 (N)」박스에 표시됩니다 . [ 인쇄압력 리세트 ] 버튼을 누르면 , 이 수치가
0 으로 리세트됩니다 .
