3.2 기판 데이터의 상세설정
[인쇄 ]-「기판」탭 화면의 [상세설정 ] 버튼을 누르면「육안 기판검사」「기판 틀어짐보정」「로컬 피듀셜」기
능을 설정하기 위한 화면이 표시됩니다. 이들의 기능과 설정방법에 대해 설명합니다.
● 육안 기판검사
「육안 기판검사」탭 화면에서는 솔더인쇄 후 육안검사를 할 기판상의 좌표를 미리 입력할 수 있습니다 .( 본 장「9. 테스트
인쇄를 한다」를 참조해 주십시오 .) 이 화면의 [ 편집 ] 버튼을 누르면 「육안 기판검사」대화창이 표시되므로 이 기능의 「사
용」「미사용」그리고 사용할 경우의 기판장수 간격을 설정합니다 .

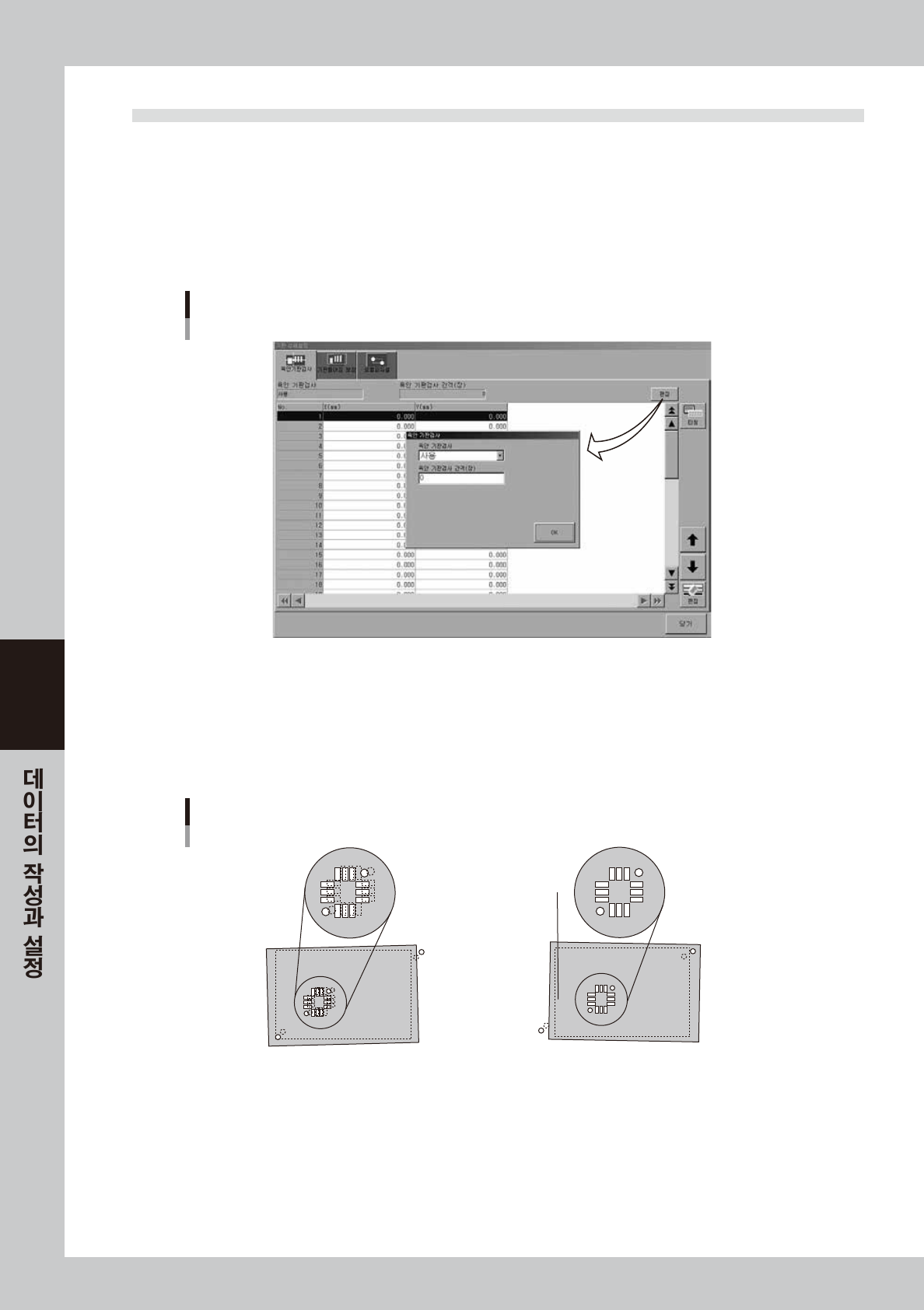

「육안 기판검사」탭 화면
68512-N3-0 0
● 기판 틀어짐 보정
동일 로트의 기판 전체에 같은 경향의 늘어남과 틀어짐이 있거나 기판피듀셜 위치에만 같은 경향의 늘어남이나 틀어짐이
있으면 위치맞춤 옵셋의 조정으로 인쇄의 정밀도는 확보되어 있음에도 불구하고 인쇄검사 결과에 인쇄위치의 전체 틀어짐
이 발생할 수 있습니다 . 이런 경우 「기판 틀어짐 보정」 기능을 사용하면 기준이 되는 인쇄기판의 인쇄 검사결과 ( 솔더위
치 ) 에 따라 검사좌표 전체에 옵셋을 하고 올바른 인쇄위치를 판정할 수 있습니다 .
기판 틀어짐 보정 기능
1. 기판 피듀셜에 늘어남이나 틀어짐이 있으면
기판고정 틀어짐을 정확하게 보정할 수
없어서, 인쇄검사의 위치 틀어짐 결과에
전체적으로 틀어짐이 발생한다.
2. 패턴상에 정밀도 높게 인쇄된 솔더를
인쇄검사 카메라로 인식하고 틀어진 양을
인쇄검사 위치로 피드백한다.（전체 shift）
67504-N3-0 0
5-11
5
보정값 취득
[보정값 취득] 버튼
68513-N3-00
「기판 틀어짐보정」탭 화면의 우측에 있는 [ 보정값 취득 ] 버튼을 누르면「보정값 취득」대화창이 표시됩니다 .
이 대화창의 「미실행시 설정값」에는 보정값을 취득하기 전의 설정치가 표시됩니다 .
[ 실행 ] 버튼을 누르면 인쇄검사를 실행하고 인쇄위치의 전체 어긋남을 검출하여 자동적으로 틀어짐보정 X, Y, R 를 취득
합니다 .
「실행결과」에는 , 이번 인쇄검사 「실행 전」의 보정값과 「실행 후」의 새로운 취득 보정값이 표시됩니다 . 실행 전과 실행
후의 보정값을 비교하고 수치의 변화가 없어질 때까지 인쇄검사를 반복 실행합니다 . 보정값을 수속하기 위해서는 여러 번
(3~5 번 ) 인쇄검사를 실행할 필요가 있습니다 .
취득한 보정값을 유효하게 하기 위해서는 [OK] 버튼을 누릅니다 . 파기하고자 할 때는 [ 취소 ] 버튼을 누릅니다 .
n
요점
틀어짐 보정값을 취득하기 위한 인쇄검사가 실행되므로 , 미리 인쇄검사 데이터를 작성할 필요가 있습니다 . 기판 전체의 올바
른 인쇄 위치를 검출하기 위해서는 가능한한 많은 인쇄검사 대상을 등록할 필요가 있습니다. ( 인쇄검사의 자세한 내용에 대
해서는 별책「옵션 메뉴얼」의「인쇄 검사 기능」을 참조해 주십시오 .)
● 로컬 피듀셜
동일 로트내에 늘어남 또는 틀어짐의 불규칙한 분포가 있는 기판에 인쇄할 경우 , 중점적으로 양호한 인쇄 정밀도를 확보하
고자 하는 위치 부근의 마크를 인식함으로서 , 중점부분의 인쇄 정밀도를 안정시킬 수가 있습니다 .
참고
로컬 피듀셜을 사용한 위치보정은 인쇄위치의 계산이나 , 인쇄검사 옵션이 갖춰진 장비로 인쇄검사를 실행할 때의 인쇄검사 위
치 계산에도 사용됩니다 .
기판 피듀셜과 로컬 피듀셜
1. 기판피듀셜 인식을 실행하고
기판고정시, 틀어진 양의
보정량을 계산합니다.
2. 기판피듀셜 인식결과에 따른
기판고정의 틀어진 양을
보정하고, 사전에 등록된
로컬피듀셜 위치에서 마크를
인식합니다.
3. 기판에 늘어남도 틀어짐도 없을
경우는 로컬피듀셜의 인식
어긋남은 발생하지 않으나, 만일
늘어남 또는 틀어짐이 있을 경우,
로컬피듀셜의 인식 어긋남（XY
방향만）을 그대로 기판피듀셜
보정량에 더합니다.
기판
기판 피듀셜 로컬 피듀셜
67505-N3-00
참고
기판상에 중점적으로 양호한 인쇄 정밀도를 확보하고자 하는 위치가 여러 개 있을 경우, 각각에 로컬 피듀셜을 사용하면 ,
각 로컬 피듀셜의 마크인식 틀어짐의 평균이 보정량으로서 사용됩니다.
5-12
5
로컬 피듀셜의 설정
1 2 3 4 5
68514-N3 -00
1. No.
로컬 피듀셜 번호를 표시합니다 .
2. 스킵
지정번호의 로컬 피듀셜 기능을 실행할지 스킵할지를 지정합니다 . 실행할 경우는 체크박스를 해제합니다 .
3. X(mm), Y(mm)
지정번호의 로컬 피듀셜 마크의 위치를 설정합니다 . 좌표의 기준위치는 기판 피듀셜 마크와 동일합니다 .
4. 마크 No.
지정번호의 로컬 피듀셜 마크인식에 사용할 마크번호를 지정합니다 .
5. 명칭
마크 No. 에 지정한 마크데이터의 명칭이 표시됩니다 .
c
주의
로컬 피듀셜을 사용하기 위해서는 반드시 , 기판 피듀셜을 사용할 필요가 있습니다 . 기판 피듀셜을「미사용」으로 설정하면 로컬
피듀셜은 사용할 수 없습니다 .
