14 Maschinenleistung Bestückkopf typen SIPLACE SpeedStar (C&P20 P) SIPLACE MultiStar (CPP) SIPLACE TwinStar (TH) SIPLACE X4i S Bestückleistung Zur Definition der Bestückleistung swerte siehe Hinweis auf Seite 12. Aut…

100%1 / 72
13
Maschinenleistung
Bestückkopftypen SIPLACE SpeedStar (C&P20 P)
SIPLACE MultiStar (CPP)
SIPLACE TwinStar (TH)
SIPLACE X3 S
Bestückleistung
Zur Definition der Bestückleistungswerte siehe Hinweis auf Seite 12.
Automat Bestückbereich 1 Bestückbereich 2 IPC Wert Benchmark
Wert
X3 S-A C&P20 P / C&P20 P C&P20 P 78.100 94.500
C&P20 P / C&P20 P CPP_L 73.200 84.500
C&P20 P / C&P20 P CPP_H 70.100 82.000
CPP_L/CPP_L CPP_L 57.500 66.000
CPP_H / CPP_H CPP_H 49.750 58.500
CPP_L/CPP_L CPP_H 54.000 63.500
X3 S-B C&P20 P / C&P20 P TH 57.000 67.500
CPP_L/CPP_L TH 41.650 49.000
CPP_H / CPP_H TH 37.400 44.000
X3 S-C CPP_H/TH TH 25.500 29.500
X3 S-D TH / TH TH 11.900 14.000
SIPLACE X4 S
Bestückleistung
Zur Definition der Bestückleistungswerte siehe Hinweis auf Seite 12.
Bestückbereich 1 Bestückbereich 2 IPC Wert Benchmark
Wert
X4 S-A C&P20 P / C&P20 P C&P20 P / C&P20 P 105.000 125.000
C&P20 P / C&P20 P CPP_L/CPP_L 90.500 106.500
C&P20 P / C&P20 P CPP_H / CPP_H 86.250 101.500
CPP_L/CPP_L CPP_L/CPP_L 74.800 88.000
CPP_L/CPP_L CPP_H / CPP_H 70.550 83.000
CPP_H / CPP_H CPP_H / CPP_H 66.300 78.000
X4 S-B C&P20 P / C&P20 P CPP_H/TH 68.500 87.000
CPP_L/CPP_L CPP_H/TH 57.800 68.500
CPP_H / CPP_H CPP_H/TH 53.550 63.500
X4 S-C C&P20 P / C&P20 P TH / TH 60.500 71.500
CPP_L/CPP_L TH / TH 45.050 53.000
CPP_H / CPP_H TH / TH 40.800 48.000
X4 S-D CPP_H/TH TH / TH 28.050 33.500
X4 S-E TH / TH TH / TH 15.300 18.000
CPP_H = Multistar CPP in hoher Montageposition
CPP_L = Multistar CPP in tiefer Montageposition
14
Maschinenleistung
Bestückkopftypen SIPLACE SpeedStar (C&P20 P)
SIPLACE MultiStar (CPP)
SIPLACE TwinStar (TH)
SIPLACE X4i S
Bestückleistung
Zur Definition der Bestückleistungswerte siehe Hinweis auf Seite 12.
Automat Bestückbereich 1 Bestückbereich 2 IPC Wert Benchmark
Wert
X4i S-A C&P20 P / C&P20 P C&P20 P / C&P20 P 125.000 150.000
C&P20 P / C&P20 P CPP_L/CPP_L 102.000 120.000
C&P20 P / C&P20 P CPP_H / CPP_H 100.300 118.000
CPP_L/CPP_L CPP_L/CPP_L 79.900 94.000
CPP_L/CPP_L CPP_H / CPP_H 73.950 87.000
CPP_H / CPP_H CPP_H / CPP_H 68.000 80.000
X4i S-B C&P20 P / C&P20 P CPP_H/TH 85.000 101.500
CPP_L/CPP_L CPP_H/TH 58.150 73.500
CPP_H / CPP_H CPP_H/TH 52.190 69.500
X4i S-C C&P20 P / C&P20 P TH / TH 70.900 85.500
CPP_L/CPP_L TH / TH 49.300 58.000
CPP_H / CPP_H TH / TH 43.350 51.000
CPP_H = Multistar CPP in hoher Montageposition
CPP_L = Multistar CPP in tiefer Montageposition
15
Bestückköpfe
Allgemeines
Kopfmodularität
Die SIPLACE Bestückauto-
maten zeichnen sich durch
maximale Flexibilität beim
Produktionsprozess aus.
Diese Flexibilität wird unter
anderem durch die Kopfmo-
dularität der Bestückautoma-
ten erreicht, denn abhängig
von der Produktionsanforde-
rung lassen sich unter-
schiedliche
Bestückkopfvarianten konfi-
gurieren.
Der SIPLACE SpeedStar
und der SIPLACE MultiStar
arbeiten nach dem
Collect&Place-Modus, d. h.
innerhalb eines Zyklus wer-
den 20 bzw.12 Bauelemente
abgeholt bzw. „gesammelt“,
auf dem Weg zur Leiterplatte
optisch zentriert und in die
erforderliche Bestücklage
gedreht. Anschließend wer-
den sie sanft und positions-
genau auf die Leiterplatte
aufgesetzt. Das Prinzip eig-
net sich insbesondere für die
High-Speed Bestückung von
Standardbauelementen.
Der SIPLACE MultiStar
arbeitet nach dem
Pick&Place-Prinzip. Vom
SIPLACE MultiStar werden 2
Bauelemente vom Bestück-
kopf abgeholt, auf dem Weg
zur Bestückposition optisch
zentriert und in die erforderli-
che Bestücklage gedreht.
Dieses Prinzip eignet sich
insbesondere für eine
schnelle und präzise Bestü-
ckung von großen Bauele-
menten.
Der SIPLACE MultiStar
arbeitet sowohl nach dem
Collect&Place als auch nach
dem Pick&Place-Prinzip. Im
Mixed Modus kann er diese
beiden bisher strikt getrenn-
ten Modi in einem Bestück-
zyklus kombinieren.
Pick&Place-Modus (Twin
Head)
Der hochpräzise SIPLACE
TwinStar arbeitet nach dem
Pick&Place-Prinzip. Vom
SIPLACE TwinStar werden
zwei Bauelemente vom
Bestückkopf abgeholt, auf
dem Weg zur Bestückposi-
tion optisch zentriert und in
die erforderliche Bestücklage
gedreht. Dieses Prinzip eig-
net sich insbesondere für
eine schnelle und präzise
Bestückung von Sonder-
bauelementen, für die z.B.
Greifer notwendig sind.
Control und Selflearning
Funktionen
Verschiedene Control und
Selflearning Funktionen stei-
gern die Zuverlässigkeit der
SIPLACE Bestückköpfe.
• BE-Sensor
Prüft vor dem Abhol- und
Bestückprozess die
Anwesenheit des Bauele-
ments an der Pipette
• Digitale Kameras
Prüfen die Lage jedes
Bauelementes an der
Pipette. Die Prüfung
erfolgt dabei zeitneutral in
einem Schritt, bei optima-
ler Ausleuchtung jedes
einzelnen Bauelementes.
• Kraftsensor
Überwacht die vorgegebe-
nen Aufsetzkräfte der
Bauelemente.
Mittels Sensor-Stopp-Ver-
fahren werden Höhendif-
ferenzen beim Abholen
und Wölbungen der LP
beim Bestücken ausgegli-
chen.
• Vakuumsensor
Prüft ob das Bauelement
korrekt abgeholt bzw.
abgesetzt wurde.

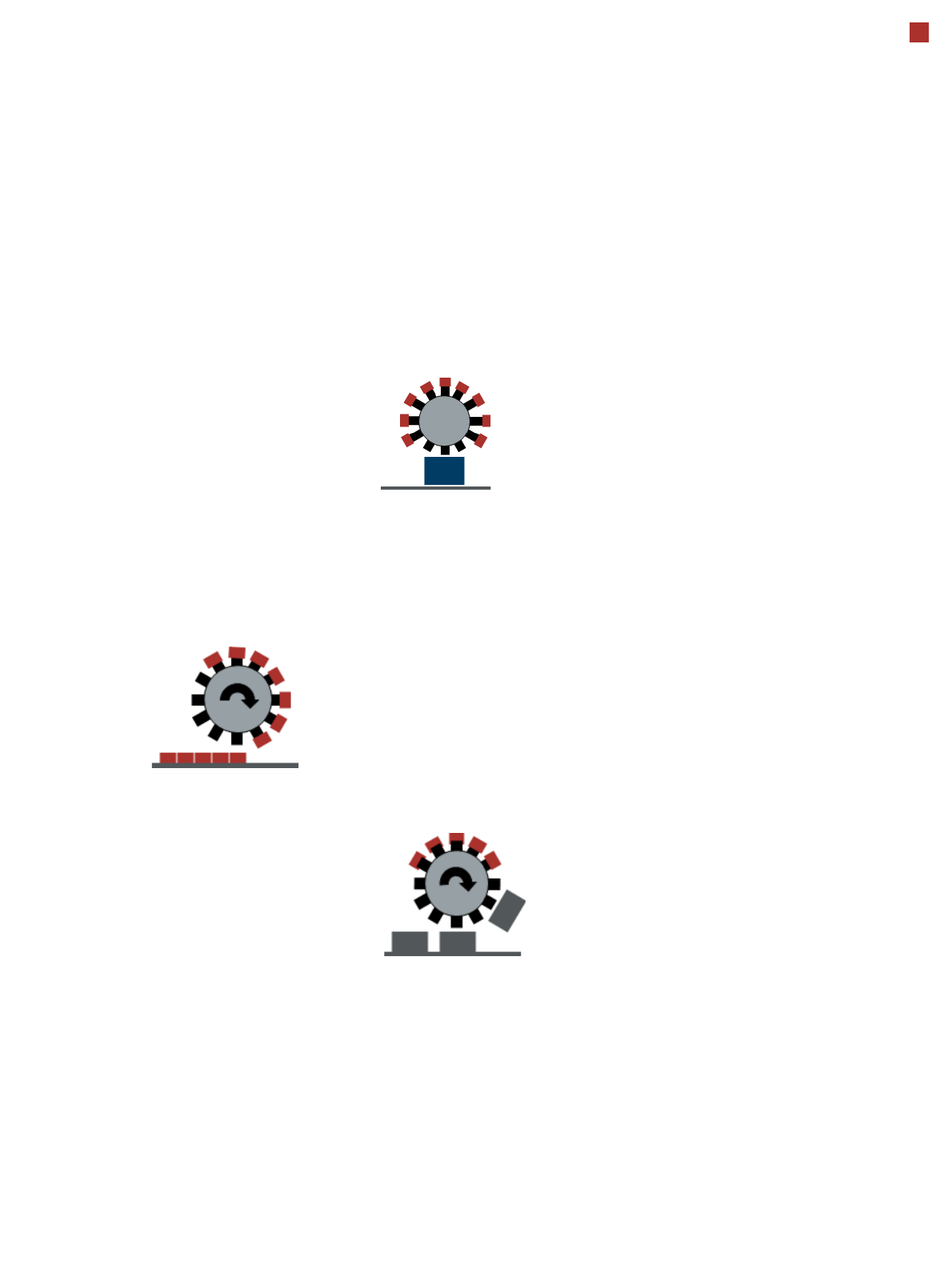

Collect&Place Modus
Pick&Place Modus
(SIPLACE MultiStar)
Mixed Modus
