SIPLACE X-Serie
Maschinenbeschreibung
Intelligente Bestück-
lösungen für maximale
Ansprüche
Egal ob maximale Flexibilität,
höchste Bestückleistung
oder Qualität im Bestückpro-
zess gefragt sind: Die
SIPLACE X-Serie verfügt
über die notwendige Techno-
logie, um jede Herausforde-
rung der SMT-Fertigung zu
bewältigen. Sie bietet alle
Innovationen und Features,
die für eine effiziente Elektro-
nikfertigung heute und in
Zukunft relevant sind und
eröffnet bislang nicht vorhan-
dene Möglichkeiten zur Stei-
gerung von Effizienz und
Produktivität.
Höchste Modularität für
jede Anforderung
Die kompakt gebaute
SIPLACE X-Serie bildet
damit die ideale Basis für
neue, zukunftsorientierte
Fertigungskonzepte, die sich
schnell an dynamisch verän-
dernde Kundenanforderun-
gen anpassen – ohne dafür
wie in traditionellen Fertigun-
gen die SMT-Linien aufwän-
dig umstellen zu müssen.
Die SIPLACE Bestückauto-
maten der X-Serie werden in
vier verschiedenen Varian-
ten angeboten
• SIPLACE X2 S (520210)
• SIPLACE X3 S (520310)
• SIPLACE X4 S (520480)
• SIPLACE X4i S (520440)
Die Zahlen in den Typbe-
zeichnungen repräsentieren
die Anzahl der Portale. An
jedem Portal sitzt ein
Bestückkopf.
Mit nur drei Bestückköpfen
deckt die SIPLACE X-Serie
das gängige Bauteilspektrum
komplett ab. Als ideale
Ergänzung zu dem bewähr-
ten SIPLACE TwinStar und
dem superschnellen
SIPLACE SpeedStar
kommt dabei der
SIPLACE Multistar-
Bestückkopf zum Einsatz.
Beim Leiterplattentrans-
port stehen dem Anwender
unterschiedliche Varianten
zur Verfügung: Der Ein-
fachtransport und der flexi-
ble Doppeltransport.
7
Modulares Maschinenkonzept
Übersicht
Bestückautomat ohne Köpfe und BE-Wagen
X2 S
X3 S
X4 S
X4i S
Auswahl der Bestückköpfe
MultiStar (CPP)
SpeedStar (C&P20 P)
TwinStar (TH)
Auswahl des Transports
Einfachtransport
Flexibler Doppeltransport
Auswahl der BE-Zuführung
BE-Wagen
WPC5 oder WPC6
MTC
JTF-S/JTF-M
Auswahl der Zuführmodule
X-Gurtzuführmodule
Linear Dipping Unit X
Label Presenter
MeasuringFeeder X
Kundenspezifische Sonder-Förderer
8
Modulares Maschinenkonzept

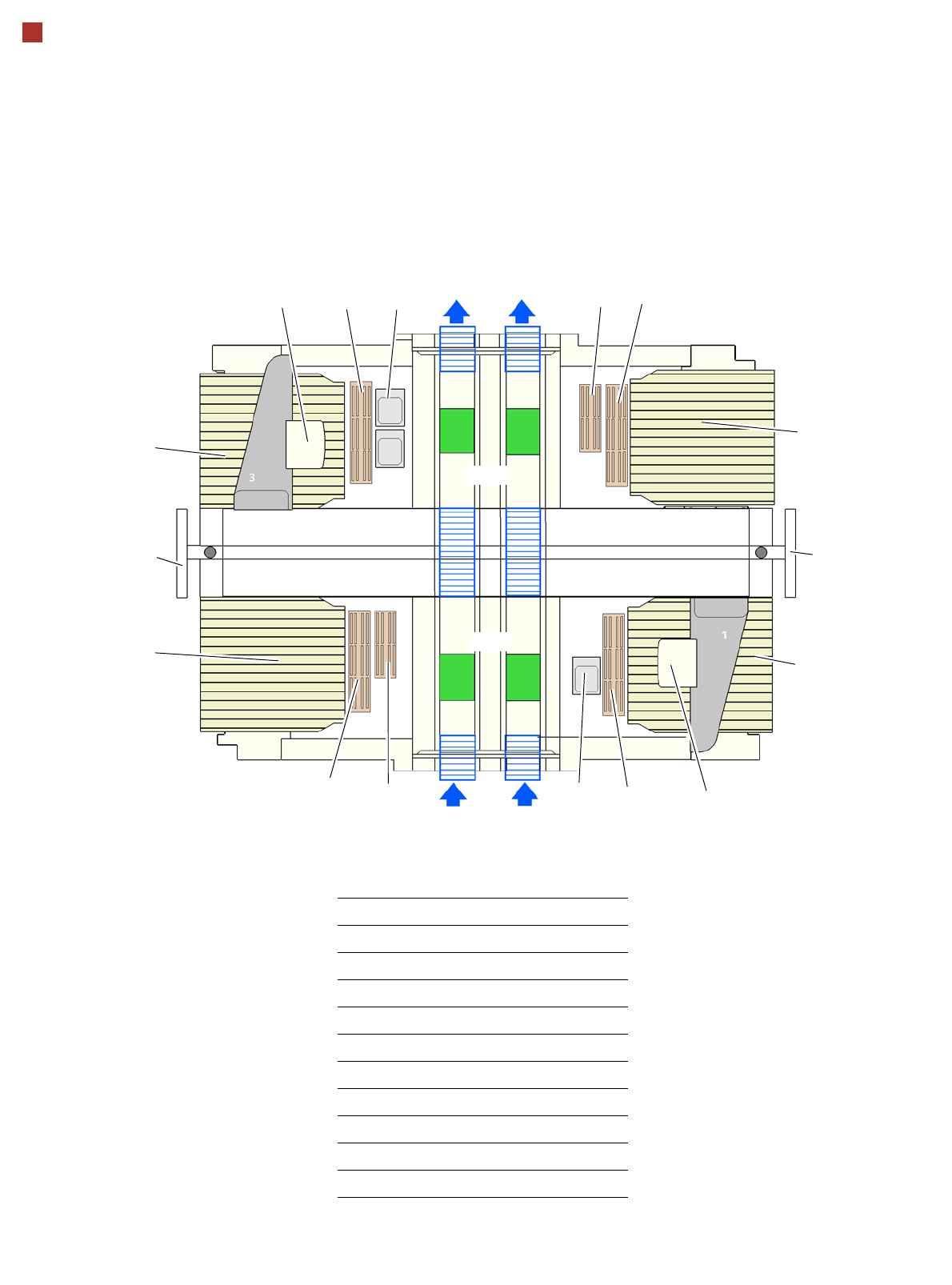

Beispiel SIPLACE X2 S
PW
PW
C&P20 P
PW
BB1
BB2
COT
C&P20 P
BB1 Bestückbereich 1
BB2 Bestückbereich 2
BF Bedienfeld
C&P20 P SIPLACE SpeedStar
PW Pipettenwechsler
PW2 Pipettenwechsler "Zweite Reihe"
CAM Stationäre Kameras
PZ Pufferzone
COT Wechseltisch
IN Eingabebereich - Transport
OUT Ausgabebereich - Transport
BF
BF
PZ
HINWEIS: Die möglichen Kopfkonfiguration finden Sie in Abschnitt Maschinenleistung ab Seite 12.
COT
COT
COT
IN
OUT
OUT
PZ
IN
CAM
CAM
PW
PW2
PW2
