47 OSC-Paket Das lizenzpflichtige OSC- Paket beinhaltet Funktionen zur vereinfachten Bestü- ckung von Odd-Shap e- Bauelementen (OSC), wie Stecker oder Buchsen. Die Aktivierung der Lizenz erfolgt über SIPLACE Pro. Detaill…
46
SIPLACE Vision
Barcodetypen
Technische Daten
1D Barcodes
QR-Codes
Code-Arten Code 39
Code 93
Code 128
EAN-8 (AddOn 2, AddOn 5), EAN-13 (AddOn 2, AddOn 5)
Interleaved 2 von 5 (Stationssoftwareversion 709.1 oder höher erforderlich)
Minimale Breite der Balken 5 Pixel
Mit einer geeigneten Qualität der Markierung kann die Breite auf bis zu 3
Pixel reduziert werden.
Minimale Höhe des Symbols 5% der Länge des kompletten Symbols.
Symbolwinkel Alle Winkel des Symbols werden akzeptiert.
Inverse Symbole Helle Balken vor einem dunklen Hintergrund werden akzeptiert.
(Stationssoftware-Version 708.0 oder höher ist erforderlich)
Gespiegelte Symbole Gespiegelte Symbole werden akzeptiert.
(für 1D-Codes entspricht dies einer 180-Grad-Rotation)
Region of Interest (ROI) Der Bereich auf der LP, in dem der Barcode gesucht wird (ROI), sollte die
folgenden Werte nicht überschreiten:
ROI (Leserichtung)
≤ 3 * Symbolbreite
ROI (senkrecht zur Leserichtung) ≤ 10 * Symbolbreite
Codeart QR-Code gemäß ISO/IEC 18004 Modell 2.
Stationssoftwareversion 711.0 oder höher ist erforderlich.
Anzahl Reihen / Spalten Alle im Standard definierten Versionen (d.h. Anzahl Reihen / Spalten) wer-
den akzeptiert.
Minimale Punktgröße 5 Pixel
Symbolwinkel Alle Winkel des Symbols werden akzeptiert.
Inverse Symbole Inverse Symbole (helle Module vor einem dunklen Hintergrund) werden
akzeptiert.
Gespiegelte Symbole Gespiegelte Symbole werden akzeptiert.
(Stationssoftware-Version 707.1 SP2 oder höher erforderlich)
Verhältnis von Spaltenbreite
zu Zeilenhöhe
1/2
≤ (Spaltenbreite) / (Reihenhöhe) ≤ 2
Region of Interest (ROI) Der Bereich, in dem der Barcode gesucht wird (ROI), sollte die folgenden
Werte nicht überschreiten:
Breite des ROI
≤ 6 * Breite des Barcode-Symbols
Höhe des ROI
≤ 6 * Höhe des Barcode-Symbols
47
OSC-Paket
Das lizenzpflichtige OSC-
Paket beinhaltet Funktionen
zur vereinfachten Bestü-
ckung von Odd-Shape-
Bauelementen (OSC), wie
Stecker oder Buchsen.
Die Aktivierung der Lizenz
erfolgt über SIPLACE Pro.
Detaillierte Informationen fin-
den Sie in der Bedienungs-
anleitung OSC-Paket,
Artikelnummer [00198374-
xx].
Folgende Funktionen sind im
OSC-Paket enthalten:
OSC-Messoptionen
• Benutzerdefiniertes Odd-
Shape-Bauelement
Der Benutzer kann belie-
bige abstrakte Muster auf
einem Bauelement, z.B.
Anschluss-Beinchen in
Dreiecksform beschrei-
ben. Diese Muster können
an der Station mithilfe
eines Wizards auf einfa-
che Weise erstellt und
geändert werden.
• Stereomessung
Bei der Stereomessung
werden pro Bauelement
zwei Aufnahmen mit einer
stationären Kamera aus
unterschiedlichen Rich-
tungen gemacht. Durch
Überlagerung der beiden
Bilder lassen sich Stecker,
Stifte etc. in 3D darstellen
und so Strukturen, die in
einer klassischen 2D Mes-
sung aufgrund von Farbe,
Abschattung oder Hinter-
grundstrukturen nur
schwer zu erkennen sind,
einfach und präzise Aus-
werten.
• Spezielle Positionsaus-
wertung
Diese Funktion ermöglicht
die getrennte Festlegung
der Merkmale zur Positi-
onsbestimmung (x,y, Win-
kel) unabhängig von den
Merkmalen zur Gut-
Schlecht-Erkennung.
Bestückung von Snap-In-
Bauelementen
Die Funktion überwacht, ob
Snap-In-Bauelemente bei
der automatischen Bestü-
ckung vollständig in der Lei-
terplatte einrasten.
Automatische Ermittlung
der optimalen Beschleuni-
gung
Diese Funktion ermöglicht es
für ein Bauelement an der
Station die optimale
Beschleunigung für die ein-
zelnen Achsen automatisch
zu ermitteln. Die so gefunde-
nen Beschleunigungen las-
sen sich anschließend in
einem zusätzlichen Testlauf
überprüfen und bei Erfolg an
das Programmiersystem
zurückschreiben.
Pin in Paste Höhenkont-
rolle
Mit dieser Option wird die
„Snap-In“ Funktion für CPP-
und Twin-Köpfe erweitert.
Bestückung von einem
besonders hohen Bauele-
ment
In speziellen Anwendungs-
fällen kann die Software ein
besonders hohes Bauele-
ment mit automatischer Kolli-
sionsvermeidung bestücken
Zusätzliche Kraftstufen
beim TH und CPP Kopf
• 30 N beim TH
• 15 N beim CPP
48

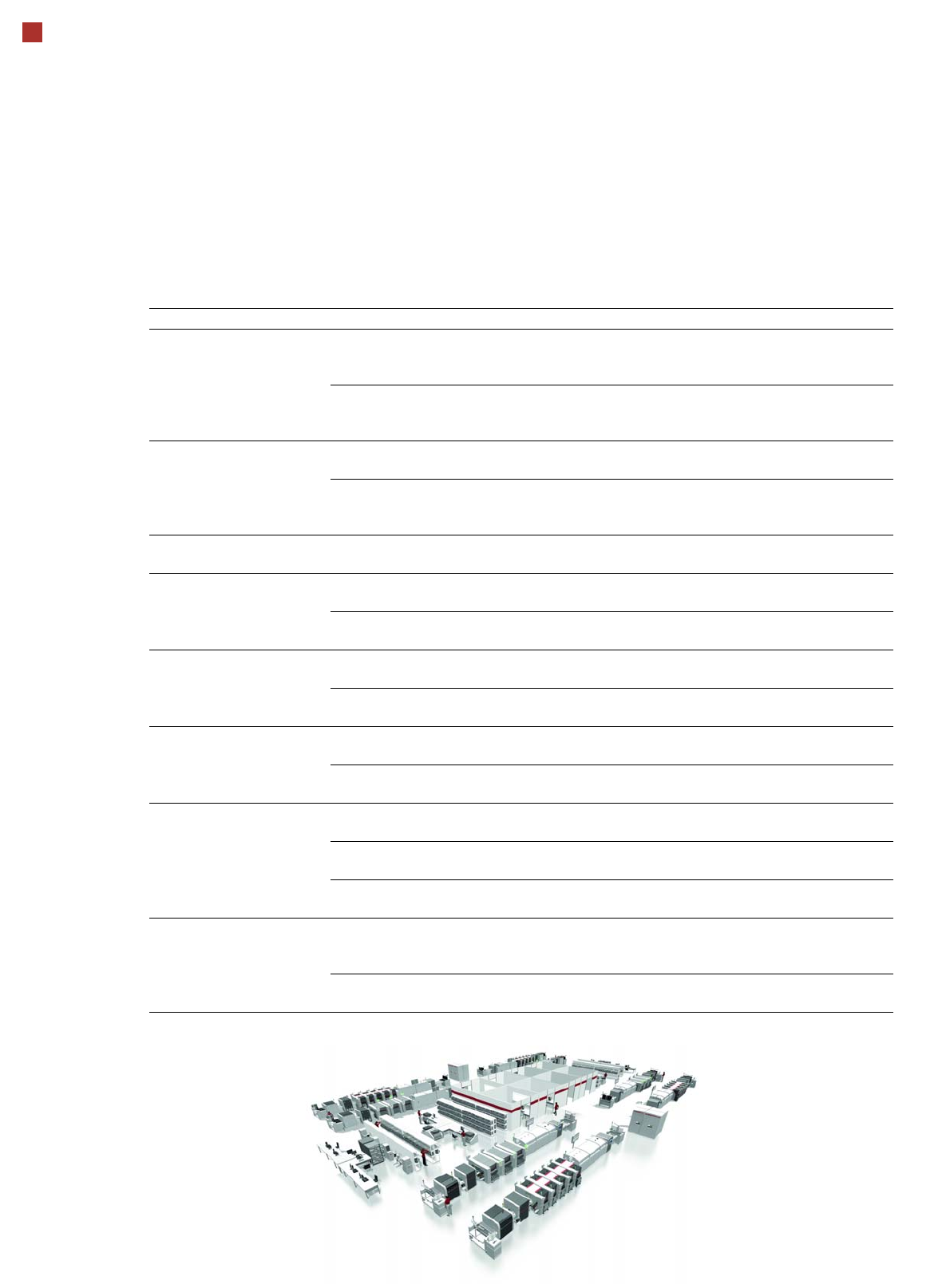

ASM Softwareprodukte
Übersicht
Workflows ASM Software Produkt Standard Option
Planning
ASM Production Planner
Vollautomatische Produktgruppierung und Optimierung mit Rück-
sicht auf Liefertermine
X
SIPLACE SiCluster Professional / SiCluster Multiline
Vollautomatische Produktgruppierung X
Virtual Production
SIPLACE Pro
Eine Anwendung für alle Programmieraufgaben
X
SIPLACE LED Pairing
Einfache Ausführung der Bestückung von LEDs mit merhfachen
Klassen
X
Process Optimization
ASM DFM HealthCheck
Automatische Ermittlung von Optimalen Druckparameter
X
Production
SIPLACE Station Software
Vielfaltiges Betriebssystem
X
ASM OIS
Bediener-Informations-System
X
Material Management
ASM Material Manager
Steuerung und Optimierung des SMD Material- Managements
X
ASM Line Monitor
Übersicht über den Materialverbrauch der Linien.
X
Preparation
ASM Setup Center
Vermeidung von Rüstfehlern durch zuverlässige Rüstverifizierung
X
SIPLACE Material Setup Assistant
Optimierung der Offline-Rüstvorbereitung und des Materialflusses
X
Factory Monitoring
ASM EDM
Komfortables Datenmanagement für Bestückprogramme
X
ASM Traceability
Rückverfolgbarkeit der Bestückprozesse
X
SIPLACE Explorer
Linien-Monitoring-System
X
Factory Integration
ASM OIB
Nahtlose Integration von SIPLACE Software-Lösungen mit Fremd-
systemen
X
ASM Remote Smart Factory
Professionelle Remote-Service Infrastruktur
X
