30
Bauelementebereitstellung
Alternative SIPLACE Module
SIPLACE Glue Feeder
Mit dem SIPLACE
Glue Feeder können vor
dem Bestücken Klebepunkte
auf ein Bauelement aufge-
bracht werden. Diese Klebe-
punkte können vom
SIPLACE Visionsystem
überprüft werden. Im Gehäu-
seform-Editor von SIPLACE
Pro werden die erforderli-
chen Klebepunkte definiert
und Sie können bestimmen,
ob einzelne Klebepunkte von
der Inspektion ausgenom-
men werden sollen.
Im Bauelement-Editor von
SIPLACE Pro kann das Kle-
ben ein- und ausgeschaltet
werden. Der SIPLACE
Glue Feeder ist ein speziel-
les Zuführmodul, der von
Ihnen auf eine bestimmte
Spur des Tisches festgerüs-
tet werden muss. Er belegt 5
Stellplätze eines 8 mm X-
Zuführmoduls, max. 1 pro
Kopf.
SIPLACE LDU 2 X
Die SIPLACE LDU 2 X dient
zum Benetzen von Flip-
Chips und CSP Bauelemen-
ten mit Flussmittel. Der
Flussmittelbehälter gleitet
mit einer Linearbewegung
über die Dipplatte und trägt
in der Vertiefung der Dip-
platte das Flussmittel mit
einer definierten Schichtdi-
cke auf. Die Parameter zum
Benetzen eines Bauele-
ments mit Flussmittel werden
in SIPLACE Pro vorgegeben.
Nachdem das Bauelement
benetzt wurde, wird die
Flussmittelschicht wieder
erneuert.
Dieser Ablauf garantiert
gleichbleibende Prozessbe-
dingungen für die Bauele-
mente.
Die SIPLACE LDU 2 X wird
als eigenständiger Zuführ-
modultyp in der Rüstung
berücksichtigt. Durch eine
implementierte Aufwärm-
funktion lässt sich die Vis-
kosität des Flussmittels
ändern. Er belegt 9 Stell-
plätze eines 8 mm X-Zuführ-
moduls.
31
Bauelementebereitstellung
Alternative SIPLACE Module
SIPLACE MeasuringFeeder X
Beschreibung
Der SIPLACE
MeasuringFeeder X dient
dazu die Bestückung von fal-
schen Bauteilen zu verhin-
dern, indem die elektrischen
Werte der aufgerüsteten
Bauteile verifiziert werden.
Auf diese Weise können
Fehler in der Rüstung, wie
z.B. verwechselte Bauteil-
gurte, falsch etikettierte Bau-
teilrollen oder Bauteilrollen
mit gefälschten, nicht funkti-
onsfähigen Bauteilen, ent-
deckt werden.
Der SIPLACE
MeasuringFeeder X kann
selbst keine Bauteile zufüh-
ren, sondern Bauteile die auf
dem Bauteiltisch, in her-
kömmlichen Gurtzuführ-
modulen aufgerüstet sind,
messen. Dazu werden alle
Bauteile für die ein elektri-
scher Wert in SIPLACE Pro
hinterlegt ist, vom Bestück-
kopf abgeholt und über zwei
Kontakte im SIPLACE
MeasuringFeeder X die
relevanten Werte ermittelt.
Der SIPLACE
MeasuringFeeder X ist in
der Lage, Kondensatoren,
Widerstände und Induktivitä-
ten sowie Dioden zu mes-
sen.
Gemessen werden können
zwei-polige Bauteile, die
Anschlussflächen auf der
Unterseite des Bauteils
haben und eine Größe von
mindestens (L x B)
0,6 mm x 0,3 mm bis
6 mm x 3,2 mm haben. Bei
Kondensatoren kann die
Kapazität, bei Widerständen
der elektrische Widerstand
und bei Induktivitäten die
Induktivität bestimmt wer-
den. Bei Dioden kann nur die
Sperrichtung und damit die
Polarität überprüft werden.
Wertebereiche von Bauelemente die gemessen werden können:
Bauelemente-Typ Messbereich Messtoleranz
Kondensatoren 1 pF - 100µF (Standard)
100 nF - 500µF (gepolt)
± 5%
Widerstände 100 mOhm- 1MOhm ± 5%
Dioden Durchlass-Spannung 0,2 - 4 V Polaritäts-Prüfung
Induktoren 1µH - 1mH ± 15%
SIPLACE MeasuringFeeder X
Kontakt-Modul
32
Bauelementebereitstellung
Halterungen für Flächenmagazine
Technische Daten Flächenmagazin SIPLACE X
Abmessungen LxBxH 429 x 376 x 200 mm³
Stellplatzbelegung auf dem
BE-Wagen SIPLACE X
32
Stellmöglichkeiten an den
Bestückautomaten der X-Serie
Stellplätze 2 und/oder 4
Bestückkopfspektrum TwinStar, MultiStar
Max. Flächenmagazinhöhe
inklusive BE
MultiStar
TwinStar
16 mm
30 mm

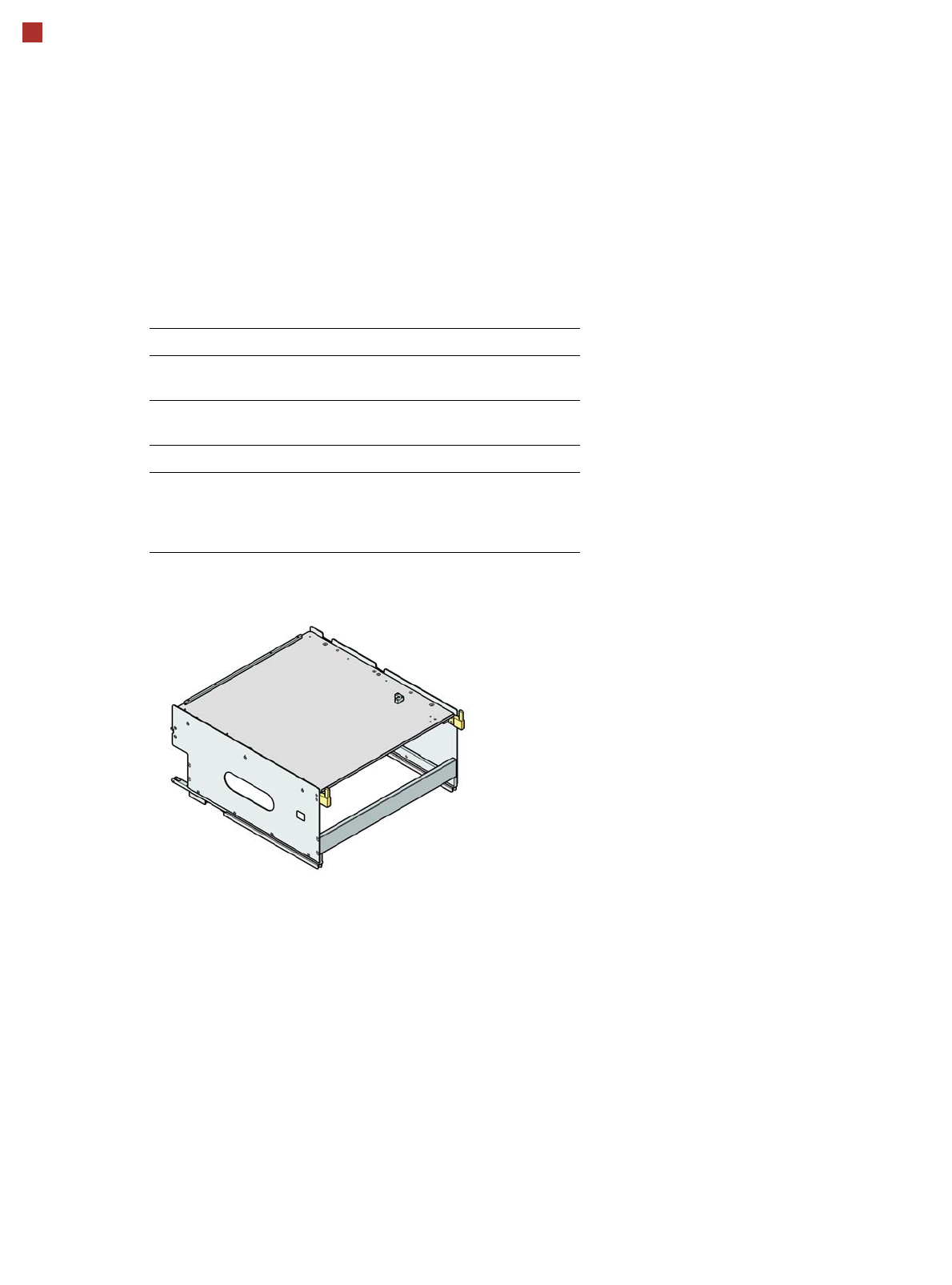

Halterung für Flächenmagazine SIPLACE X
