54
Technische Daten
Abmessungen des Bestückautomaten
Schwerpunkt des Bestückautomaten
X = 1400 mm
Y = 1050mm
Z = 630 mm
S = Schwerpunkt
Diese Schwerpunktkoordinaten gelten für den Automaten bei einer LP-Transporthöhe von
930 mm.
55
Technische Daten

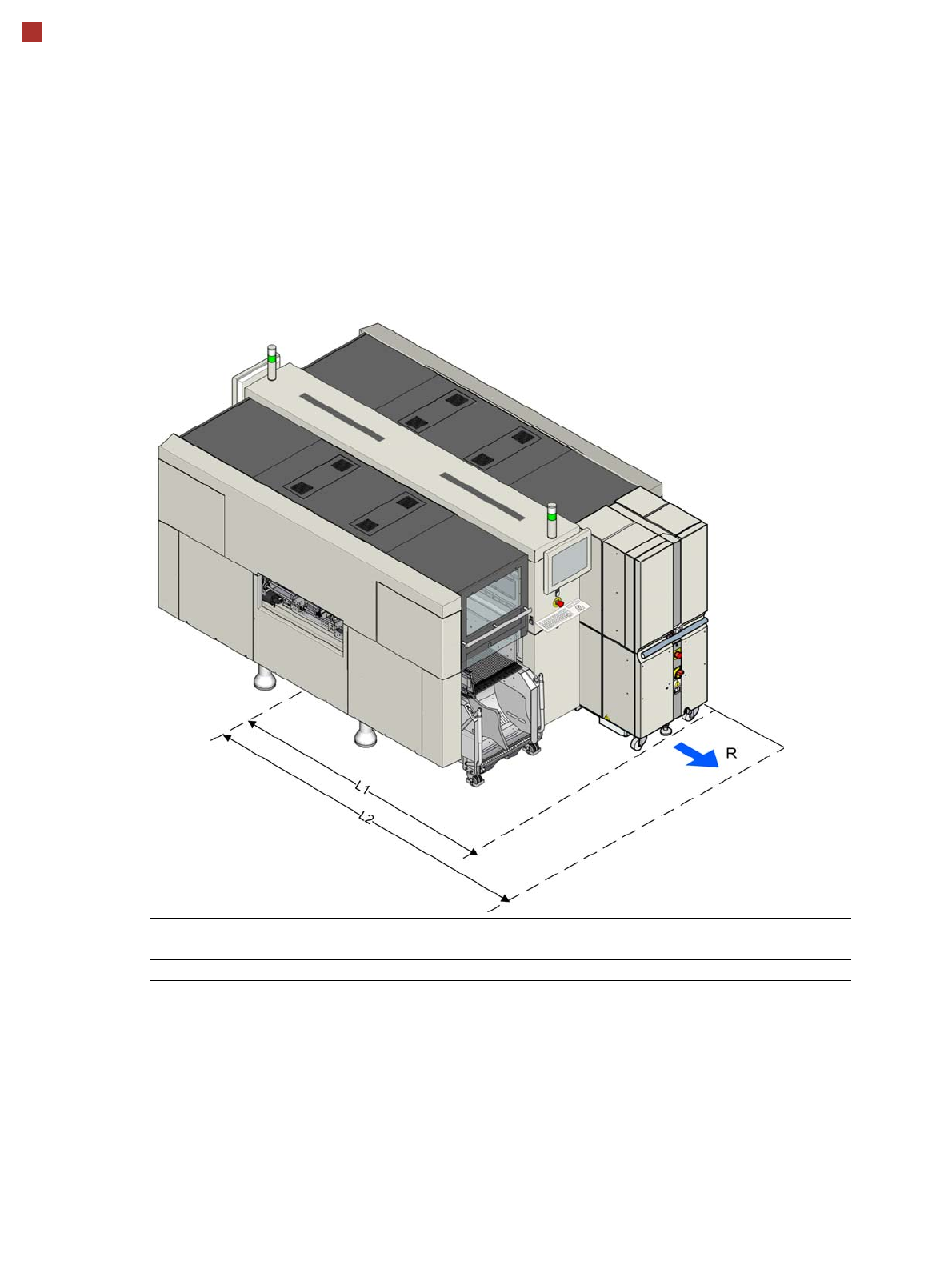

Rangierradien der BE-Wagen X
Arbeitsbereich (A) und Mindestabstand zu nebenstehender Maschine 500 mm
Rangierradius (R) Stellplatzposition 600 mm
Abstand L1: Maschinenmitte zur Außenkante BE-Wagen X 1470 mm
Abstand L2: Maschinenmitte zur Wand 2070 mm
56
Technische Daten
Rangierradien des MTC
Rangierradius R 750 mm
Abstand L1: Maschinenmitte zur Außenkante MTC 1938 mm
Abstand L2: Maschinenmitte zur Wand 2688 mm
