15 Bestückköpfe Allgemeines Kopfmodularität Die SIPLACE Bestückauto- maten zeichnen sich durch maximale Flexibilität beim Produktionsprozess aus. Diese Flexibilität wird unter anderem durch die Kopfmo- dularität der Best…
14
Maschinenleistung
Bestückkopftypen SIPLACE SpeedStar (C&P20 P)
SIPLACE MultiStar (CPP)
SIPLACE TwinStar (TH)
SIPLACE X4i S
Bestückleistung
Zur Definition der Bestückleistungswerte siehe Hinweis auf Seite 12.
Automat Bestückbereich 1 Bestückbereich 2 IPC Wert Benchmark
Wert
X4i S-A C&P20 P / C&P20 P C&P20 P / C&P20 P 125.000 150.000
C&P20 P / C&P20 P CPP_L/CPP_L 102.000 120.000
C&P20 P / C&P20 P CPP_H / CPP_H 100.300 118.000
CPP_L/CPP_L CPP_L/CPP_L 79.900 94.000
CPP_L/CPP_L CPP_H / CPP_H 73.950 87.000
CPP_H / CPP_H CPP_H / CPP_H 68.000 80.000
X4i S-B C&P20 P / C&P20 P CPP_H/TH 85.000 101.500
CPP_L/CPP_L CPP_H/TH 58.150 73.500
CPP_H / CPP_H CPP_H/TH 52.190 69.500
X4i S-C C&P20 P / C&P20 P TH / TH 70.900 85.500
CPP_L/CPP_L TH / TH 49.300 58.000
CPP_H / CPP_H TH / TH 43.350 51.000
CPP_H = Multistar CPP in hoher Montageposition
CPP_L = Multistar CPP in tiefer Montageposition
15
Bestückköpfe
Allgemeines
Kopfmodularität
Die SIPLACE Bestückauto-
maten zeichnen sich durch
maximale Flexibilität beim
Produktionsprozess aus.
Diese Flexibilität wird unter
anderem durch die Kopfmo-
dularität der Bestückautoma-
ten erreicht, denn abhängig
von der Produktionsanforde-
rung lassen sich unter-
schiedliche
Bestückkopfvarianten konfi-
gurieren.
Der SIPLACE SpeedStar
und der SIPLACE MultiStar
arbeiten nach dem
Collect&Place-Modus, d. h.
innerhalb eines Zyklus wer-
den 20 bzw.12 Bauelemente
abgeholt bzw. „gesammelt“,
auf dem Weg zur Leiterplatte
optisch zentriert und in die
erforderliche Bestücklage
gedreht. Anschließend wer-
den sie sanft und positions-
genau auf die Leiterplatte
aufgesetzt. Das Prinzip eig-
net sich insbesondere für die
High-Speed Bestückung von
Standardbauelementen.
Der SIPLACE MultiStar
arbeitet nach dem
Pick&Place-Prinzip. Vom
SIPLACE MultiStar werden 2
Bauelemente vom Bestück-
kopf abgeholt, auf dem Weg
zur Bestückposition optisch
zentriert und in die erforderli-
che Bestücklage gedreht.
Dieses Prinzip eignet sich
insbesondere für eine
schnelle und präzise Bestü-
ckung von großen Bauele-
menten.
Der SIPLACE MultiStar
arbeitet sowohl nach dem
Collect&Place als auch nach
dem Pick&Place-Prinzip. Im
Mixed Modus kann er diese
beiden bisher strikt getrenn-
ten Modi in einem Bestück-
zyklus kombinieren.
Pick&Place-Modus (Twin
Head)
Der hochpräzise SIPLACE
TwinStar arbeitet nach dem
Pick&Place-Prinzip. Vom
SIPLACE TwinStar werden
zwei Bauelemente vom
Bestückkopf abgeholt, auf
dem Weg zur Bestückposi-
tion optisch zentriert und in
die erforderliche Bestücklage
gedreht. Dieses Prinzip eig-
net sich insbesondere für
eine schnelle und präzise
Bestückung von Sonder-
bauelementen, für die z.B.
Greifer notwendig sind.
Control und Selflearning
Funktionen
Verschiedene Control und
Selflearning Funktionen stei-
gern die Zuverlässigkeit der
SIPLACE Bestückköpfe.
• BE-Sensor
Prüft vor dem Abhol- und
Bestückprozess die
Anwesenheit des Bauele-
ments an der Pipette
• Digitale Kameras
Prüfen die Lage jedes
Bauelementes an der
Pipette. Die Prüfung
erfolgt dabei zeitneutral in
einem Schritt, bei optima-
ler Ausleuchtung jedes
einzelnen Bauelementes.
• Kraftsensor
Überwacht die vorgegebe-
nen Aufsetzkräfte der
Bauelemente.
Mittels Sensor-Stopp-Ver-
fahren werden Höhendif-
ferenzen beim Abholen
und Wölbungen der LP
beim Bestücken ausgegli-
chen.
• Vakuumsensor
Prüft ob das Bauelement
korrekt abgeholt bzw.
abgesetzt wurde.
Collect&Place Modus
Pick&Place Modus
(SIPLACE MultiStar)
Mixed Modus
16
Bestückköpfe

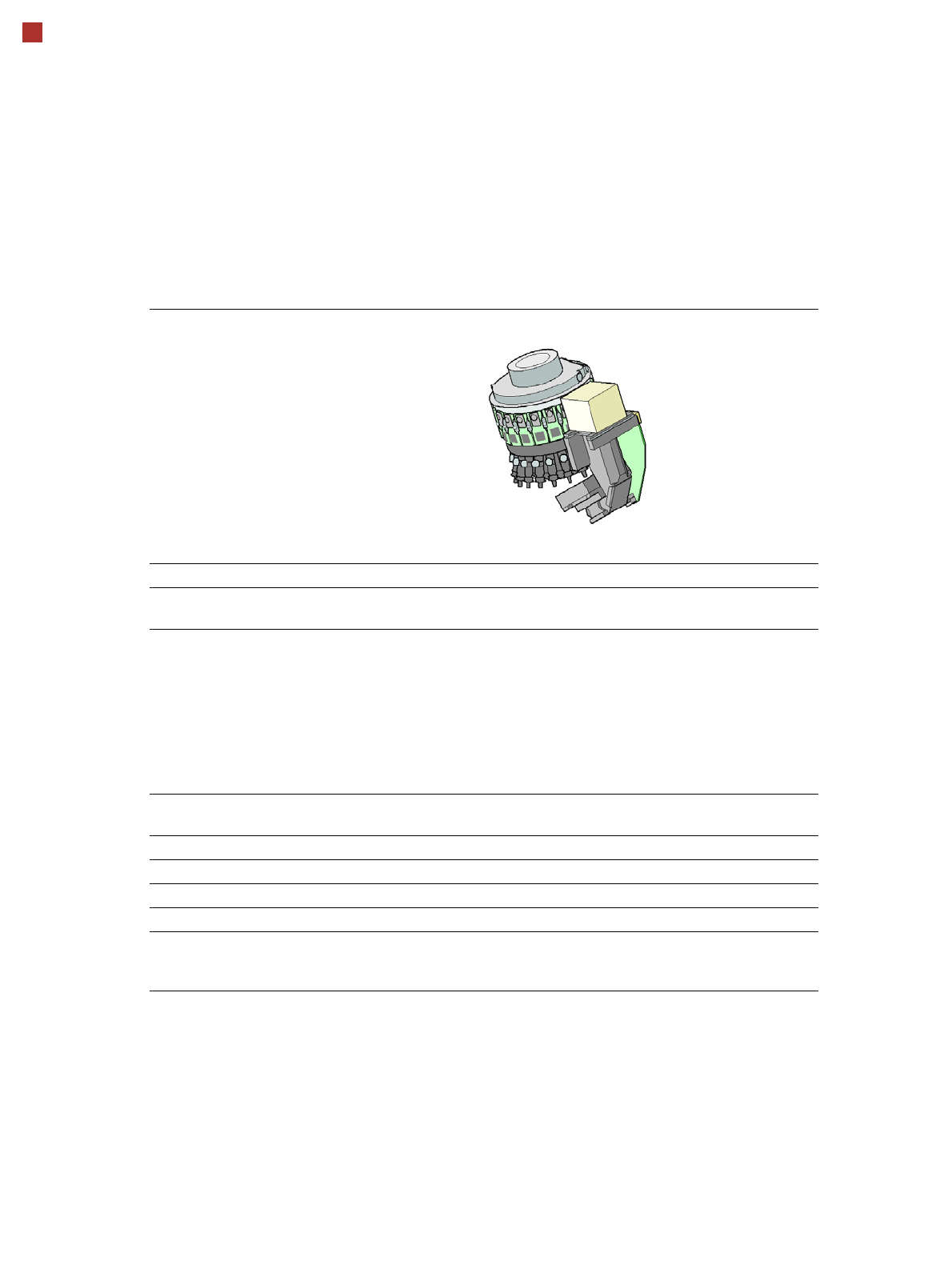

SIPLACE SpeedStar (C&P20 P)
SIPLACE SpeedStar(C&P20 P)
mit BE-Kameratyp 23 mit BE-Kameratyp 41
BE-Spektrum
a
a) Beachten Sie bitte, dass das bestückbare BE-Spektrum auch von den Pad Geometrien, den kundenspe-
zifischen Standards, den BE-Verpackungstoleranzen und den BE-Toleranzen beeinflusst wird.
01005 bis 2220, Melf, SOT,
SOD
0201 (metrisch) bis 2220, Melf,
SOT, SOD, Bare-Die, Flip-Chip
BE-Spezifikationen
max. Höhe
min. Beinchenraster
min. Beinchenbreite
min. Ballraster
min. Balldurchmesser
min. Abmessungen
max. Abmessungen
max. Gewicht
4 mm
0,25 mm
0,1 mm
0,4 mm
0,2 mm
0,18 mm x 0,18 mm
6 mm x 6 mm
1 g
4 mm
0,08 mm
0,03 mm
0,10 mm
0,05 mm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Programmierbare
Aufsetzkraft
0,5 - 4,5 N 0,5 - 4,5 N
Pipettentypen 40xx 40xx
X/Y-Genauigkeit
b
b) Die Genauigkeitswerte werden im Rahmen der Maschinenabnahme nachgewiesen und entsprechen den
Bedingungen aus dem ASM Liefer- und Leistungsumfang.
± 36 µm / 3σ ± 36 µm / 3σ
Winkelgenauigkeit ± 0,5° / 3σ ± 0,5° / 3σ
Beleuchtungsebenen 5 5
Standardfunktionen Hochauflösende Kopfkamera, Vakuumsensor, Kraftmessung, BE-Sensor,
integrierte Drehstation pro Segment, Kontrolle der LP-Wölbung, Einzelauf-
nahme pro Bauelement
