56
Technische Daten
Rangierradien des MTC
Rangierradius R 750 mm
Abstand L1: Maschinenmitte zur Außenkante MTC 1938 mm
Abstand L2: Maschinenmitte zur Wand 2688 mm
57
Technische Daten
Rangierradien des WPC
Rangierradius R 750 mm
Abstand L1: Maschinenmitte zur Außenkante WPC (Griffe) 2100 mm
Abstand L2: Maschinenmitte zur Wand 2850 mm
58
Technische Daten

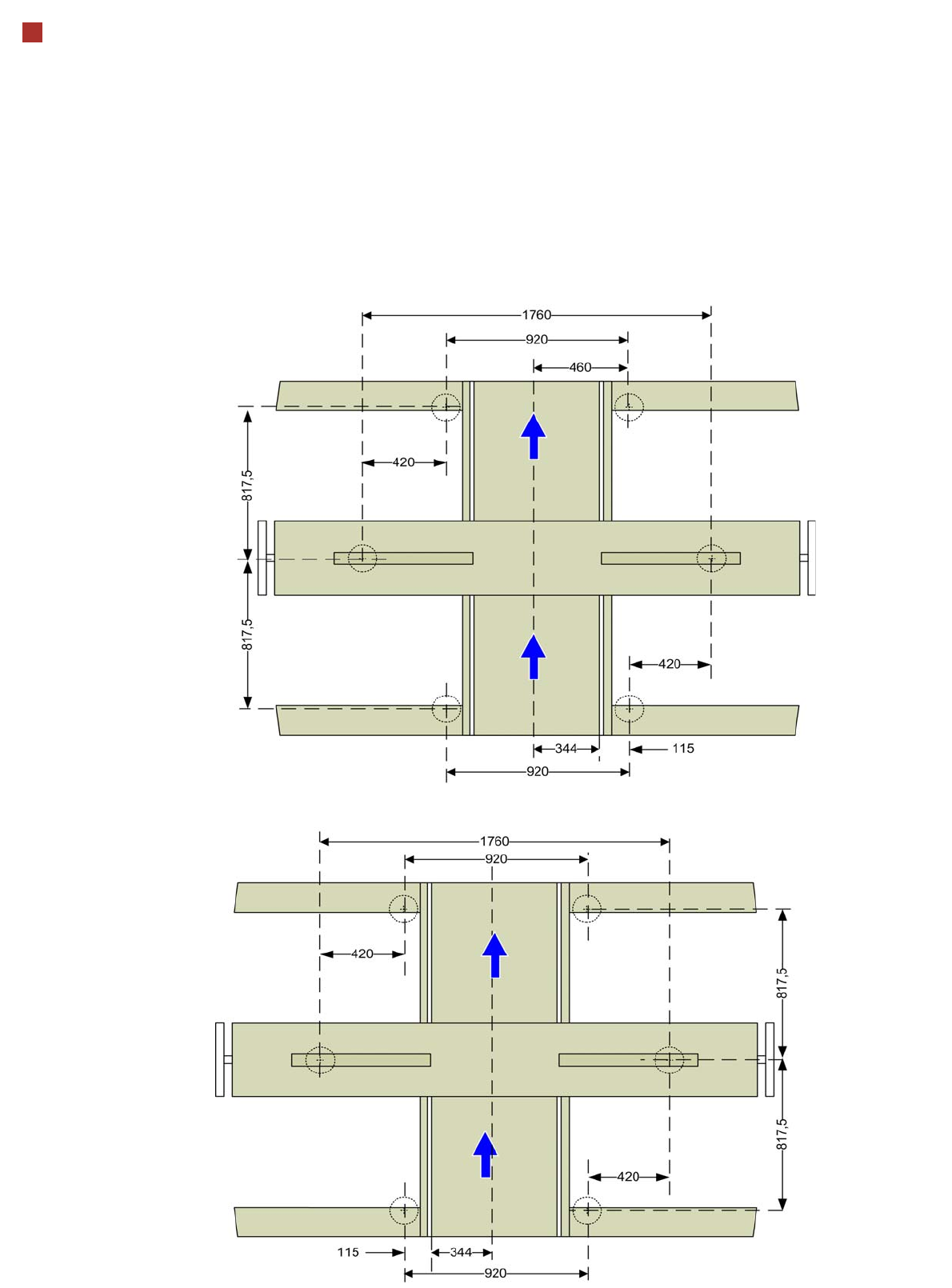

Abstandsmaße Einfachtransport
Feste Transportwange auf der
maximalen Position rechts
a
.
a) Das Maß ist abhängig von der Position der festen Wange. Siehe Tabelle der einstellbaren Wangenpositionen auf Seite 24.
Alle Maße in mm.
Feste Transportwange auf der
maximalen Position links
a
.
