18 Bestückköpfe SIPLACE TwinStar (TH) SIPLACE T winSt ar mit BE-Kameratyp 33 (Fine-Pitch Kamera) mit BE-Kameratyp 25 (Flip-Chip Kamera) BE-S pektrum a a) Beachten Sie bitte, dass das bestück bare BE-Spektrum auch von den…

Bestückköpfe

SIPLACE MultiStar (CPP)

mit BE-Kameratyp 30 mit BE-Kamertyp 33

(stationäre Kamera)

BE-Spektrum

a) Beachten Sie bitte, dass das bestückbare BE-Spektrum auch von den Pad Geometrien, den kun-

denspezifischen Standards, den BE-Verpackungstoleranzen und den BE-Toleranzen beeinflusst wird.

01005 bis 27 mm x 27 mm 0402 bis 50 mm x 40 mm

b) Bei Mehrfachmessung eine Diagonale von 69 mm möglich (z.B. 60 mm x 10 mm).

BE-Spezifikationen

max. Höhe

min. Beinchenraster

min. Beinchenbreite

min. Ballraster

min. Balldurchmesser

min. Abmessungen

max. Abmessungen

max. Gewicht

c) CPP-Kopf: in niedriger Montageposition (stationäre BE-Kamera nicht möglich).

d) CPP-Kopf: in hoher Montageposition.

6,0 mm

8,5 mm

0,25 mm

0,10 mm

/ 0,2 mm

0,25 mm

/ 0,35 mm

0,14 mm

/ 0,20 mm

0,4 mm x 0,2 mm

27 mm x 27 mm

4 g

e) für BE < 18 mm x 18 mm.

f) für BE ≥ 18 mm x18 mm.

11,5 mm

0,3 mm

0,15 mm

0,35 mm

0,2 mm

1,0mm x 0,5mm

50 mm x 40 mm

20 g

Programmierbare

Aufsetzkraft

1,0 - 15 N

g) Mit OSC-Paket

1,0 - 15 N

Pipettentypen 20xx, 28xx 20xx, 28xx

X/Y-Genauigkeit

h) Die Genauigkeitswerte werden im Rahmen der Maschinenabnahme nachgewiesen und entsprechen

den Bedingungen aus dem ASM Liefer- und Leistungsumfang.

± 41 µm / 3σ ± 34 µm / 3σ

Winkelgenauigkeit ± 0,20° / 3σ

, ± 0,38° / 3σ

i) BE-Abmessungen zwischen 6 mm x 6 mm und 27 mm x 27 mm.

j) BE-Abmessungen kleiner 6 mm x 6 mm.

± 0,14° / 3σ

Beleuchtungsebenen 5 6

Standardfunktionen Hochauflösende Kopfkamera, Vakuumsensor, Kraftmessung, BE-Sensor,

integrierte Drehstation pro Segment, Kontrolle der LP-Wölbung, Einzel-

aufnahme pro Bauelement

Bestückköpfe

SIPLACE TwinStar (TH)

SIPLACE TwinStar

mit BE-Kameratyp 33

(Fine-Pitch Kamera)

mit BE-Kameratyp 25

(Flip-Chip Kamera)

BE-Spektrum

a) Beachten Sie bitte, dass das bestückbare BE-Spektrum auch von den Pad-Geometrien, den kundenspezifischen Stan-

dards, den BE-Verpackungstoleranzen und den BE-Toleranzen beeinflusst wird.

0402 bis SO, PLCC, QFP, BGA, Son-

der-BE, Bare Die, Flip-Chip

0201 bis SO, PLCC, QFP, Sockel, Ste-

cker, BGA, Sonder-BE, Bare Die, Flip-

Chip, Shield

BE-Spezifikationen

max. Höhe

min. Beinchenraster

min. Beinchenbreite

min. Ballraster

min. Balldurchmesser

min. Abmessungen

max. Abmessungen

max. Gewicht

b) Werden MultiStar und TwinStar in einem Bestückbereich kombiniert, kommt es zu Einschränkungen der maximalen BE-

Höhe.

c) Bei Verwendung von Standardpipetten.

25 mm (höher auf Anfrage)

0,3 mm

0,15 mm

0,35 mm

0,2 mm

1,0 mm x 0,5 mm

55 mm x 45 mm (Einfachmessung)

bis zu

200 mm x 125 mm (Mehrfachmessung)

100 g

d) Je nach Bauelemente-Abmessungen und Bauelemente-Zuführung gelten weitere Einschränkungen, die SIPLACE Pro

automatisch berücksichtigt.

25 mm (höher auf Anfrage)

0,25 mm

0,1 mm

0,14 mm

0,08 mm

0,6 mm x 0,3 mm

16 mm x 16 mm (Einfachmessung)

100 g

Programmierbare

Aufsetzkraft

1,0 N - 15 N

2,0 N - 30 N

e) SIPLACE High-Force Head.

1,0 N - 15 N

2,0 N - 30 N

Pipettentypen

f) Über 300 verschiedene Pipetten- und 100 Greifertypen verfügbar, umfangreiche Pipettendatenbank online verfügbar.

5xx (Standard)

20xx/28xx + Adapter

4xx + Adapter

9xx + Adapter

Greifer

5xx (Standard)

20xx/28xx + Adapter

4xx + Adapter

9xx + Adapter

Greifer

Pipettenabstand P&P Köpfe 70,8 mm 70,8 mm

X/Y-Genauigkeit

g) Die Genauigkeitswerte werden im Rahmen der Maschinenabnahme nachgewiesen und entsprechen den Bedingungen

aus dem ASM Liefer- und Leistungsumfang.

± 26 µm / 3σ ± 22 µm / 3σ

Winkelgenauigkeit ± 0,05° / 3σ, ± 0,05° / 3σ

Beleuchtungsebenen 6 6

Standardfunktionen Stationäre Fine-Pitch Kamera, Vakuumsensor, Kraftmessung, Pipettenwechsler,

Kontrolle der LP-Wölbung, Einzelaufnahme pro Bauelement

Bestückköpfe

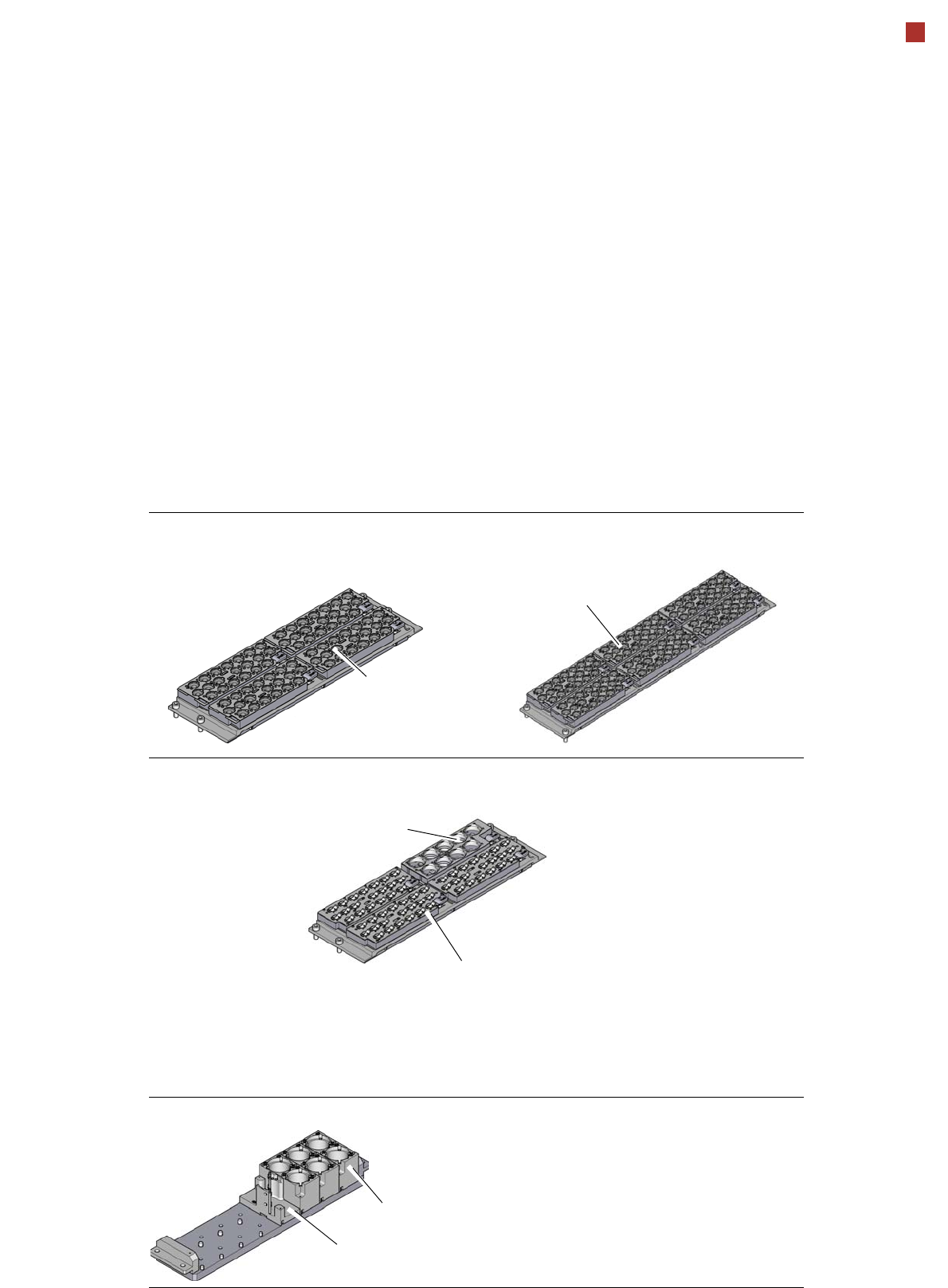

Pipettenwechsler

Pipettenwechsler für den SIPLACE SpeedStar (C&P20 P)

Pipettenwechsler für den SIPLACE MultiStar (CPP)

Pipettenwechsler für den SIPLACE TwinStar

4 Magazine für 20 Pipetten

des Typs 40xx

6 Magazine für 20 Pipetten

des Typs 40xx

Magazin für 9 Pipetten

des Typs 28xx

Magazin für 20 Pipetten des Typs 20xx

Magazine für zwei Standardpipetten

Magazin für eine Sonderpipette, Greifer

Beschreibung

Pipettenwechsler steigern die Flexibilität der Bestückköpfe, wenn es um die Verarbeitung

unterschiedlicher Bauelemente geht. Rasch lässt sich die Pipettenkonfiguration an geänderte

Bestückaufträge anpassen. Exakt definierte Positionen und der tadellose Sitz der Pipette in

der Garage sorgen für eine minimale radiale Exzentrizität am Bestückkopf.

Die Pipettenwechsler sind mit einer Überwachungsschaltung ausgestattet. Sie prüft, ob die

Pipettenmagazine korrekt auf dem Träger sitzen. Darüber hinaus erkennt der Pipettenwechs-

ler an der Kodierung, ob es sich um Magazine für 40xx, 20xx oder 28xx-Pipetten handelt.
