17 Bestückköpfe SIPLACE MultiStar (CPP) SIPLACE MultiStar (CPP) mit BE-Kameratyp 30 mit BE-Kamertyp 33 (stationäre Kamera) BE-S pektrum a a) Beachten Sie bitte, dass das bestückbare BE-Spektr um auch von den Pad Geometri…
16
Bestückköpfe
SIPLACE SpeedStar (C&P20 P)
SIPLACE SpeedStar(C&P20 P)
mit BE-Kameratyp 23 mit BE-Kameratyp 41
BE-Spektrum
a
a) Beachten Sie bitte, dass das bestückbare BE-Spektrum auch von den Pad Geometrien, den kundenspe-
zifischen Standards, den BE-Verpackungstoleranzen und den BE-Toleranzen beeinflusst wird.
01005 bis 2220, Melf, SOT,
SOD
0201 (metrisch) bis 2220, Melf,
SOT, SOD, Bare-Die, Flip-Chip
BE-Spezifikationen
max. Höhe
min. Beinchenraster
min. Beinchenbreite
min. Ballraster
min. Balldurchmesser
min. Abmessungen
max. Abmessungen
max. Gewicht
4 mm
0,25 mm
0,1 mm
0,4 mm
0,2 mm
0,18 mm x 0,18 mm
6 mm x 6 mm
1 g
4 mm
0,08 mm
0,03 mm
0,10 mm
0,05 mm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Programmierbare
Aufsetzkraft
0,5 - 4,5 N 0,5 - 4,5 N
Pipettentypen 40xx 40xx
X/Y-Genauigkeit
b
b) Die Genauigkeitswerte werden im Rahmen der Maschinenabnahme nachgewiesen und entsprechen den
Bedingungen aus dem ASM Liefer- und Leistungsumfang.
± 36 µm / 3σ ± 36 µm / 3σ
Winkelgenauigkeit ± 0,5° / 3σ ± 0,5° / 3σ
Beleuchtungsebenen 5 5
Standardfunktionen Hochauflösende Kopfkamera, Vakuumsensor, Kraftmessung, BE-Sensor,
integrierte Drehstation pro Segment, Kontrolle der LP-Wölbung, Einzelauf-
nahme pro Bauelement
17

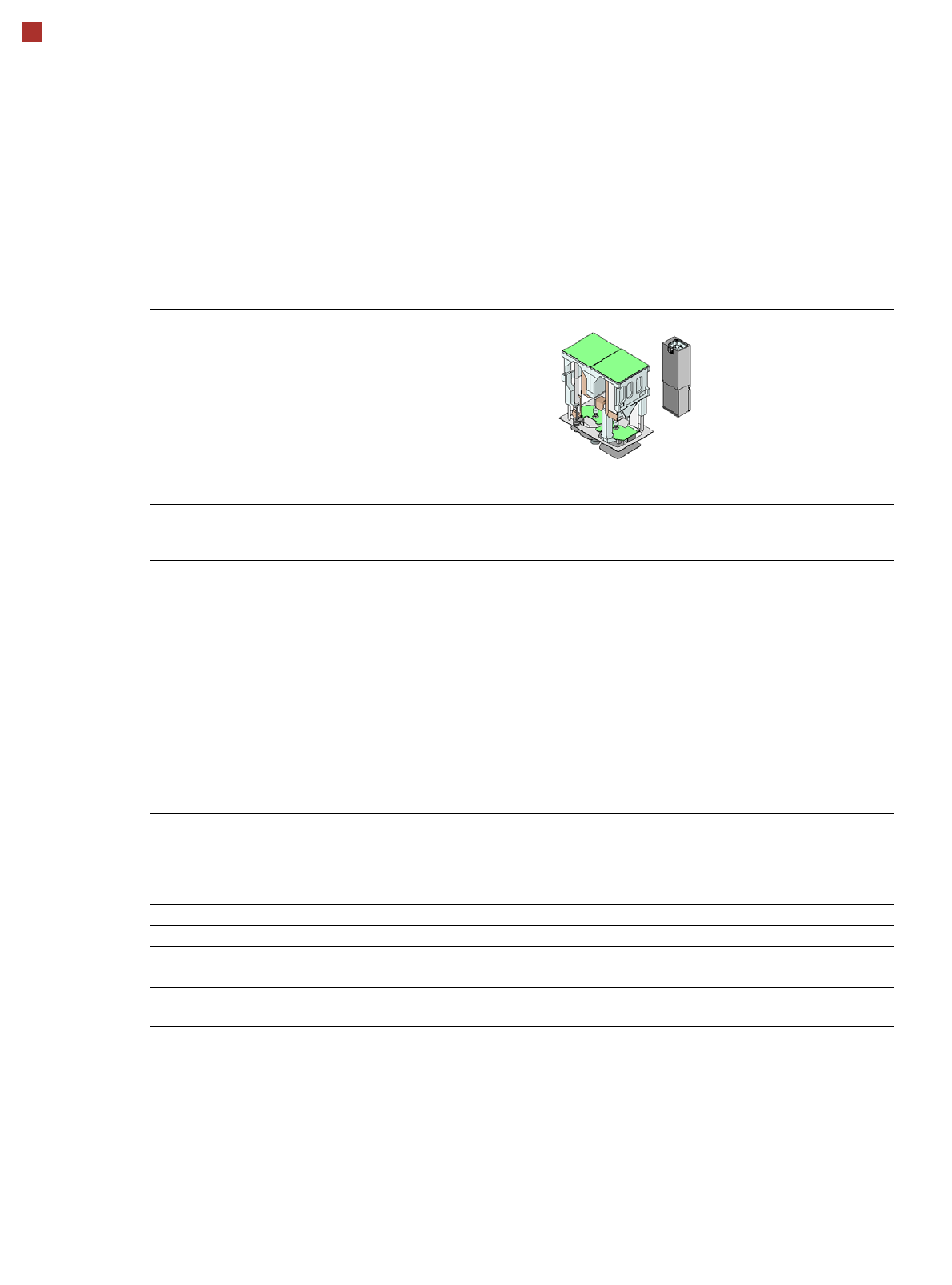

Bestückköpfe
SIPLACE MultiStar (CPP)
SIPLACE MultiStar (CPP)
mit BE-Kameratyp 30 mit BE-Kamertyp 33
(stationäre Kamera)
BE-Spektrum
a
a) Beachten Sie bitte, dass das bestückbare BE-Spektrum auch von den Pad Geometrien, den kun-
denspezifischen Standards, den BE-Verpackungstoleranzen und den BE-Toleranzen beeinflusst wird.
01005 bis 27 mm x 27 mm 0402 bis 50 mm x 40 mm
b
b) Bei Mehrfachmessung eine Diagonale von 69 mm möglich (z.B. 60 mm x 10 mm).
BE-Spezifikationen
max. Höhe
c
max. Höhe
d
min. Beinchenraster
min. Beinchenbreite
min. Ballraster
min. Balldurchmesser
min. Abmessungen
max. Abmessungen
max. Gewicht
c) CPP-Kopf: in niedriger Montageposition (stationäre BE-Kamera nicht möglich).
d) CPP-Kopf: in hoher Montageposition.
6,0 mm
8,5 mm
0,25 mm
0,10 mm
e
/ 0,2 mm
f
0,25 mm
e
/ 0,35 mm
f
0,14 mm
e
/ 0,20 mm
f
0,4 mm x 0,2 mm
27 mm x 27 mm
4 g
e) für BE < 18 mm x 18 mm.
f) für BE ≥ 18 mm x18 mm.
11,5 mm
0,3 mm
0,15 mm
0,35 mm
0,2 mm
1,0mm x 0,5mm
50 mm x 40 mm
20 g
Programmierbare
Aufsetzkraft
1,0 - 15 N
g
g) Mit OSC-Paket
1,0 - 15 N
g
Pipettentypen 20xx, 28xx 20xx, 28xx
X/Y-Genauigkeit
h
h) Die Genauigkeitswerte werden im Rahmen der Maschinenabnahme nachgewiesen und entsprechen
den Bedingungen aus dem ASM Liefer- und Leistungsumfang.
± 41 µm / 3σ ± 34 µm / 3σ
Winkelgenauigkeit ± 0,20° / 3σ
i
, ± 0,38° / 3σ
j
i) BE-Abmessungen zwischen 6 mm x 6 mm und 27 mm x 27 mm.
j) BE-Abmessungen kleiner 6 mm x 6 mm.
± 0,14° / 3σ
Beleuchtungsebenen 5 6
Standardfunktionen Hochauflösende Kopfkamera, Vakuumsensor, Kraftmessung, BE-Sensor,
integrierte Drehstation pro Segment, Kontrolle der LP-Wölbung, Einzel-
aufnahme pro Bauelement
18
Bestückköpfe
SIPLACE TwinStar (TH)
SIPLACE TwinStar
mit BE-Kameratyp 33
(Fine-Pitch Kamera)
mit BE-Kameratyp 25
(Flip-Chip Kamera)
BE-Spektrum
a
a) Beachten Sie bitte, dass das bestückbare BE-Spektrum auch von den Pad-Geometrien, den kundenspezifischen Stan-
dards, den BE-Verpackungstoleranzen und den BE-Toleranzen beeinflusst wird.
0402 bis SO, PLCC, QFP, BGA, Son-
der-BE, Bare Die, Flip-Chip
0201 bis SO, PLCC, QFP, Sockel, Ste-
cker, BGA, Sonder-BE, Bare Die, Flip-
Chip, Shield
BE-Spezifikationen
b
max. Höhe
min. Beinchenraster
min. Beinchenbreite
min. Ballraster
min. Balldurchmesser
min. Abmessungen
max. Abmessungen
max. Gewicht
c
b) Werden MultiStar und TwinStar in einem Bestückbereich kombiniert, kommt es zu Einschränkungen der maximalen BE-
Höhe.
c) Bei Verwendung von Standardpipetten.
25 mm (höher auf Anfrage)
0,3 mm
0,15 mm
0,35 mm
0,2 mm
1,0 mm x 0,5 mm
55 mm x 45 mm (Einfachmessung)
bis zu
200 mm x 125 mm (Mehrfachmessung)
d
100 g
d) Je nach Bauelemente-Abmessungen und Bauelemente-Zuführung gelten weitere Einschränkungen, die SIPLACE Pro
automatisch berücksichtigt.
25 mm (höher auf Anfrage)
0,25 mm
0,1 mm
0,14 mm
0,08 mm
0,6 mm x 0,3 mm
16 mm x 16 mm (Einfachmessung)
100 g
Programmierbare
Aufsetzkraft
1,0 N - 15 N
2,0 N - 30 N
e
e) SIPLACE High-Force Head.
1,0 N - 15 N
2,0 N - 30 N
e
Pipettentypen
f
f) Über 300 verschiedene Pipetten- und 100 Greifertypen verfügbar, umfangreiche Pipettendatenbank online verfügbar.
5xx (Standard)
20xx/28xx + Adapter
4xx + Adapter
9xx + Adapter
Greifer
5xx (Standard)
20xx/28xx + Adapter
4xx + Adapter
9xx + Adapter
Greifer
Pipettenabstand P&P Köpfe 70,8 mm 70,8 mm
X/Y-Genauigkeit
g
g) Die Genauigkeitswerte werden im Rahmen der Maschinenabnahme nachgewiesen und entsprechen den Bedingungen
aus dem ASM Liefer- und Leistungsumfang.
± 26 µm / 3σ ± 22 µm / 3σ
Winkelgenauigkeit ± 0,05° / 3σ, ± 0,05° / 3σ
Beleuchtungsebenen 6 6
Standardfunktionen Stationäre Fine-Pitch Kamera, Vakuumsensor, Kraftmessung, Pipettenwechsler,
Kontrolle der LP-Wölbung, Einzelaufnahme pro Bauelement
