59 Technische Daten Abstandsmaße flexibler Doppeltransport Feste Transportwange au f der maximalen Position rechts a . Feste Transp ortwange auf d er maximalen Position links a . a) Das Maß ist abhängig von der Position …
59
Technische Daten
Abstandsmaße flexibler Doppeltransport
Feste Transportwange auf der
maximalen Position rechts
a
.
Feste Transportwange auf der
maximalen Position links
a
.
a) Das Maß ist abhängig von der Position der festen Wange. Siehe Tabelle der einstellbaren Wangenpositionen auf Seite 24.
Alle Maße in mm.
60
Technische Daten

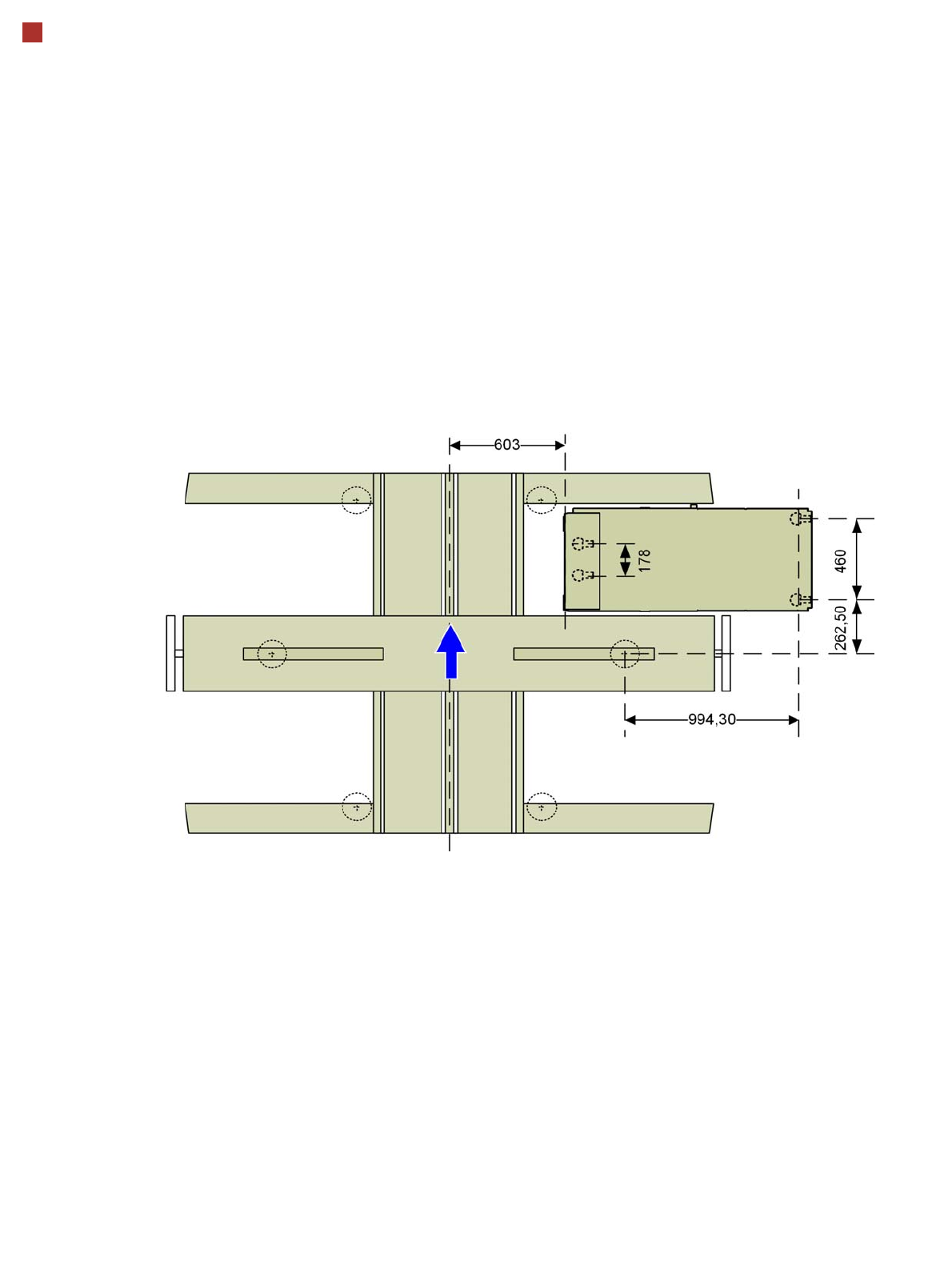

Abstandsmaße mit MTC
Alle Maße in mm.
