23 Leiterplattentransport Bestückmodi Synchroner Be trieb Im synchronen Betrieb wer- den zwei Leiterplatten gle ich- zeitig in die Bestückposition transporti ert. Sie werden als gemeinsamer Nutzen b ear- beitet. Bei Prod…

22
Leiterplattentransport
Technische Daten
Einfachtransport Flexibler
Doppeltransport
Doppeltransport im
Modus Einfach-
transport
Leiterplatten-Abmessungen
(Länge x Breite)
a
a) Bitte beachten Sie die Länge der Leiterplatte bei Verwendung Smart Pin Support von max. 410 mm.
X2 S / X3 S / X4 S - Standard 50 mm x 50 mm bis
450 mm x 560 mm
50 mm x 50 mm bis
450 mm x 320 mm
50 mm x 50 mm bis
450mm x 560mm
X2 S / X3 S / X4 S - Lange Leiter-
platte
b
b) Nur mit Ein- Ausgabeband.
50 mm x 50 mm bis
850 mm x 560 mm
50 mm x 50 mm bis
850 mm x 320 mm
50 mm x 50 mm bis
850mm x 560mm
X4i S - Standard
c
c) Bei LP-Länge bis 380 mm ist I-Placement und alternierender Bestückmodus möglich. Bei LP-Länge größer 380 mm
ist nur alternierender Bestückmodus möglich.
50 mm x 50 mm bis
380 mm x 560 mm
50 mm x 50 mm bis
450 mm x 300 mm
50 mm x 50 mm bis
450mm x 510mm
50 mm x 50 mm bis
450 mm x 510 mm
50 mm x 50 mm bis
380 mm x 320 mm
--
X4i S - Lange Leiterplatte
b
50 mm x 50 mm bis
610 mm x 510 mm
50 mm x 50 mm bis
610 mm x 300 mm
50 mm x 50 mm bis
610mm x 510mm
Feste Transportseite Rechts oder links Rechts, links oder außen
Automatische elektrische Breiten-
verstellung
Standard
Leiterplattendicke
Standard: 0,3 mm bis 4,5 mm
Leiterplattenwölbung siehe Seite 25
LP-Gewicht
d
Standard
d) Die Angabe LP-Gewicht bezieht sich auf das Gewicht der Leiterplatte plus dem Gewicht der Bauelemente.
Max. 3,0 kg
e
e) Bis zu 10kg schwere Leiterplatten auf Anfrage.
Max. 2,0 kg Max. 2,0 kg
Freiraum auf LP-Unterseite 25 mm
LP-Transporthöhe
Option:
Standard:
Option SMEMA:
900 mm
930 mm
950 mm
Typ der Schnittstelle SMEMA oder IPC-HERMES-9852
BE-freier Führungsrand 3 mm
LP-Wechselzeit
Einfachtransport
Doppeltransport
f
f) 0 Sekunden im asynchronen Modus, ansonsten 1,5 Sekunden.
< 1,5 Sekunden
0 Sekunden
Wichtiger Hinweis für Maschinen in Kombination mit SIPLACE X-Serie:
Beachten Sie bitte beim Einrichten eines Bestückautomaten (S-; F-, HS-, HF-, X- oder D-Serie) neben einer SIPLACE X-Serie den
begrenzten Platz zwischen den beiden Bestückautomaten. In solchen Fällen muss mit geeigneten Transportbandverlängerungen
ein Bedienfreiraum zwischen den Bestückautomaten von 0,5 m hergestellt werden.
Für höchste Bestückleistung muss am ersten Bestückautomaten einer SIPLACE X-Serien Linie eine Eingabebandverlängerung
und für den letzten Bestückautomaten eine Ausgabebandverlängerung vorhanden sein.

23
Leiterplattentransport
Bestückmodi
Synchroner Betrieb
Im synchronen Betrieb wer-
den zwei Leiterplatten gleich-
zeitig in die Bestückposition
transportiert. Sie werden als
gemeinsamer Nutzen bear-
beitet. Bei Produkten mit
stark unterschiedlichem
Bestückinhalt werden durch
die gemeinsame Optimie-
rung des gesamten Bestü-
ckinhalts beider Leiterplatten
Leistungssteigerungen
erzielt.
Asynchroner Betrieb
Im asynchronen Betrieb wird
immer eine Leiterplatte in
einer Transportspur
bestückt, während eine
andere in der zweiten Trans-
portspur in die Bestückposi-
tion gefahren wird. Damit
lässt sich die volle Transport-
zeit einsparen, was speziell
bei Leiterplatten mit geringer
Taktzeit zu einer erheblichen
Leistungssteigerung führt.
I-Placement
Höchste Bestückleistung
erzielt die SIPLACE Linie bei
Verwendung des I-Place-
ments. Hier arbeiten beide
Köpfe gleichzeitig und bestü-
cken völlig unabhängig von-
einander jeweils die
Leiterplatte auf der dazuge-
hörigen Transportseite.
Durch kurze Wege wird eine
nochmalige Leistungssteige-
rung erreicht.
Borrow Performance
Bei gleichzeitiger Produktion
von zwei Leiterplatten mit
unterschiedlichen Bestückin-
halt in einer Linie ist Borrow
Performance die perfekt
Ergänzung zum I-Placement.
In den Bestückungmaschi-
nen mit Borrow Performance
bestücken beide Bestück-
köpfe abwechselnd die
gleich Leiterplatte. Die Lei-
terplatte in der anderen
Transportspur wird einfach
durchtransportiert. Auf diese
Weise lässt sich für beide
Leiterplatten, trotz unter-
schiedlichen Bestückinhalt
die gleiche Zykluszeit erzie-
len.

24
Leiterplattentransport

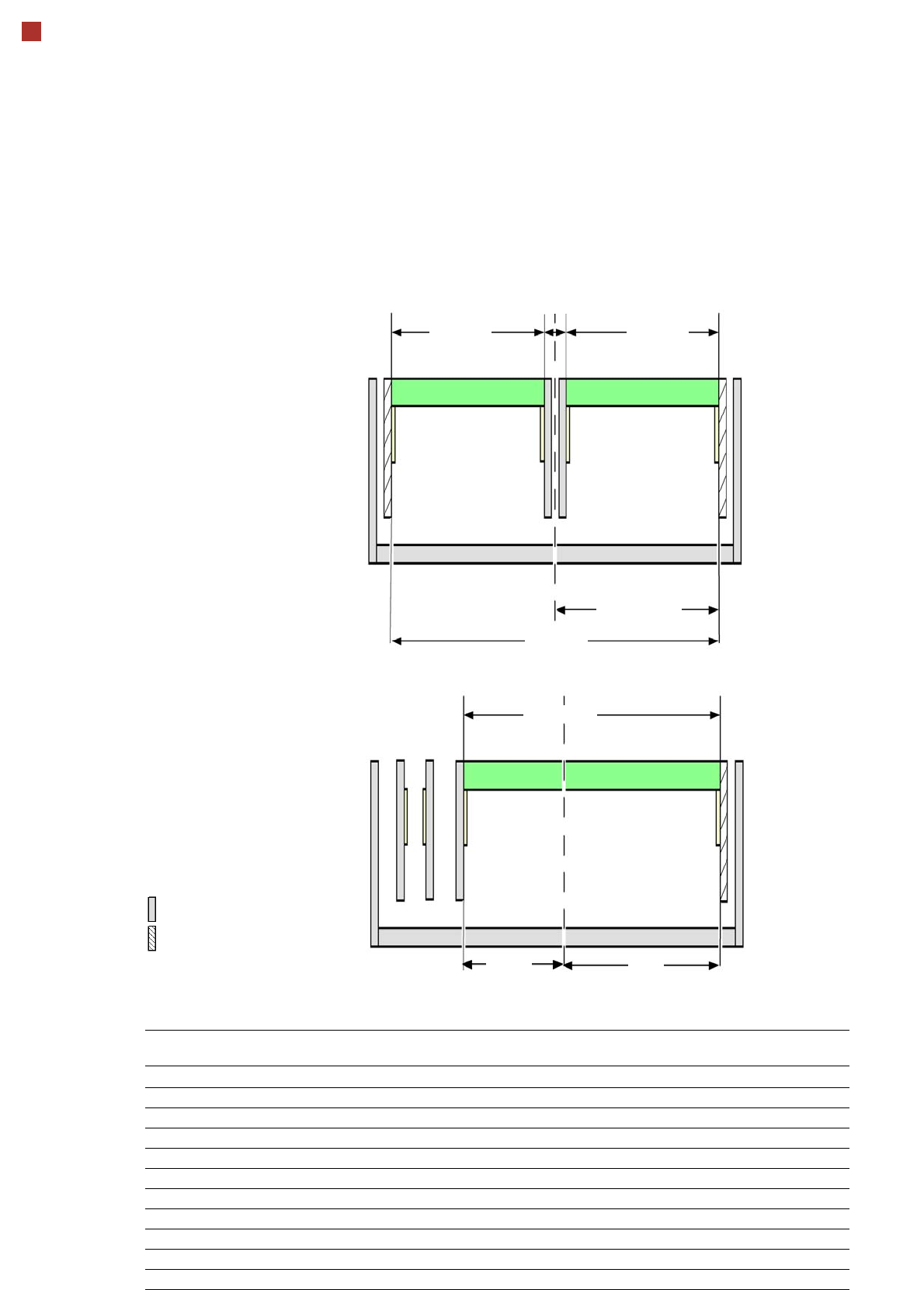

I-Placement
Alternierender Bestückmodus
Alternierender oder
I-Placement Bestückmodus
Abstand äußere Transportkan-
ten: 680 mm, 2 Spuren, äußere
Transportkanten fest
Alternierender Bestückmo-
dus
Abstand äußere Transportkan-
ten: 601 mm, Doppeltransport
im Modus Einfachtransport,
rechte Transportkante fest
a
max. 320
Bewegliche Transportkante
Feste Transportkante
a) Dargestellt sind nur die Einstellungen mit fester rechter Transportkante. Auch die Einstellung mit fester linker
Transportkante ist möglich. Alle Maße in Millimeter.
max. 320
344
680 (27“)
min. 35
-344
+258
max. 601
Einstellbare Wangenposition und max. LP Breite
Wangenposition Max. LP Breite Abstand der festen Wangen zueinander, für verschiedene Einstel-
lungen der festen Wangenposition.
Außen Rechts oder Links
234,2 mm 216 mm 468,4 mm 251,7 mm
254 mm 236 mm 508 mm 272 mm
259,7 mm 242 mm 519,4 mm 277,2 mm
268 mm 250 mm 536 mm 286 mm
268 mm SMEMA 250 mm 536 mm 285,5 mm
281 mm 260 mm 562 mm 299 mm
281 mm SMEMA 260 mm 562 mm 298,5 mm
320 mm 300 mm 640 mm 337,5 mm
344 mm 320 mm 688 mm 362 mm
Kundenspezifisch max. 320 mm max. 688 mm max. 362 mm
