Leiterplattentransport

Bestückmodi

Synchroner Betrieb

Im synchronen Betrieb wer-

den zwei Leiterplatten gleich-

zeitig in die Bestückposition

transportiert. Sie werden als

gemeinsamer Nutzen bear-

beitet. Bei Produkten mit

stark unterschiedlichem

Bestückinhalt werden durch

die gemeinsame Optimie-

rung des gesamten Bestü-

ckinhalts beider Leiterplatten

Leistungssteigerungen

erzielt.

Asynchroner Betrieb

Im asynchronen Betrieb wird

immer eine Leiterplatte in

einer Transportspur

bestückt, während eine

andere in der zweiten Trans-

portspur in die Bestückposi-

tion gefahren wird. Damit

lässt sich die volle Transport-

zeit einsparen, was speziell

bei Leiterplatten mit geringer

Taktzeit zu einer erheblichen

Leistungssteigerung führt.

I-Placement

Höchste Bestückleistung

erzielt die SIPLACE Linie bei

Verwendung des I-Place-

ments. Hier arbeiten beide

Köpfe gleichzeitig und bestü-

cken völlig unabhängig von-

einander jeweils die

Leiterplatte auf der dazuge-

hörigen Transportseite.

Durch kurze Wege wird eine

nochmalige Leistungssteige-

rung erreicht.

Borrow Performance

Bei gleichzeitiger Produktion

von zwei Leiterplatten mit

unterschiedlichen Bestückin-

halt in einer Linie ist Borrow

Performance die perfekt

Ergänzung zum I-Placement.

In den Bestückungmaschi-

nen mit Borrow Performance

bestücken beide Bestück-

köpfe abwechselnd die

gleich Leiterplatte. Die Lei-

terplatte in der anderen

Transportspur wird einfach

durchtransportiert. Auf diese

Weise lässt sich für beide

Leiterplatten, trotz unter-

schiedlichen Bestückinhalt

die gleiche Zykluszeit erzie-

len.

Leiterplattentransport

I-Placement

Alternierender Bestückmodus

Alternierender oder

I-Placement Bestückmodus

Abstand äußere Transportkan-

ten: 680 mm, 2 Spuren, äußere

Transportkanten fest

Alternierender Bestückmo-

dus

Abstand äußere Transportkan-

ten: 601 mm, Doppeltransport

im Modus Einfachtransport,

rechte Transportkante fest

max. 320

Bewegliche Transportkante

Feste Transportkante

a) Dargestellt sind nur die Einstellungen mit fester rechter Transportkante. Auch die Einstellung mit fester linker

Transportkante ist möglich. Alle Maße in Millimeter.

max. 320

344

680 (27“)

min. 35

-344

+258

max. 601

Einstellbare Wangenposition und max. LP Breite

Wangenposition Max. LP Breite Abstand der festen Wangen zueinander, für verschiedene Einstel-

lungen der festen Wangenposition.

Außen Rechts oder Links

234,2 mm 216 mm 468,4 mm 251,7 mm

254 mm 236 mm 508 mm 272 mm

259,7 mm 242 mm 519,4 mm 277,2 mm

268 mm 250 mm 536 mm 286 mm

268 mm SMEMA 250 mm 536 mm 285,5 mm

281 mm 260 mm 562 mm 299 mm

281 mm SMEMA 260 mm 562 mm 298,5 mm

320 mm 300 mm 640 mm 337,5 mm

344 mm 320 mm 688 mm 362 mm

Kundenspezifisch max. 320 mm max. 688 mm max. 362 mm

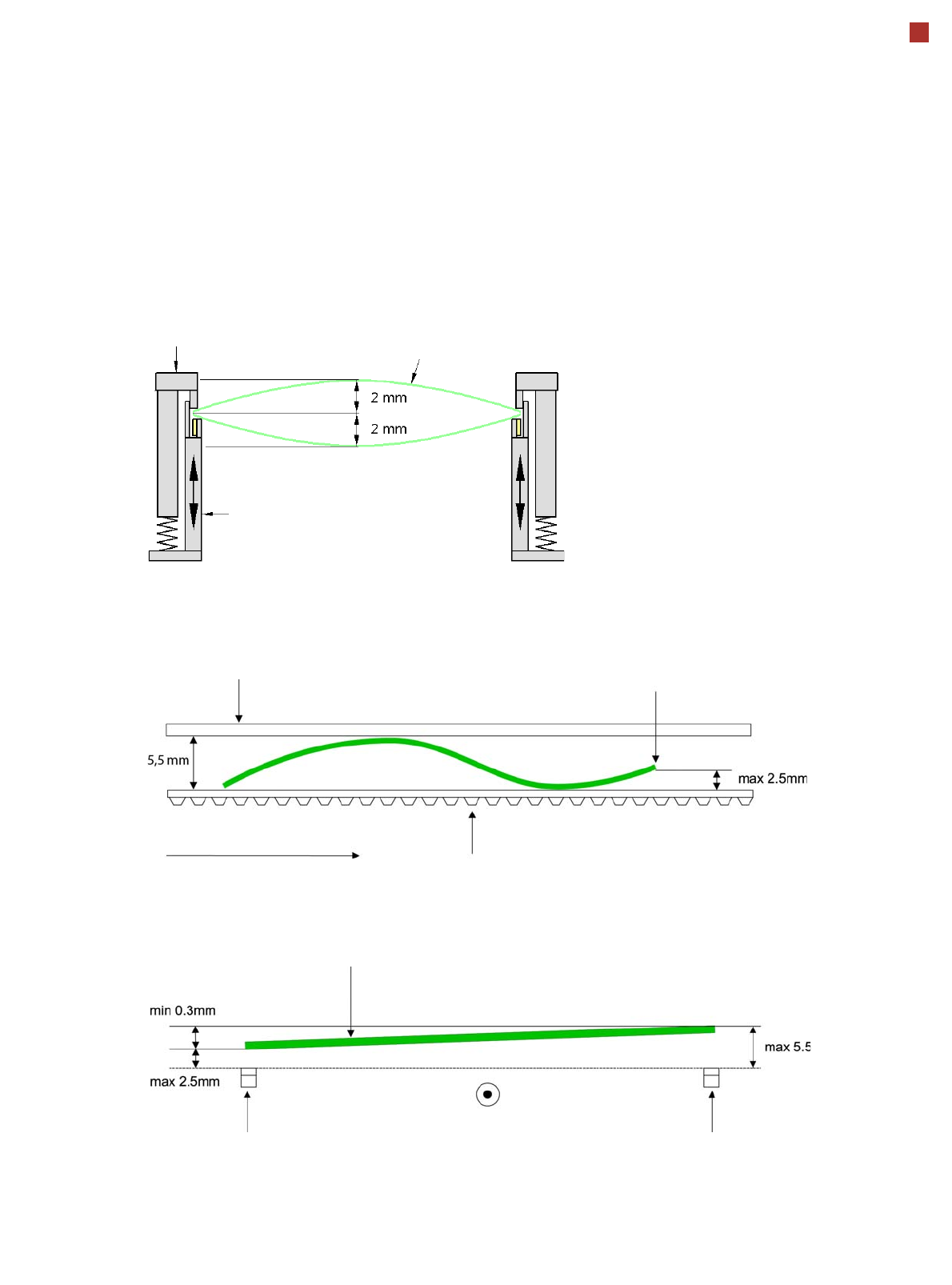

Leiterplattenwölbung

LP-Wölbung quer zur Transportrichtung

max. 1 % der LP-Diagonale, aber nicht

mehr als 2 mm

LP-Wölbung während des Transports

Feste Klemmkante

Bewegliche Klemmvorrichtung

Feste Klemmkante

Transportriemen

LP-Transportrichtung

Vordere Leiterplattenkante

LP-Wölbung in Transportrichtung + LP-Dicke < 5,5 mm

Aufbiegung vordere Leiterplattenkante max. 2,5 mm

Linker Transportriemen

Rechter Transportriemen

LP-Transportrichtung
