19
Bestückköpfe
Pipettenwechsler
Pipettenwechsler für den SIPLACE SpeedStar (C&P20 P)
Pipettenwechsler für den SIPLACE MultiStar (CPP)
Pipettenwechsler für den SIPLACE TwinStar
4 Magazine für 20 Pipetten
des Typs 40xx
6 Magazine für 20 Pipetten
des Typs 40xx
Magazin für 9 Pipetten
des Typs 28xx
Magazin für 20 Pipetten des Typs 20xx
Magazine für zwei Standardpipetten
Magazin für eine Sonderpipette, Greifer
Beschreibung
Pipettenwechsler steigern die Flexibilität der Bestückköpfe, wenn es um die Verarbeitung
unterschiedlicher Bauelemente geht. Rasch lässt sich die Pipettenkonfiguration an geänderte
Bestückaufträge anpassen. Exakt definierte Positionen und der tadellose Sitz der Pipette in
der Garage sorgen für eine minimale radiale Exzentrizität am Bestückkopf.
Die Pipettenwechsler sind mit einer Überwachungsschaltung ausgestattet. Sie prüft, ob die
Pipettenmagazine korrekt auf dem Träger sitzen. Darüber hinaus erkennt der Pipettenwechs-
ler an der Kodierung, ob es sich um Magazine für 40xx, 20xx oder 28xx-Pipetten handelt.
20
Bestückköpfe
Pipettenwechsler
Technische Daten
Pipettenwechsler für den SIPLACE SpeedStar
Anzahl der Magazine
a
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
a) Es müssen immer alle Magazine am Pipettenwechsler gerüstet sein.
6
4
Maximale Anzahl der Pipettengaragen
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
120
80
Standardkonfiguration
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
6 Magazine mit 120 Pipettengaragen
4 Magazine mit 80 Pipettengaragen
Option: Pipettenwechsler "Zweite Reihe" 4 Magazine mit 80 Pipettengaragen
Pipettentypen 40xx
Pipettenwechsler für den SIPLACE MultiStar
Anzahl der Magazine
a, b
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
b) Bei MTC/WPC mit Einschränkungen am Stellplatz 2
Hinweis: Bei Verwendung der Option Smart Pin Support reduziert sich die maximale Anzahl
der Pipettenwechsler-Magazine.
6
4
Maximale Anzahl der Pipettengaragen
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
120
80
Standardkonfiguration
SIPLACE X2 S/X3 S/X4 S
SIPLACE X4i S
80 Stk. 20xx-Pipettengaragen
1 Magazin mit 9 Stk. 28xx-Pipettengaragen
60 Stk. 20xx-Pipettengaragen
1 Magazin mit 9 Stk. 28xx-Pipettengaragen
Option: Pipettenwechsler "Zweite Reihe" 4 Magazine mit 80 Stk. 20xx-Pipettengaragen
Pipettentypen
40xx, 11xx, 12xx
20xx, 28xx
Pipettenwechsler für den SIPLACE TwinStar
Anzahl der Magazine
Stellplatz 1 und 3
Stellplatz 2 und 4
max. 12 Magazine für max. 24 Pipettengaragen
max. 10 Magazine für max. 20 Pipettengaragen
Anzahl der Pipettengaragen frei konfigurierbar
Standardkonfiguration 3 Magazine mit je zwei Pipettengaragen
1 Magazin mit einer Pipettengarage
Pipettentypen 4xx mit Adapter
5xx (Standard)
9xx mit Adapter
Sonderpipette, Greifer
21

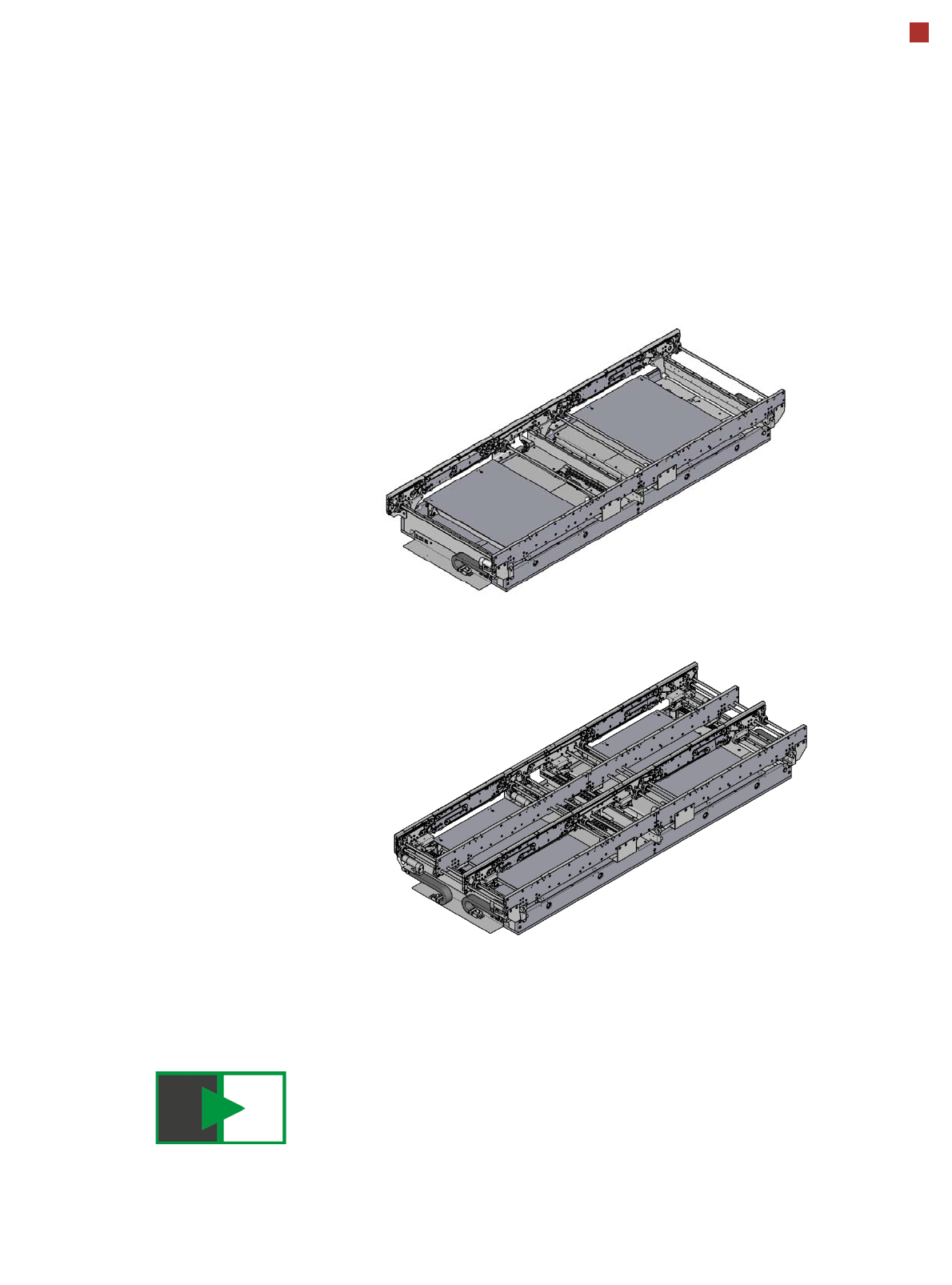

Leiterplattentransport
Einfach- und flexibler Doppeltransport
Einfachtransport
Beim Einfachtransport wer-
den Leiterplatten auf einer
Transportspur hintereinan-
der in den Bestückautoma-
ten gefahren und bestückt.
Die Transportvariante eignet
sich insbesondere für sehr
breite Leiterplatten.
Flexibler Doppeltransport
Um das Spektrum der zu ver-
arbeitenden Leiterplatten so
breit wie möglich zu halten -
und das bei maximaler Pro-
duktivität - bietet der flexible
SIPLACE Doppeltransport
die Möglichkeit, sich sowohl
für den Einfachtransport-
Modus als auch für den Dop-
peltransport-Modus zu ent-
scheiden. Beim Doppeltrans-
port-Modus werden zwei Lei-
terplatten entweder gleich-
zeitig (synchroner Betrieb)
oder abwechselnd (asyn-
chroner Betrieb) in den
Bestückautomaten gefahren
und bestückt. Damit wird die
Bearbeitung von Ober- und
Unterseite einer Leiterplatte
in einer Linie ermöglicht.
Flexibler Doppeltransport
IPC-Hermes-9852
Ein Protokoll zur Weiterentwicklung von Industrie 4.0 in der Elektronikfertigung
The Hermes Standard, ebenfalls unter IPC-HERMES-9852 veröffentlicht, ist ein nicht proprietäres
offenes Protokoll, das auf TCP / IP- und XML basiert. Der Austausch PCB-relevanter Daten zwischen
den verschiedenen Maschinen in Elektronikfertigungslinien wird dadurch verstärkt. Der Hermes-
Standard wurde initiiert, entwickelt und etabliert und wird von einer Gruppe führender Ausrüstungs-
hersteller weiter gepflegt, die ihr Know-how bündeln, um einen großen Schritt in Richtung fortschritt-
licher Prozessintegration zu erreichen. Es wurde von IPC als die Lösung der nächsten Generation
für IPC-SMEMA-9851 erkannt, die normalerweise als "SMEMA-Standard" bezeichnet wird. Das
Gründungs- und Definitionsgremium The Hermes Standard Initiative steht allen Anbietern von
Ausrüstungen offen, die sich aktiv daran beteiligen möchten, die Vorteile von Industrie 4.0 für ihre
Kunden zu nutzen.
