15
Bestückköpfe
Allgemeines
Kopfmodularität
Die SIPLACE Bestückauto-
maten zeichnen sich durch
maximale Flexibilität beim
Produktionsprozess aus.
Diese Flexibilität wird unter
anderem durch die Kopfmo-
dularität der Bestückautoma-
ten erreicht, denn abhängig
von der Produktionsanforde-
rung lassen sich unter-
schiedliche
Bestückkopfvarianten konfi-
gurieren.
Der SIPLACE SpeedStar
und der SIPLACE MultiStar
arbeiten nach dem
Collect&Place-Modus, d. h.
innerhalb eines Zyklus wer-
den 20 bzw.12 Bauelemente
abgeholt bzw. „gesammelt“,
auf dem Weg zur Leiterplatte
optisch zentriert und in die
erforderliche Bestücklage
gedreht. Anschließend wer-
den sie sanft und positions-
genau auf die Leiterplatte
aufgesetzt. Das Prinzip eig-
net sich insbesondere für die
High-Speed Bestückung von
Standardbauelementen.
Der SIPLACE MultiStar
arbeitet nach dem
Pick&Place-Prinzip. Vom
SIPLACE MultiStar werden 2
Bauelemente vom Bestück-
kopf abgeholt, auf dem Weg
zur Bestückposition optisch
zentriert und in die erforderli-
che Bestücklage gedreht.
Dieses Prinzip eignet sich
insbesondere für eine
schnelle und präzise Bestü-
ckung von großen Bauele-
menten.
Der SIPLACE MultiStar
arbeitet sowohl nach dem
Collect&Place als auch nach
dem Pick&Place-Prinzip. Im
Mixed Modus kann er diese
beiden bisher strikt getrenn-
ten Modi in einem Bestück-
zyklus kombinieren.
Pick&Place-Modus (Twin
Head)
Der hochpräzise SIPLACE
TwinStar arbeitet nach dem
Pick&Place-Prinzip. Vom
SIPLACE TwinStar werden
zwei Bauelemente vom
Bestückkopf abgeholt, auf
dem Weg zur Bestückposi-
tion optisch zentriert und in
die erforderliche Bestücklage
gedreht. Dieses Prinzip eig-
net sich insbesondere für
eine schnelle und präzise
Bestückung von Sonder-
bauelementen, für die z.B.
Greifer notwendig sind.
Control und Selflearning
Funktionen
Verschiedene Control und
Selflearning Funktionen stei-
gern die Zuverlässigkeit der
SIPLACE Bestückköpfe.
BE-Sensor
Prüft vor dem Abhol- und
Bestückprozess die
Anwesenheit des Bauele-
ments an der Pipette
Digitale Kameras
Prüfen die Lage jedes
Bauelementes an der
Pipette. Die Prüfung
erfolgt dabei zeitneutral in
einem Schritt, bei optima-
ler Ausleuchtung jedes
einzelnen Bauelementes.
Kraftsensor
Überwacht die vorgegebe-
nen Aufsetzkräfte der
Bauelemente.
Mittels Sensor-Stopp-Ver-
fahren werden Höhendif-
ferenzen beim Abholen
und Wölbungen der LP
beim Bestücken ausgegli-
chen.
Vakuumsensor
Prüft ob das Bauelement
korrekt abgeholt bzw.
abgesetzt wurde.
Collect&Place Modus
Pick&Place Modus
(SIPLACE MultiStar)
Mixed Modus
16

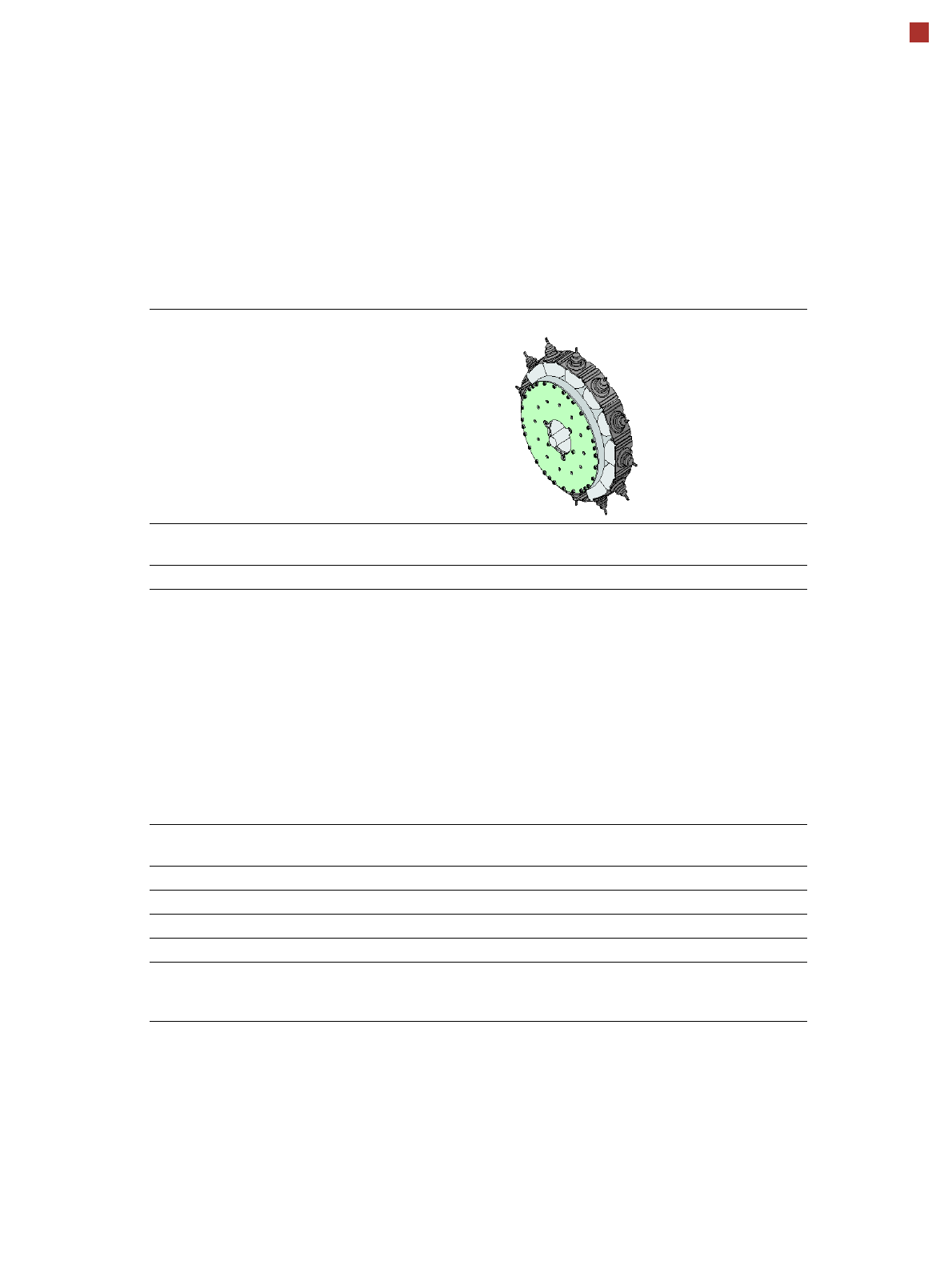

Bestückköpfe
SIPLACE SpeedStar (C&P20 P)
SIPLACE SpeedStar(C&P20 P)
mit BE-Kameratyp 23 mit BE-Kameratyp 41
BE-Spektrum
a
a) Beachten Sie bitte, dass das bestückbare BE-Spektrum auch von den Pad Geometrien, den kundenspe-
zifischen Standards, den BE-Verpackungstoleranzen und den BE-Toleranzen beeinflusst wird.
01005 bis 2220, Melf, SOT,
SOD
0201 (metrisch) bis 2220, Melf,
SOT, SOD, Bare-Die, Flip-Chip
BE-Spezifikationen
max. Höhe
min. Beinchenraster
min. Beinchenbreite
min. Ballraster
min. Balldurchmesser
min. Abmessungen
max. Abmessungen
max. Gewicht
4 mm
0,25 mm
0,1 mm
0,4 mm
0,2 mm
0,18 mm x 0,18 mm
6 mm x 6 mm
1 g
4 mm
0,08 mm
0,03 mm
0,10 mm
0,05 mm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Programmierbare
Aufsetzkraft
0,5 - 4,5 N 0,5 - 4,5 N
Pipettentypen 40xx 40xx
X/Y-Genauigkeit
b
b) Die Genauigkeitswerte werden im Rahmen der Maschinenabnahme nachgewiesen und entsprechen den
Bedingungen aus dem ASM Liefer- und Leistungsumfang.
± 36 µm / 3σ ± 36 µm / 3σ
Winkelgenauigkeit ± 0,5° / 3σ ± 0,5° / 3σ
Beleuchtungsebenen 5 5
Standardfunktionen Hochauflösende Kopfkamera, Vakuumsensor, Kraftmessung, BE-Sensor,
integrierte Drehstation pro Segment, Kontrolle der LP-Wölbung, Einzelauf-
nahme pro Bauelement
17
Bestückköpfe
SIPLACE MultiStar (CPP)
SIPLACE MultiStar (CPP)
mit BE-Kameratyp 30 mit BE-Kamertyp 33
(stationäre Kamera)
BE-Spektrum
a
a) Beachten Sie bitte, dass das bestückbare BE-Spektrum auch von den Pad Geometrien, den kun-
denspezifischen Standards, den BE-Verpackungstoleranzen und den BE-Toleranzen beeinflusst wird.
01005 bis 27 mm x 27 mm 0402 bis 50 mm x 40 mm
b
b) Bei Mehrfachmessung eine Diagonale von 69 mm möglich (z.B. 60 mm x 10 mm).
BE-Spezifikationen
max. Höhe
c
max. Höhe
d
min. Beinchenraster
min. Beinchenbreite
min. Ballraster
min. Balldurchmesser
min. Abmessungen
max. Abmessungen
max. Gewicht
c) CPP-Kopf: in niedriger Montageposition (stationäre BE-Kamera nicht möglich).
d) CPP-Kopf: in hoher Montageposition.
6,0 mm
8,5 mm
0,25 mm
0,10 mm
e
/ 0,2 mm
f
0,25 mm
e
/ 0,35 mm
f
0,14 mm
e
/ 0,20 mm
f
0,4 mm x 0,2 mm
27 mm x 27 mm
4 g
e) für BE < 18 mm x 18 mm.
f) für BE 18 mm x18 mm.
11,5 mm
0,3 mm
0,15 mm
0,35 mm
0,2 mm
1,0mm x 0,5mm
50 mm x 40 mm
20 g
Programmierbare
Aufsetzkraft
1,0 - 15 N
g
g) Mit OSC-Paket
1,0 - 15 N
g
Pipettentypen 20xx, 28xx 20xx, 28xx
X/Y-Genauigkeit
h
h) Die Genauigkeitswerte werden im Rahmen der Maschinenabnahme nachgewiesen und entsprechen
den Bedingungen aus dem ASM Liefer- und Leistungsumfang.
± 41 µm / 3σ ± 34 µm / 3σ
Winkelgenauigkeit ± 0,20° / 3σ
i
, ± 0,38° / 3σ
j
i) BE-Abmessungen zwischen 6 mm x 6 mm und 27 mm x 27 mm.
j) BE-Abmessungen kleiner 6 mm x 6 mm.
± 0,14° / 3σ
Beleuchtungsebenen 5 6
Standardfunktionen Hochauflösende Kopfkamera, Vakuumsensor, Kraftmessung, BE-Sensor,
integrierte Drehstation pro Segment, Kontrolle der LP-Wölbung, Einzel-
aufnahme pro Bauelement
