Leiterplattenwölbung
LP-Wölbung quer zur Transportrichtung
max. 1 % der LP-Diagonale, aber nicht
mehr als 2 mm
LP-Wölbung während des Transports
Feste Klemmkante
Bewegliche Klemmvorrichtung
LP
Feste Klemmkante
Transportriemen
LP-Transportrichtung
Vordere Leiterplattenkante
Vordere Leiterplattenkante
LP-Wölbung in Transportrichtung + LP-Dicke < 5,5 mm
Aufbiegung vordere Leiterplattenkante max. 2,5 mm
Linker Transportriemen
Rechter Transportriemen
LP-Transportrichtung
26
Leiterplattenwölbung
LP-Wölbung beim Bestücken
Um die Bestückqualität und die Bestückge-
schwindigkeit nicht zu beeinträchtigen, wird
empfohlen, eine LP-Unterstützung, z. B. Smart
Pin Support, zu verwenden, sodass die LP-Wöl-
bung nach unten 0,5 mm nicht überschreitet.
LP-Wölbung nach oben max. 2 mm
LP-Unterstützung
LP-Wölbung nach unten max. 2 mm
Änderungen der Oberflächenposition werden automatisch von den Funktionen zum Erlernen der Höhe übernommen.
27
Smart Pin Support
Smart Pin Support
Mit Hilfe der Option Smart
Pin Support werden Sup-
port Pins automatisch auf
den Hubtisch gesetzt. Dazu
dient eine Greifereinheit, der
die Support Pins aus dem
Smart Pin Magazin holt und
auf die vorgegebenen Positi-
onen stellt.
Vor dem Setzen eines Smart
Support Pins wird der Setz-
bereich mit einem leichten
Luftstoß von eventuell vor-
handen Verunreinigungen
befreit. Zusätzlich wird die
korrkete Lage des Support
Pins nach dem Setzen mit
der Leiterplattenkamera
überprüft.
Smart Pin Magazin
Für verschiedene Maschi-
nenkonfigurationen stehen
Ihnen zwei verschiedene
Magazine für den automati-
schen Wechsel von maximal
5 oder maximal 10 Support
Pins zur Verfügung. Diese
Magazine sind auf einem
Magazinhalter befestigt und
werden an der BE-Wagen-
Einzugsvorrichtung montiert.
Programmierung
Die Positionen der Support
Pins im Bestückautomaten,
werden im Leiterplatten-Edi-
tor von SIPLACE Pro für jede
Leiterplattenseite festgelegt.
Über eine 3D Darstellung der
Leiterplatte und der Support
Pins können Sie mögliche
Kollisionen vom Support Pin
mit Bauelementen erkennen
und vermeiden, selbst beim
getakteten Transportieren
von überlangen Leiterplat-
ten.

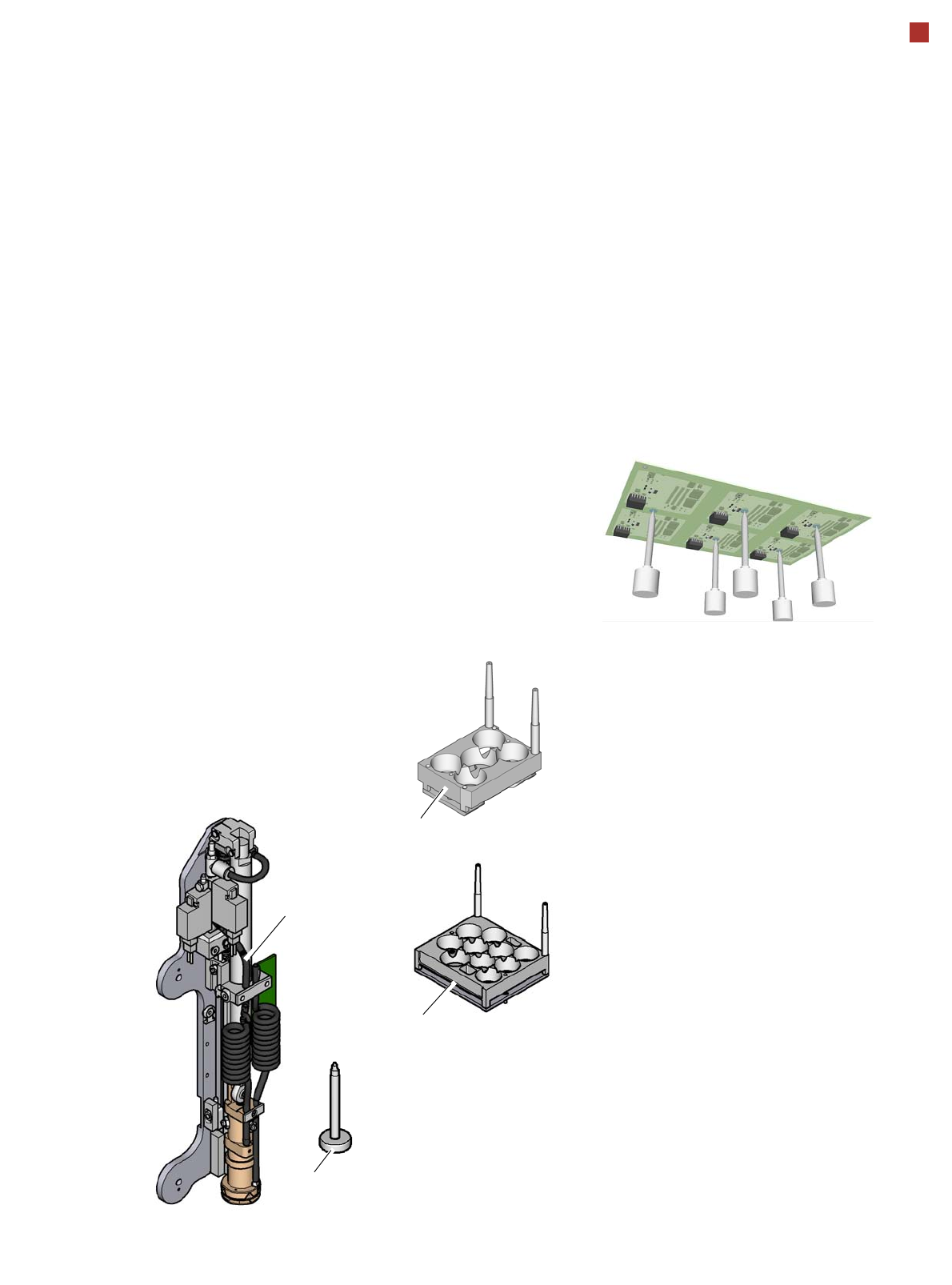

Support
Pin
Greifereinheit
Magazin W5
Magazin Q 10
