63 Technische Daten Abstandsmaße mit Ein-Ausgabebandverlängerung Alle Maße in mm.
62
Technische Daten
Abstandsmaße mit JTF-S/JTF-M
Alle Maße in mm.
63
Technische Daten
Abstandsmaße mit
Ein-Ausgabebandverlängerung
Alle Maße in mm.
64
Technische Daten
Transport und Anlieferungskonfiguration
Beschreibung
Innerhalb Europas wird der
Bestückautomat auf einer
stabilen Holzpalette ausgelie-
fert. Beim Versand nach
Übersee ist der Bestückauto-
mat in einer Holzkiste ver-
packt.
Anlieferungskonfiguration
• Die Transportspur des
Doppeltransportes beträgt
die voreingestellte Breite
von Spur 1 100mm, von
Spur 2 210mm.
• Beide Tastaturen, die
Bedienkonsole und die
Monitore sind demontiert.
• Die Meldeleuchte ist
demontiert.

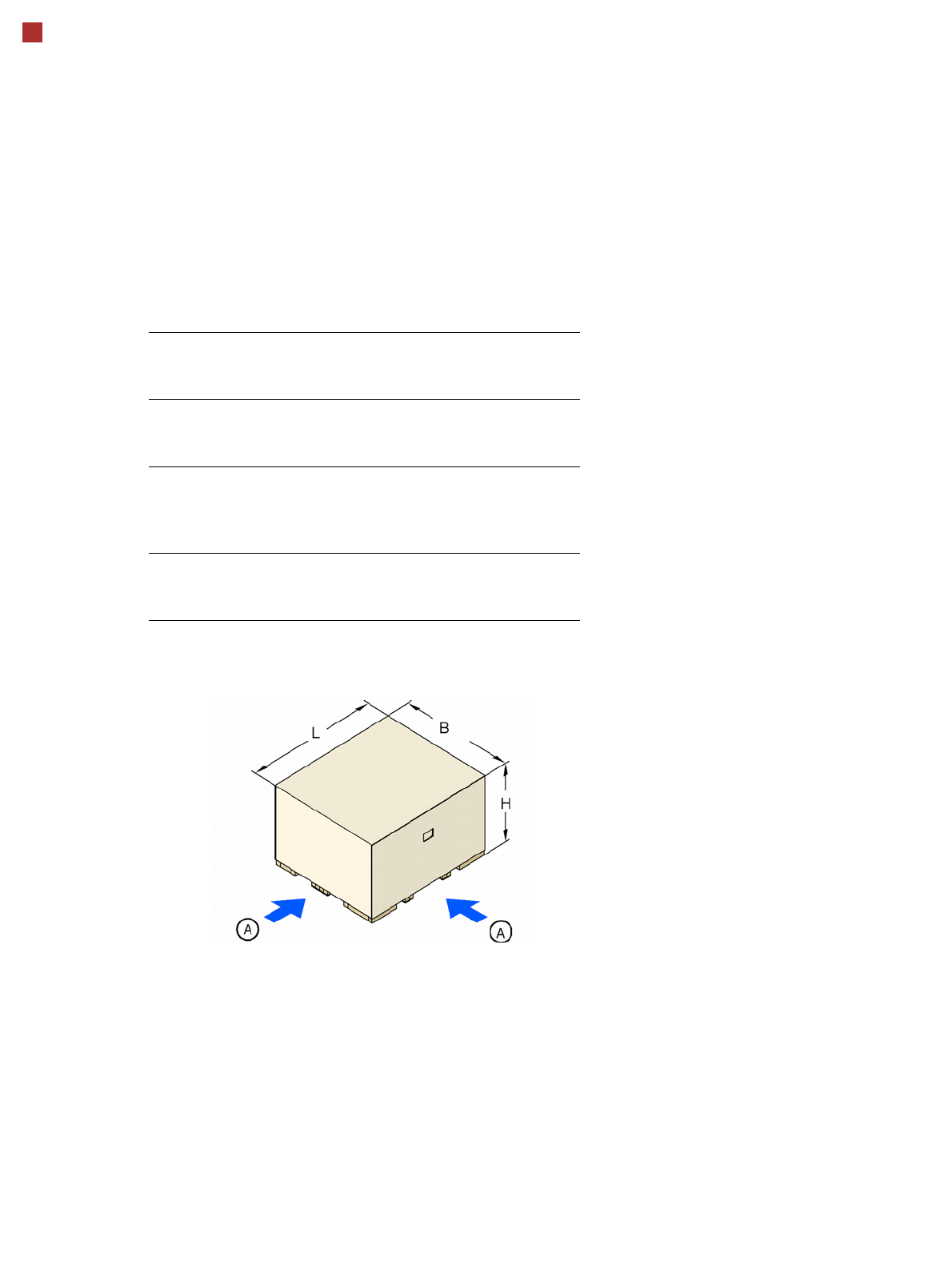

Transportmaße und Gewicht
Transportmittel
Zum Transport des Bestückautomaten in der Transportkiste
benötigt man einen Gabelstapler mit folgender Spezifikation:
Länge
Breite
Höhe
2000 mm
2960 mm
1620 mm
Gewicht Versand Versand
innerhalb Europas nach Übersee
3859 kg 4359 kg
Gabellänge
Tragkraft
Lichte Gabelweite
min. 1800 mm
min. 6000 kg
min. 350 mm
Ansatzpunkt
für den Gabelstapler
Ansatzpunkt
für den Gabelstapler
