35
Bauelementebereitstellung
Wafflepack Changer (WPC5/WPC6)
Der Wafflepack Changer
stellt Flatpack IC in Flächen-
magazinen bereit, sodass
beim Speichern und automa-
tischen Wechseln der Flä-
chenmagazine unnötiger
Zeitverlust vermieden wird.
Für einen weg- und zeitopti-
mierten Arbeitsablauf wird
die Rüstung des WPC exakt
auf die Bestückreihenfolge
abgestimmt.
Der Magazinspeicher mit
Flächenmagazinen verfährt
in vertikaler Richtung, bis
das gewünschte Magazin im
Zugriffsbereich der
Zuführachse liegt.
Die horizontale Zuführachse
transportiert das Flächen-
magazin vom Turm in den
Zugriffsbereich des Bestück-
kopfes. Das erste Magazin
wird bereitgestellt, sobald
eine LP in den LP-Transport
einfährt und gültige Nutzen
und Rüstdaten vorliegen.
Alle Magazinwechsel erfol-
gen zeitneutral während des
Bestückprozesses. JEDEC-
Magazine lassen sich ohne
Maschinenstillstand nachfül-
len. Fehlerhafte Bauele-
mente werden in das
ursprüngliche Magazin
zurückgelegt.
Der Waffle Pack Wechsler
kann nicht zusammen mit
dem SpeedStar (C&P20)
verwendet werden.
WPC6
Der WPC6 verfügt zusätzlich
über das Non-Stop Modul.
Dieses ermöglicht dem
Benutzer das Nachfüllen von
Flächenmagazinen während
dem Betrieb. Über das Non-
Stop Modul kann während
dem Betrieb die Belade-
klappe geöffnet und Flächen-
magazine eingelegt werden.
Über zusätzliche Funktionen
können Füllstände aktuali-
siert, oder einzelne Ebenen
manuell nachgefüllt werden.

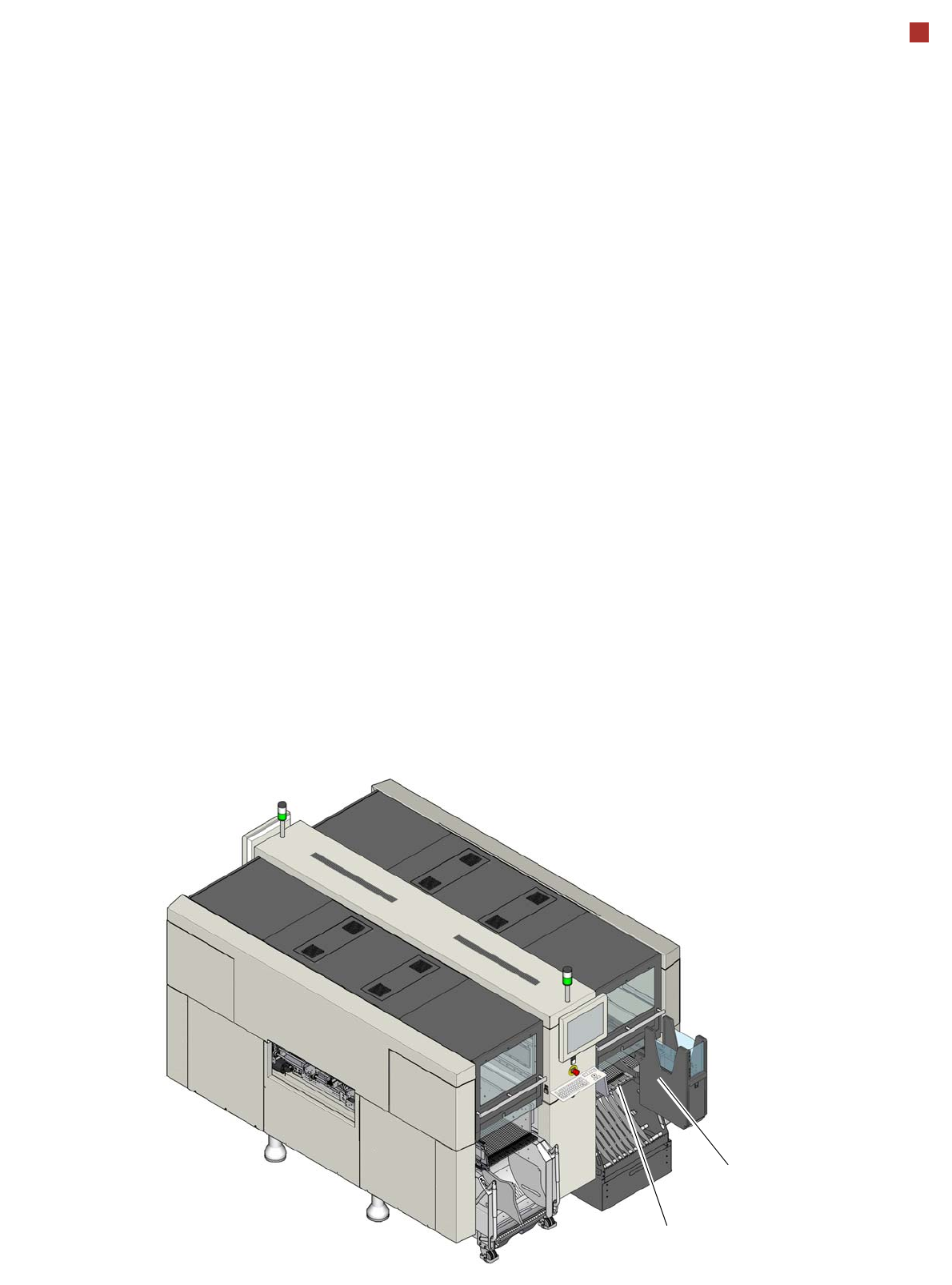

WPC6
Magazinspeicher
Non-Stop Modul
36
Bauelementebereitstellung
Wafflepack Changer (WPC5/WPC6)
Technische Daten
Elektrische Anschlusswerte
Abmessungen des WPC5/WPC6
Länge x Breite
Höhe
bei 900 mm LP-Transporthöhe
bei 930 mm LP-Transporthöhe
bei 950 mm LP-Transporthöhe
1520 mm x 360 mm
1430 mm
1460 mm
1480 mm
Gewicht WPC5
Grundausstattung (mit Kassetten und Flächenmagazinträgern)
Vollgesrüstet (mit Flächenmagazinträgern und Kassette mit Bauele-
menten)
ca. 270 kg
ca. 320 kg
Gewicht WPC6
Grundausstattung (mit Kassetten und Flächenmagazinträgern)
Vollgesrüstet (mit Flächenmagazinträgern und Kassette mit Bauele-
menten)
ca. 280 kg
ca.330 kg
Flächenlast des WPC5/WPC6 ≤ 25 N/cm²
Gewicht des Flächenmagazinträgers 0,8 kg
Abmessungen des Flächenmagazinträgers (LxBxH) 360 mmx 260 mm x 6 mm
Abmessungen des Flächenmagazins (LxBxH) 347 mm x 235 mm x 15 mm
Höhe des Flächenmagazins inklusive Bauelement
Standard (alle Ebenen belegt)
WPC5
WPC6
Hohe Bauelemente (Auslassen von Ebenen)
a
WPC5
b
WPC6
b
a) Ab Seriennummer B3xxx (WPC5) / C3xxx (WPC6)
b) 29 mm (Bauelementhöhe + Höhe Flächenmagazin) in Verbindung mit X-Serie S.
15 mm
15 mm
45 mm
45 mm
Teilung Ebene zu Ebene 17 mm (± 2 mm)
Speicherkapazität 28 Flächenmagazinträger
Wechselzeit für Flächenmagazinträger
über 1 Ebene
über 10 Ebenen
über 27 Ebenen
1,9 s
2,3 s
2,8 s
Anschlussspannung 3 x 200 V~ ± 5 %; 50/60 Hz (Japan)
3 x 208 V~ ± 5 %; 50/60 Hz (U.S.A)
3 x 230 V~ ± 5 %; 50/60 Hz
3 x 380 V~ ± 5 %; 50/60 Hz
3 x 400 V~ ± 5 %; 50/60 Hz (Europa)
3 x 415 V~ ± 5 %; 50/60 Hz
Nennscheinleistung
1,5 kVA
Nennwirkleistung
1,0 kW
37
Bauelementebereitstellung
SIPLACE JTF-S/JTF-M
Der SIPLACE JTF-S/JTF-M
ist ein automatischer und
schneller Wechsler für
Standard JEDEC
Flächenmagazine. Bei den
Bestückautomaten der
SIPLACE X-Serie S kann
anstelle des BE-Wagens ein
SIPLACE JTF-S/JTF-M auf
einem festen Tisch installiert
werden. Der SIPLACE JTF-
S/JTF-M belegt einen festen
Bereich von Spuren auf dem
festen Tisch.
Der SIPLACE JTF-S/JTF-M
ist in zwei Versionen
verfügbar
• SIPLACE JTF-S
• SIPLACE JTF-M
SIPLACE JTF-S
Der SIPLACE JTF-S
bevorratet einen Stapel von
bis zu 30 dünnen oder 20
dünnen JEDEC
Flächenmagazinen und stellt
diese nacheinander bereit.
Dem Bestückautomaten
kann ein Bauelemente-Typ
mit einer konstanten
Flächenmagazin-
Wechselzeit zugeführt
werden.
SIPLACE JTF-M
Der SIPLACE JTF-M
bevorratet bis zu 18 dünne
oder 14 dicke JEDEC
Flächenmagazine (je nach
Magazintyp) in einer
wechselbaren Kassette und
stellt diese selektiv bereit.
Dem Bestückautomaten
können somit verschiedene
Bauelemente-Typen mit
einer variablen
Flächenmagazin-
Wechselzeit zugeführt
werden.
JTF-S/JTF-M
Fester Bauelemente-Tisch
