25 Leiterplattenwölbung LP-Wölbung quer zur T ransportrichtung max. 1 % der LP-Diagonale, aber nicht mehr als 2 mm LP-Wölbung während des Transports Feste Klemmkante Bewegliche Klemmvorrichtung LP Feste Klemmkante Transp…

100%1 / 72
24
Leiterplattentransport
I-Placement
Alternierender Bestückmodus
Alternierender oder
I-Placement Bestückmodus
Abstand äußere Transportkan-
ten: 680 mm, 2 Spuren, äußere
Transportkanten fest
Alternierender Bestückmo-
dus
Abstand äußere Transportkan-
ten: 601 mm, Doppeltransport
im Modus Einfachtransport,
rechte Transportkante fest
a
max. 320
Bewegliche Transportkante
Feste Transportkante
a) Dargestellt sind nur die Einstellungen mit fester rechter Transportkante. Auch die Einstellung mit fester linker
Transportkante ist möglich. Alle Maße in Millimeter.
max. 320
344
680 (27“)
min. 35
-344
+258
max. 601
Einstellbare Wangenposition und max. LP Breite
Wangenposition Max. LP Breite Abstand der festen Wangen zueinander, für verschiedene Einstel-
lungen der festen Wangenposition.
Außen Rechts oder Links
234,2 mm 216 mm 468,4 mm 251,7 mm
254 mm 236 mm 508 mm 272 mm
259,7 mm 242 mm 519,4 mm 277,2 mm
268 mm 250 mm 536 mm 286 mm
268 mm SMEMA 250 mm 536 mm 285,5 mm
281 mm 260 mm 562 mm 299 mm
281 mm SMEMA 260 mm 562 mm 298,5 mm
320 mm 300 mm 640 mm 337,5 mm
344 mm 320 mm 688 mm 362 mm
Kundenspezifisch max. 320 mm max. 688 mm max. 362 mm
25

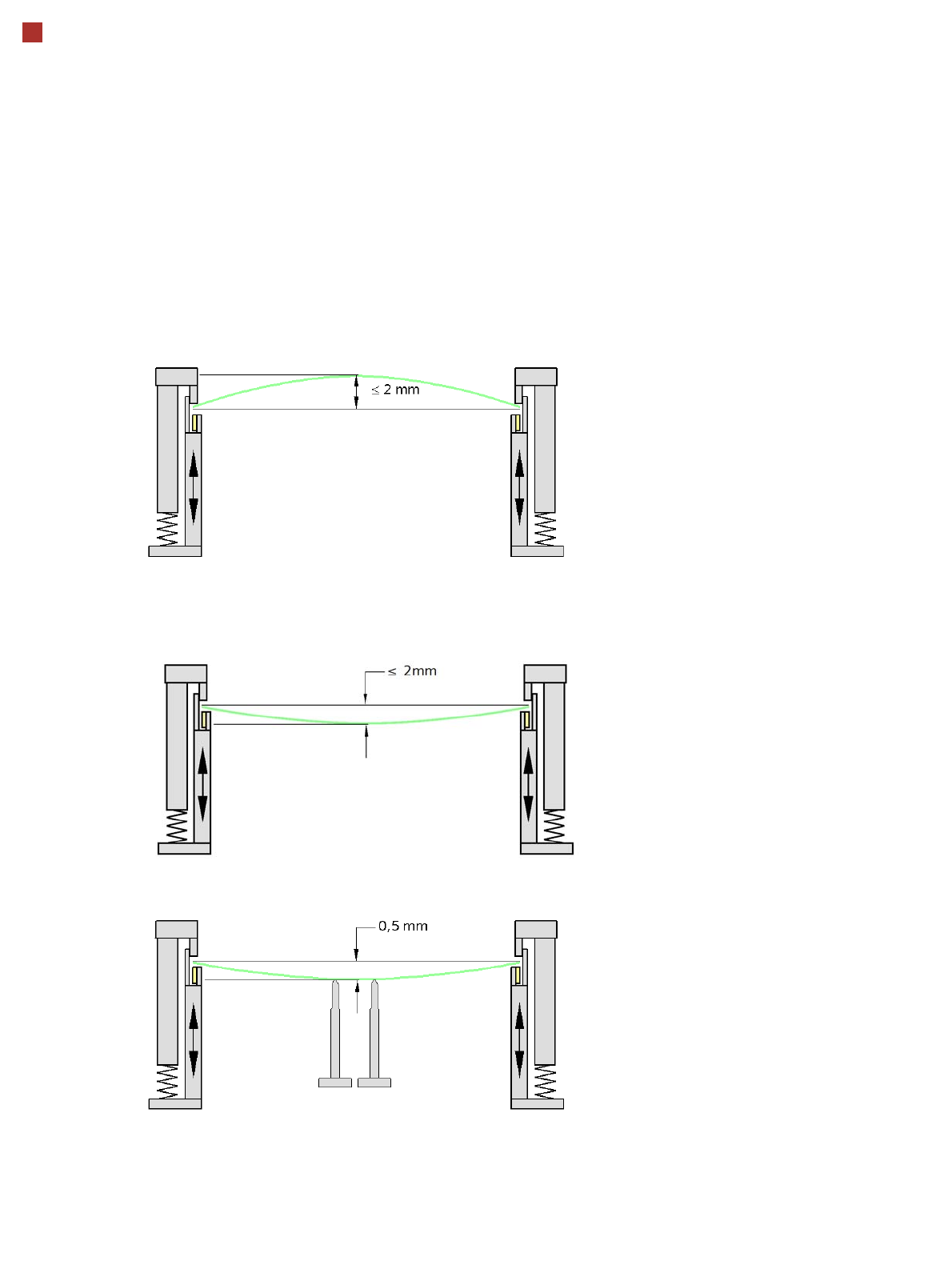

Leiterplattenwölbung
LP-Wölbung quer zur Transportrichtung
max. 1 % der LP-Diagonale, aber nicht
mehr als 2 mm
LP-Wölbung während des Transports
Feste Klemmkante
Bewegliche Klemmvorrichtung
LP
Feste Klemmkante
Transportriemen
LP-Transportrichtung
Vordere Leiterplattenkante
Vordere Leiterplattenkante
LP-Wölbung in Transportrichtung + LP-Dicke < 5,5 mm
Aufbiegung vordere Leiterplattenkante max. 2,5 mm
Linker Transportriemen
Rechter Transportriemen
LP-Transportrichtung
26
Leiterplattenwölbung
LP-Wölbung beim Bestücken
Um die Bestückqualität und die Bestückge-
schwindigkeit nicht zu beeinträchtigen, wird
empfohlen, eine LP-Unterstützung, z. B. Smart
Pin Support, zu verwenden, sodass die LP-Wöl-
bung nach unten 0,5 mm nicht überschreitet.
LP-Wölbung nach oben max. 2 mm
LP-Unterstützung
LP-Wölbung nach unten max. 2 mm
Änderungen der Oberflächenposition werden automatisch von den Funktionen zum Erlernen der Höhe übernommen.
