Technische Daten im Überblick
Maximalwerte
Bestückleistung
Benchmark Wert 150.000 BE/h
Bauelementespektrum 0201 (metrisch) - 125 mm x 200 mm
Bestückgenauigkeit ± 22 µm, (3
σ)
Bereitstellkapazität (BE-Wagen X) 160 Gurtzuführmodule 8 mm X
Leiterplattenformat (Länge x Breite) 850 mm
a
x 560 mm
a) Mit Lizenz „Lange Leiterplatte“ und mit Ein-Ausgabebandverlängerung.
Kamera 6 Beleuchtungsebenen
Maschinenschutz: Telegrau
(RAL 7047)
Maschinenfarben
Abdeckungen: Telegrau
(RAL 7047)
Hauben: Perldunkelgrau
(RAL 9023)
Griffe: Rubinrot
(RAL 3003)
6
SIPLACE X-Serie
Maschinenbeschreibung
Intelligente Bestück-
lösungen für maximale
Ansprüche
Egal ob maximale Flexibilität,
höchste Bestückleistung
oder Qualität im Bestückpro-
zess gefragt sind: Die
SIPLACE X-Serie verfügt
über die notwendige Techno-
logie, um jede Herausforde-
rung der SMT-Fertigung zu
bewältigen. Sie bietet alle
Innovationen und Features,
die für eine effiziente Elektro-
nikfertigung heute und in
Zukunft relevant sind und
eröffnet bislang nicht vorhan-
dene Möglichkeiten zur Stei-
gerung von Effizienz und
Produktivität.
Höchste Modularität für
jede Anforderung
Die kompakt gebaute
SIPLACE X-Serie bildet
damit die ideale Basis für
neue, zukunftsorientierte
Fertigungskonzepte, die sich
schnell an dynamisch verän-
dernde Kundenanforderun-
gen anpassen – ohne dafür
wie in traditionellen Fertigun-
gen die SMT-Linien aufwän-
dig umstellen zu müssen.
Die SIPLACE Bestückauto-
maten der X-Serie werden in
vier verschiedenen Varian-
ten angeboten
• SIPLACE X2 S (520210)
• SIPLACE X3 S (520310)
• SIPLACE X4 S (520480)
• SIPLACE X4i S (520440)
Die Zahlen in den Typbe-
zeichnungen repräsentieren
die Anzahl der Portale. An
jedem Portal sitzt ein
Bestückkopf.
Mit nur drei Bestückköpfen
deckt die SIPLACE X-Serie
das gängige Bauteilspektrum
komplett ab. Als ideale
Ergänzung zu dem bewähr-
ten SIPLACE TwinStar und
dem superschnellen
SIPLACE SpeedStar
kommt dabei der
SIPLACE Multistar-
Bestückkopf zum Einsatz.
Beim Leiterplattentrans-
port stehen dem Anwender
unterschiedliche Varianten
zur Verfügung: Der Ein-
fachtransport und der flexi-
ble Doppeltransport.
7

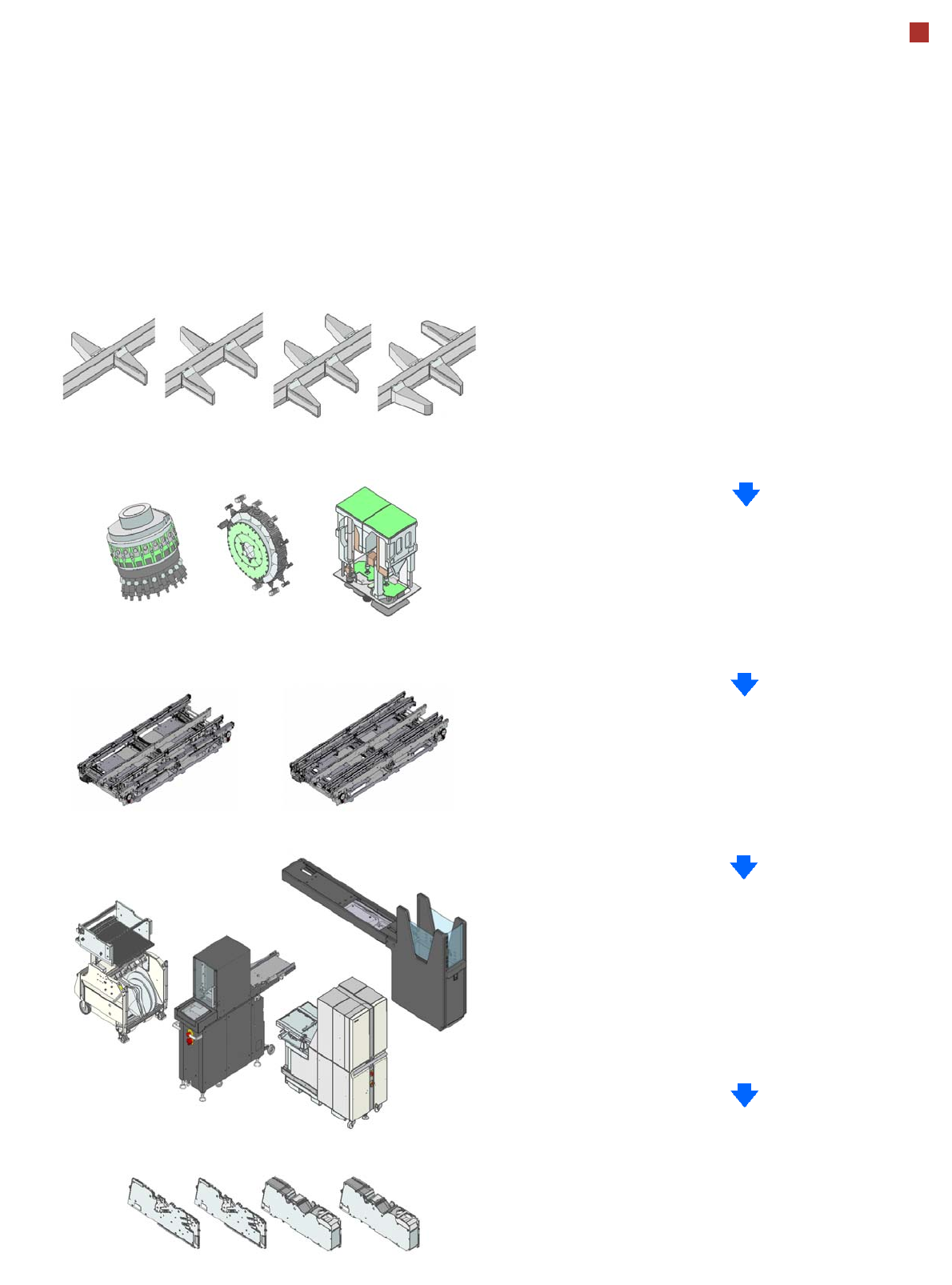

Modulares Maschinenkonzept
Übersicht
Bestückautomat ohne Köpfe und BE-Wagen
X2 S
X3 S
X4 S
X4i S
Auswahl der Bestückköpfe
MultiStar (CPP)
SpeedStar (C&P20 P)
TwinStar (TH)
Auswahl des Transports
Einfachtransport
Flexibler Doppeltransport
Auswahl der BE-Zuführung
BE-Wagen
WPC5 oder WPC6
MTC
JTF-S/JTF-M
Auswahl der Zuführmodule
X-Gurtzuführmodule
Linear Dipping Unit X
Label Presenter
MeasuringFeeder X
Kundenspezifische Sonder-Förderer
