34 Bauelementebereitstellung Matrix Tray Changer (MTC) Technische Daten Elektrische An schlusswert e T urm 1 (XL) T urm 2 Abmessungen Länge x Breite Höhe 1305 mm x 600 mm 1560 mm bei 900 mm LP-Transporthöhe 1590 mm bei 9…

Bauelementebereitstellung

Matrix Tray Changer (MTC)

Sollen für den Bestückpro-

zess Bauelemente in mehre-

ren Flächenmagazinen

bereitgestellt werden, emp-

fiehlt sich ein automatischer

Magazinwechsel mit Hilfe

eines Matrix Tray Changer

(MTC).

Bei den Bestückautomaten

der SIPLACE X2 S / X3 S /

X4 S kann am Stellplatz 2

anstelle des BE-Wagens ein

MTC angedockt werden.

Über die Serviceklappe im

Maschinenschutz der

SIPLACE X2 S / X3 S / X4 S

erhalten Sie Zugang zum

vorderen Bereich der

Zuführachse.

Für einen weg- und zeitopti-

mierten Arbeitsablauf wird

die Rüstung des MTC exakt

auf die Bestückreihenfolge

abgestimmt. Zwei Türme mit

Flächenmagazinen verfah-

ren unabhängig voneinander

in vertikaler Richtung, bis

das gewünschte Magazin im

Zugriffsbereich der

Zuführachse liegt. Die hori-

zontale Zuführachse trans-

portiert das Flächenmagazin

vom Turm in den Zugriffsbe-

reich des Bestückkopfes.

Das erste Magazin wird

bereitgestellt, sobald eine LP

in den LP-Transport einfährt

und gültige Nutzen und Rüst-

daten vorliegen.

Alle weiteren Magazinwech-

sel erfolgen zeitneutral wäh-

rend des Bestückprozesses.

JEDEC- Magazine lassen

sich ohne Maschinenstill-

stand nachfüllen. Fehlerhafte

Bauelemente werden in das

ursprüngliche Magazin

zurückgelegt.

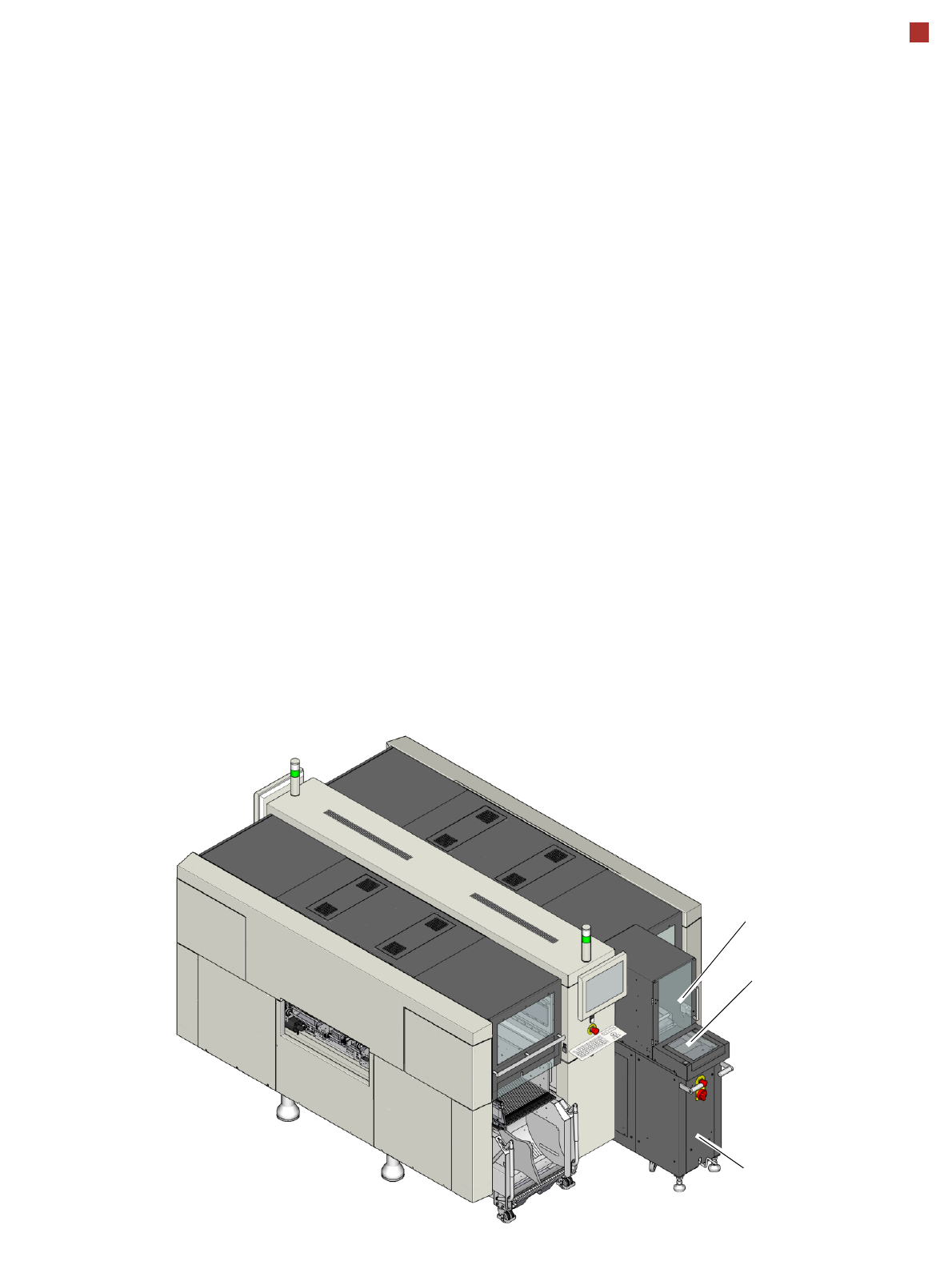

Turm 2

Turm 1

MTC

Bauelementebereitstellung

Matrix Tray Changer (MTC)

Technische Daten

Elektrische Anschlusswerte

Turm 1 (XL) Turm 2

Abmessungen

Länge x Breite

Höhe

1305 mm x 600 mm

1560 mm bei 900 mm LP-Transporthöhe

1590 mm bei 930 mm LP-Transporthöhe

1640 mm bei 950 mm LP-Transporthöhe

Gewicht (Grundausstattung)

ca. 500 kg (mit Kassetten und Flächenmagazinträgern)

Gewicht (vollständig gerüstet)

ca. 534 kg (mit Bauelementen)

Gewicht (bewegte Massen)

ca. 80 kg ca. 43,5 kg

Kassetten-Größe (L x B x H)

391,2 x 305,6 x 93,3 mm³ 352,7 x 154,8 x 133,8 mm³

Kassetten-Gewicht

(vollständig gerüstet)

(ohne Flächenmagazinträger)

ca. 11 kg

ca. 1,7 kg

ca. 7,5 kg

ca. 1,35 kg

Gewicht des

Flächenmagazinträgers

850 g 150 g

Abmessungen des

Flächenmagazinträgers

(L x B x H)

368 mm x 295,8 m

m x 11,1 mm 371 mm x 146 mm x 10,1 mm

Teilung Kassette zu Kassette

96 mm 135 mm

Teilung Ebene zu Ebene

12 mm 11,8 mm

Speicherkapazität

30 Flächenmagazinträger XL mit

60 JEDEC oder

30 Sondermagazinen

maximaler Größe

40 Flächenmagazinträger mit

40 JEDEC-Flächen-

magazinen

Wechselzeit (über 5 Ebenen)

ca. 2s ca. 1,5s

Max. Höhe von BE und Flä-

chenmagazin inkl. Toleranzen

alle Ebenen belegt

eine Ebene frei

zwei Ebenen frei

8,5 mm

19,5 mm

31,5 mm

8,5 mm

19,5 mm

–

Anschlussspannung 3 x 200 V~ ± 5%; 50/60 Hz (Japan)

3 x 208 V~ ± 5%; 50/60 Hz (U.S.A.)

3 x 400 V~ ± 5%; 50/60 Hz (Europa)

Gesamtleistung 1,5 kW

Bauelementebereitstellung

Wafflepack Changer (WPC5/WPC6)

Der Wafflepack Changer

stellt Flatpack IC in Flächen-

magazinen bereit, sodass

beim Speichern und automa-

tischen Wechseln der Flä-

chenmagazine unnötiger

Zeitverlust vermieden wird.

Für einen weg- und zeitopti-

mierten Arbeitsablauf wird

die Rüstung des WPC exakt

auf die Bestückreihenfolge

abgestimmt.

Der Magazinspeicher mit

Flächenmagazinen verfährt

in vertikaler Richtung, bis

das gewünschte Magazin im

Zugriffsbereich der

Zuführachse liegt.

Die horizontale Zuführachse

transportiert das Flächen-

magazin vom Turm in den

Zugriffsbereich des Bestück-

kopfes. Das erste Magazin

wird bereitgestellt, sobald

eine LP in den LP-Transport

einfährt und gültige Nutzen

und Rüstdaten vorliegen.

Alle Magazinwechsel erfol-

gen zeitneutral während des

Bestückprozesses. JEDEC-

Magazine lassen sich ohne

Maschinenstillstand nachfül-

len. Fehlerhafte Bauele-

mente werden in das

ursprüngliche Magazin

zurückgelegt.

Der Waffle Pack Wechsler

kann nicht zusammen mit

dem SpeedStar (C&P20)

verwendet werden.

WPC6

Der WPC6 verfügt zusätzlich

über das Non-Stop Modul.

Dieses ermöglicht dem

Benutzer das Nachfüllen von

Flächenmagazinen während

dem Betrieb. Über das Non-

Stop Modul kann während

dem Betrieb die Belade-

klappe geöffnet und Flächen-

magazine eingelegt werden.

Über zusätzliche Funktionen

können Füllstände aktuali-

siert, oder einzelne Ebenen

manuell nachgefüllt werden.

WPC6

Magazinspeicher

Non-Stop Modul
