54 Technische Daten Abmessungen des Bestückautomaten Schwerpunkt des Bestückautomaten X = 1400 mm Y = 1050mm Z = 630 mm S = Schwerpunkt Diese Schwerpu nktkoordina ten gelten für den Aut omaten bei einer LP- Transport höh…
53
Technische Daten
Maße und Aufstellbedingungen
Länge
a
Ohne Bandverlängerung und ohne Eingreifschutz
Ohne Bandverlängerung und mit Eingreifschutz
Mit Eingabebandverlängerung
Mit Ein- und Ausgabebandverlängerung
a) Gemessen über die Außenkontur des Maschinenschutzes.
1915 mm
1948 mm
2175 mm
2435 mm
Breite
Außenkontur des Maschinenschutzes
mit Monitor und Tastatur
am BE-Wagen und Tischposition "Außen" (Griff eingeklappt)
am BE-Wagen und Tischposition "Außen" (Griff ausgeklappt)
2647 mm
2940 mm
2890 mm
3640 mm
Höhe des Automaten (bei LP-Transporthöhe 930 mm)
bis Oberkante Monitor
mit Meldeleuchte 2-farbig
mit Meldeleuchte 3-farbig
ohne Meldeleuchte (Verpackungshöhe)
mit aufgeklappten Schutzhauben
1630 mm
1852 mm
1893 mm
1658 mm
2120 mm
Bodenfreiheit des Automaten
(bei LP-Transporthöhe 900 mm)
(bei LP-Transporthöhe 930 mm)
(bei LP-Transporthöhe 950 mm)
195 mm ± 15 mm
225 mm ± 15 mm
245 mm ± 15 mm
Gewicht
SIPLACE X4i S (Maschine ohne BE-Wagen)
SIPLACE X4i S (Vollausrüstung mit Zuführmodule)
SIPLACE X4 S (Maschine ohne BE-Wagen)
SIPLACE X4 S (Vollausrüstung mit Zuführmodule)
SIPLACE X3 S (Maschine ohne BE-Wagen)
SIPLACE X3 S (Vollausrüstung mit Zuführmodule)
SIPLACE X2 S (Maschine ohne BE-Wagen)
SIPLACE X2 S (Vollausrüstung mit Zuführmodule)
3430 kg
4000 kg
3430 kg
4000 kg
3410 kg
3970 kg
3390 kg
3950 kg
Stellfläche
b
b) Gemessen über die Außenkontur des Maschinenschutzes und über die Tastatur (ohne Bandverlängerung).
5,73 m²
Flächenlast
X-Serie mit 4 BE-Wagen X 6,1 kN/m²
Anzahl der Maschinenfüße 6
Maximale Geräuschentwicklung 75 dB (A)
Raumtemperatur zwischen 15°C und 35°C
Luftfeuchtigkeit 30% bis 75% (Im Mittel nicht höher
als 45%, sodass Kondensation am
Bestückautomaten auf jeden Fall aus-
geschlossen ist.)
54
Technische Daten
Abmessungen des Bestückautomaten
Schwerpunkt des Bestückautomaten
X = 1400 mm
Y = 1050mm
Z = 630 mm
S = Schwerpunkt
Diese Schwerpunktkoordinaten gelten für den Automaten bei einer LP-Transporthöhe von
930 mm.
55
Technische Daten

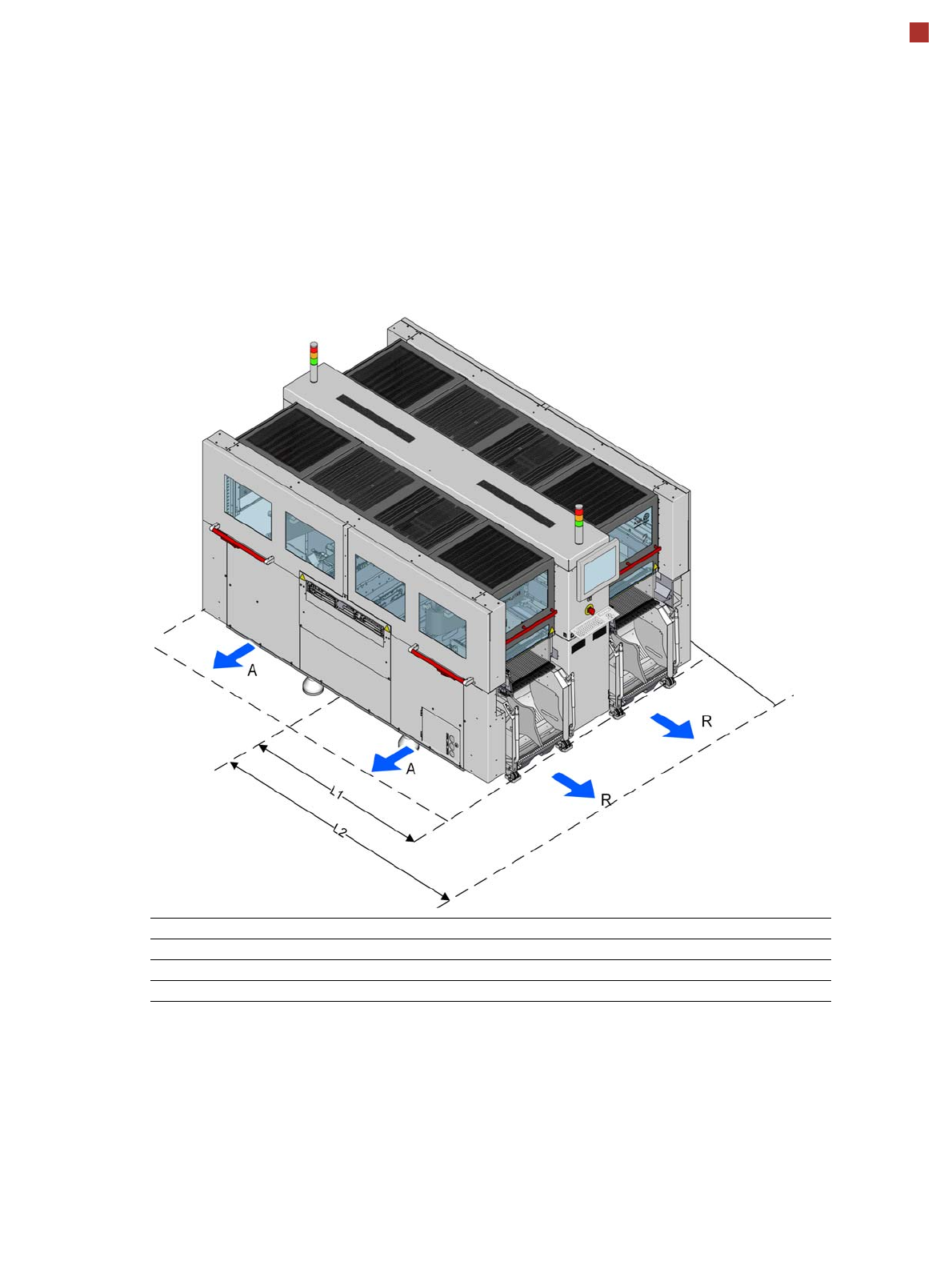

Rangierradien der BE-Wagen X
Arbeitsbereich (A) und Mindestabstand zu nebenstehender Maschine 500 mm
Rangierradius (R) Stellplatzposition 600 mm
Abstand L1: Maschinenmitte zur Außenkante BE-Wagen X 1470 mm
Abstand L2: Maschinenmitte zur Wand 2070 mm
