3
SIPLACE X-Serie
Inhalt
Technische Daten im Überblick 5
Maximalwerte 5
SIPLACE X-Serie 6
Maschinenbeschreibung 6
Modulares Maschinenkonzept 7
Beispiel SIPLACE X2 S 8
Beispiel SIPLACE X3 S 9
Beispiel SIPLACE X4 S 10
Beispiel SIPLACE X4i S 11
Maschinenleistung 12
Bestückköpfe 15
Allgemeines 15
SIPLACE SpeedStar (C&P20 P) 16
SIPLACE MultiStar (CPP) 17
SIPLACE TwinStar (TH) 18
Pipettenwechsler 19
Technische Daten 20
Leiterplattentransport 21
Einfach- und flexibler Doppeltransport 21
Technische Daten 22
Bestückmodi 23
Alternierender Bestückmodus 24
Leiterplattenwölbung 25
Smart Pin Support 27
Bauelementebereitstellung 28
BE-Wagen X 28
SIPLACE SmartFeeder X/Xi 29
Alternative SIPLACE Module 30
SIPLACE MeasuringFeeder X 31
Halterungen für Flächenmagazine 32
Matrix Tray Changer (MTC) 33
Technische Daten 34
Wafflepack Changer (WPC5/WPC6) 35
Technische Daten 36
SIPLACE JTF-S/JTF-M 37
Technische Daten 38
4
SIPLACE X-Serie
Inhalt
SIPLACE Vision 39
Höchste Bestückleistung und beste Qualität 39
Bauelemente-Erkennung 41
Leiterplatten-Lageerkennung 43
Barcodetypen 45
OSC-Paket 47
ASM Softwareprodukte 48
Übersicht 48
SIPLACE Stationssoftware 49
Allgemeines 49
Technische Daten 50
Elektrische Anschlusswerte und Energieverbrauch 50
Druckluftversorgung 51
Elektrischer Anschluss und Druckluft 52
Maße und Aufstellbedingungen 53
Abmessungen des Bestückautomaten 54
Schwerpunkt des Bestückautomaten 54
Rangierradien der BE-Wagen X 55
Rangierradien des MTC 56
Rangierradien des WPC 57
Abstandsmaße Einfachtransport 58
Abstandsmaße flexibler Doppeltransport 59
Abstandsmaße mit MTC 60
Abstandsmaße mit WPC 61
Abstandsmaße mit JTF-S/JTF-M 62
Abstandsmaße mit
Ein-Ausgabebandverlängerung 63
Transport und Anlieferungskonfiguration 64
Optionenliste 65
Sprachenübersicht 67
ESD Zertifikat 68
5
Technische Daten im Überblick
Maximalwerte
Bestückleistung
Benchmark Wert 150.000 BE/h
Bauelementespektrum 0201 (metrisch) - 125 mm x 200 mm
Bestückgenauigkeit ± 22 µm, (3
σ)
Bereitstellkapazität (BE-Wagen X) 160 Gurtzuführmodule 8 mm X
Leiterplattenformat (Länge x Breite) 850 mm
a
x 560 mm
a) Mit Lizenz „Lange Leiterplatte“ und mit Ein-Ausgabebandverlängerung.
Kamera 6 Beleuchtungsebenen

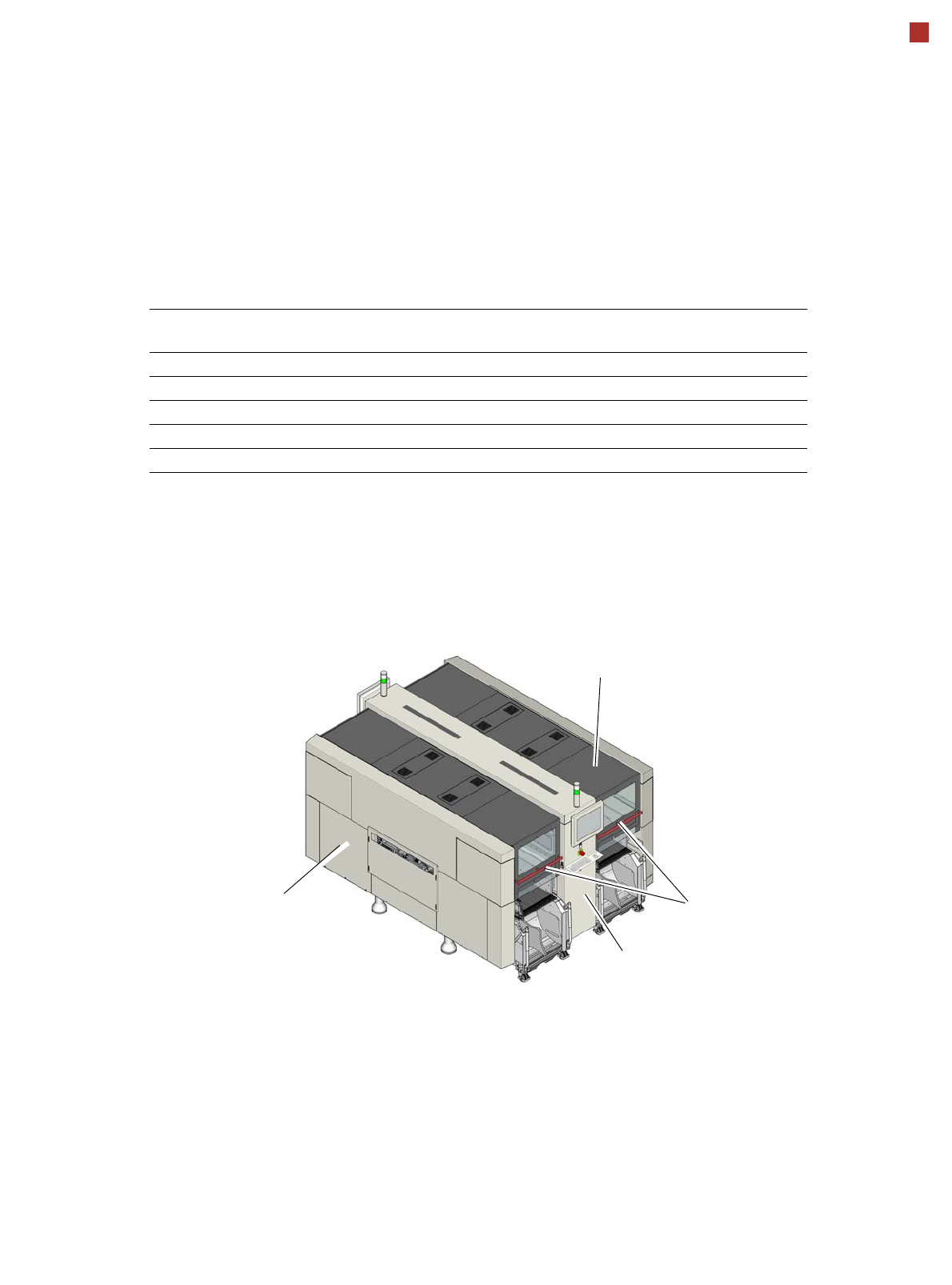

Maschinenschutz: Telegrau
(RAL 7047)
Maschinenfarben
Abdeckungen: Telegrau
(RAL 7047)
Hauben: Perldunkelgrau
(RAL 9023)
Griffe: Rubinrot
(RAL 3003)
