27 Smart Pin Support Smart Pin Support Mit Hilfe der Option Smart Pin Support werden Sup- port Pins aut omatisch auf den Hubtisch geset zt. Dazu dient eine Gr eifereinheit, der die Support Pins aus de m Smart Pin Magazin…

Leiterplattenwölbung

LP-Wölbung beim Bestücken

Um die Bestückqualität und die Bestückge-

schwindigkeit nicht zu beeinträchtigen, wird

empfohlen, eine LP-Unterstützung, z. B. Smart

Pin Support, zu verwenden, sodass die LP-Wöl-

bung nach unten 0,5 mm nicht überschreitet.

LP-Wölbung nach oben max. 2 mm

LP-Unterstützung

LP-Wölbung nach unten max. 2 mm

Änderungen der Oberflächenposition werden automatisch von den Funktionen zum Erlernen der Höhe übernommen.

Smart Pin Support

Mit Hilfe der Option Smart

Pin Support werden Sup-

port Pins automatisch auf

den Hubtisch gesetzt. Dazu

dient eine Greifereinheit, der

die Support Pins aus dem

Smart Pin Magazin holt und

auf die vorgegebenen Positi-

onen stellt.

Vor dem Setzen eines Smart

Support Pins wird der Setz-

bereich mit einem leichten

Luftstoß von eventuell vor-

handen Verunreinigungen

befreit. Zusätzlich wird die

korrkete Lage des Support

Pins nach dem Setzen mit

der Leiterplattenkamera

überprüft.

Smart Pin Magazin

Für verschiedene Maschi-

nenkonfigurationen stehen

Ihnen zwei verschiedene

Magazine für den automati-

schen Wechsel von maximal

5 oder maximal 10 Support

Pins zur Verfügung. Diese

Magazine sind auf einem

Magazinhalter befestigt und

werden an der BE-Wagen-

Einzugsvorrichtung montiert.

Programmierung

Die Positionen der Support

Pins im Bestückautomaten,

werden im Leiterplatten-Edi-

tor von SIPLACE Pro für jede

Leiterplattenseite festgelegt.

Über eine 3D Darstellung der

Leiterplatte und der Support

Pins können Sie mögliche

Kollisionen vom Support Pin

mit Bauelementen erkennen

und vermeiden, selbst beim

getakteten Transportieren

von überlangen Leiterplat-

ten.

Support

Greifereinheit

Magazin W5

Magazin Q 10

Bauelementebereitstellung

BE-Wagen X

Die BE-Wagen SIPLACE X

sind eigenständige und leicht

manövrierbare Module. An

den Automaten der

SIPLACE X können vier BE-

Wagen mit jeweils 40 Spuren

angedockt werden. Die Gurt-

rollen werden im Gurtcont-

ainer des BE-Wagens

aufgenommen. Eine Schnei-

devorrichtung am Automaten

zerkleinert automatisch das

Leergurtmaterial. Die BE-

Wagen können direkt an der

Maschine oder an einem

externen Rüstplatz mit

Zuführmodulen gerüstet wer-

den. Die Vorteile einer Off-

line-Rüstung liegen dabei

darin, dass Rüstungen vor-

bereitet werden können,

ohne dass die Linie angehal-

ten werden muss.

Die Rüstwechsel können so

in kürzester Zeit umgesetzt

werden, denn die BE-Wagen

werden gemäß dem Wech-

seltisch-Prinzip einfach nur

ausgetauscht.

Die BE-Wagen X unterstüt-

zen überdies ein schnellstes

Auf- und Abrüsten der

Zuführmodule selbst wäh-

rend des laufenden Bestück-

prozesses.

Das Anspleißen von Gurten

ist ohne Maschinenstillstand

möglich.

Zur Sicherheit des

Bedienpersonals gibt es für

nicht belegte Stellplätze so

genannte Dummy Zuführ-

module.

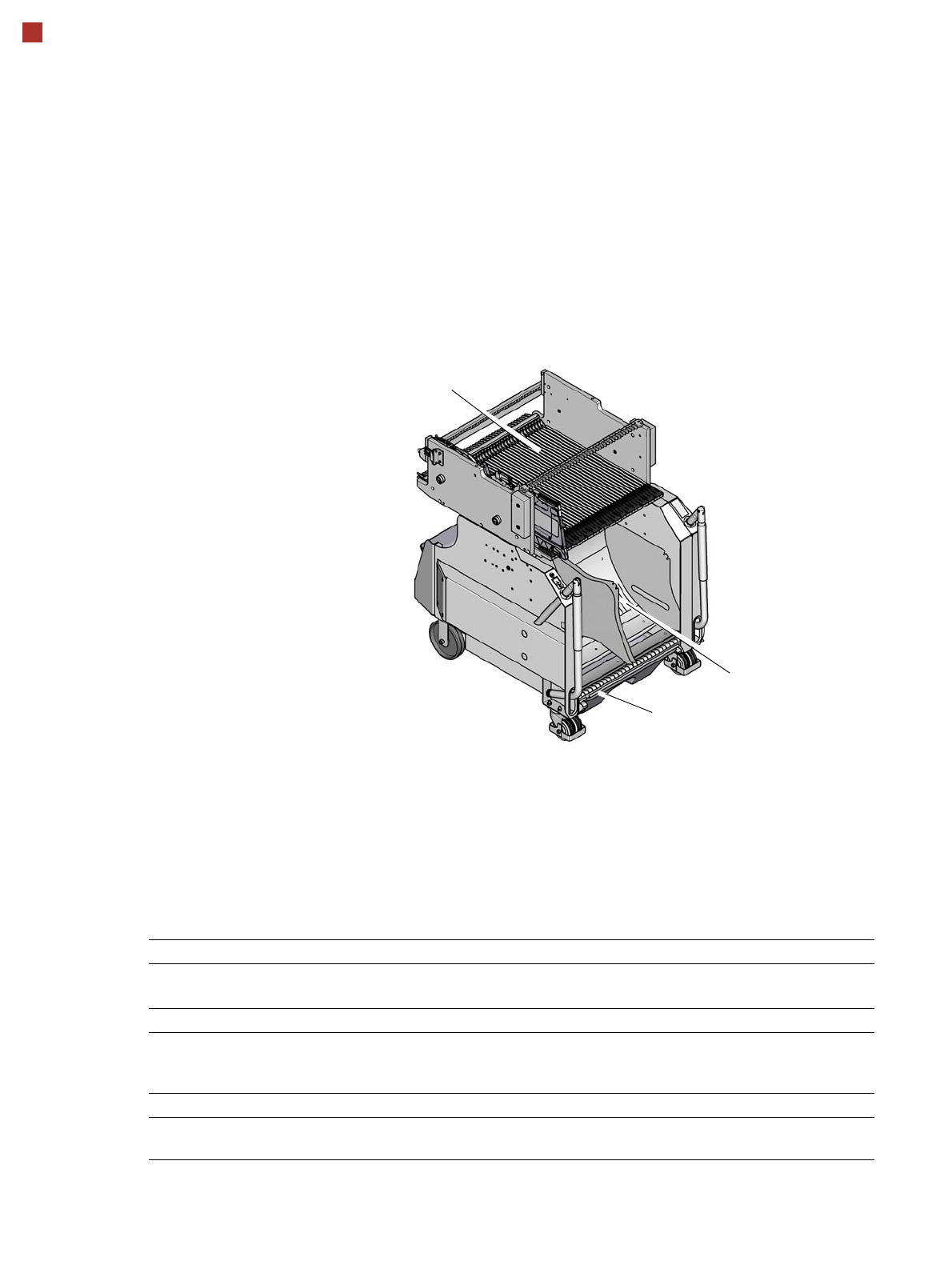

BE-Wagen X

Gurtcontainer

Abfallbehälter für Leergurtreste

BE-Tisch

Bauelemente Bereitstellung Spurbelegung

4 BE-Wagen X an der SIPLACE X2 S / X3 S / X4 S

4 BE-Wagen X an der SIPLACE X4i S:

160 Zuführmodule à 8 mm X

148 Zuführmodule à 8 mm X

Gurtrollen-Durchmesser

Standard

maximal

bis 432 mm (17“)

483 mm (19“)

Wechselzeit für BE-Wagen < 1 Minute

Alternative Zuführmodule mit Adapter X Gurtzuführmodule, Reject - Conveyor,

Stangenmagazin- und Labelpresenter.
