31
Bauelementebereitstellung
Alternative SIPLACE Module
SIPLACE MeasuringFeeder X
Beschreibung
Der SIPLACE
MeasuringFeeder X dient
dazu die Bestückung von fal-
schen Bauteilen zu verhin-
dern, indem die elektrischen
Werte der aufgerüsteten
Bauteile verifiziert werden.
Auf diese Weise können
Fehler in der Rüstung, wie
z.B. verwechselte Bauteil-
gurte, falsch etikettierte Bau-
teilrollen oder Bauteilrollen
mit gefälschten, nicht funkti-
onsfähigen Bauteilen, ent-
deckt werden.
Der SIPLACE
MeasuringFeeder X kann
selbst keine Bauteile zufüh-
ren, sondern Bauteile die auf
dem Bauteiltisch, in her-
kömmlichen Gurtzuführ-
modulen aufgerüstet sind,
messen. Dazu werden alle
Bauteile für die ein elektri-
scher Wert in SIPLACE Pro
hinterlegt ist, vom Bestück-
kopf abgeholt und über zwei
Kontakte im SIPLACE
MeasuringFeeder X die
relevanten Werte ermittelt.
Der SIPLACE
MeasuringFeeder X ist in
der Lage, Kondensatoren,
Widerstände und Induktivitä-
ten sowie Dioden zu mes-
sen.
Gemessen werden können
zwei-polige Bauteile, die
Anschlussflächen auf der
Unterseite des Bauteils
haben und eine Größe von
mindestens (L x B)
0,6 mm x 0,3 mm bis
6 mm x 3,2 mm haben. Bei
Kondensatoren kann die
Kapazität, bei Widerständen
der elektrische Widerstand
und bei Induktivitäten die
Induktivität bestimmt wer-
den. Bei Dioden kann nur die
Sperrichtung und damit die
Polarität überprüft werden.
Wertebereiche von Bauelemente die gemessen werden können:
Bauelemente-Typ Messbereich Messtoleranz
Kondensatoren 1 pF - 100µF (Standard)
100 nF - 500µF (gepolt)
± 5%
Widerstände 100 mOhm- 1MOhm ± 5%
Dioden Durchlass-Spannung 0,2 - 4 V Polaritäts-Prüfung
Induktoren 1µH - 1mH ± 15%
SIPLACE MeasuringFeeder X
Kontakt-Modul
32
Bauelementebereitstellung
Halterungen für Flächenmagazine
Technische Daten Flächenmagazin SIPLACE X
Abmessungen LxBxH 429 x 376 x 200 mm³
Stellplatzbelegung auf dem
BE-Wagen SIPLACE X
32
Stellmöglichkeiten an den
Bestückautomaten der X-Serie
Stellplätze 2 und/oder 4
Bestückkopfspektrum TwinStar, MultiStar
Max. Flächenmagazinhöhe
inklusive BE
MultiStar
TwinStar
16 mm
30 mm
Halterung für Flächenmagazine SIPLACE X
33
Bauelementebereitstellung
Matrix Tray Changer (MTC)
Sollen für den Bestückpro-
zess Bauelemente in mehre-
ren Flächenmagazinen
bereitgestellt werden, emp-
fiehlt sich ein automatischer
Magazinwechsel mit Hilfe
eines Matrix Tray Changer
(MTC).
Bei den Bestückautomaten
der SIPLACE X2 S / X3 S /
X4 S kann am Stellplatz 2
anstelle des BE-Wagens ein
MTC angedockt werden.
Über die Serviceklappe im
Maschinenschutz der
SIPLACE X2 S / X3 S / X4 S
erhalten Sie Zugang zum
vorderen Bereich der
Zuführachse.
Für einen weg- und zeitopti-
mierten Arbeitsablauf wird
die Rüstung des MTC exakt
auf die Bestückreihenfolge
abgestimmt. Zwei Türme mit
Flächenmagazinen verfah-
ren unabhängig voneinander
in vertikaler Richtung, bis
das gewünschte Magazin im
Zugriffsbereich der
Zuführachse liegt. Die hori-
zontale Zuführachse trans-
portiert das Flächenmagazin
vom Turm in den Zugriffsbe-
reich des Bestückkopfes.
Das erste Magazin wird
bereitgestellt, sobald eine LP
in den LP-Transport einfährt
und gültige Nutzen und Rüst-
daten vorliegen.
Alle weiteren Magazinwech-
sel erfolgen zeitneutral wäh-
rend des Bestückprozesses.
JEDEC- Magazine lassen
sich ohne Maschinenstill-
stand nachfüllen. Fehlerhafte
Bauelemente werden in das
ursprüngliche Magazin
zurückgelegt.

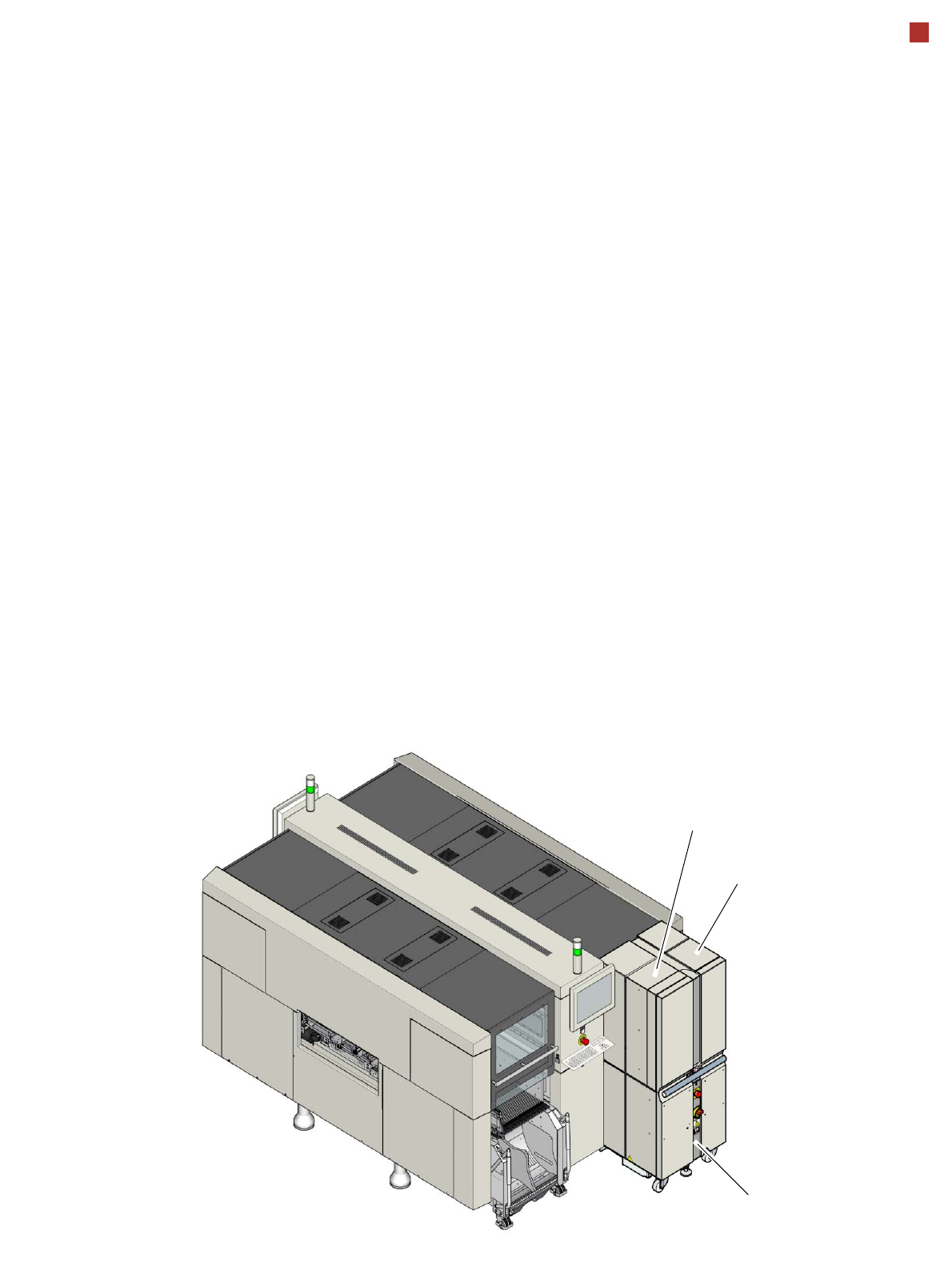

Turm 2
Turm 1
MTC
