Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:15 of 115

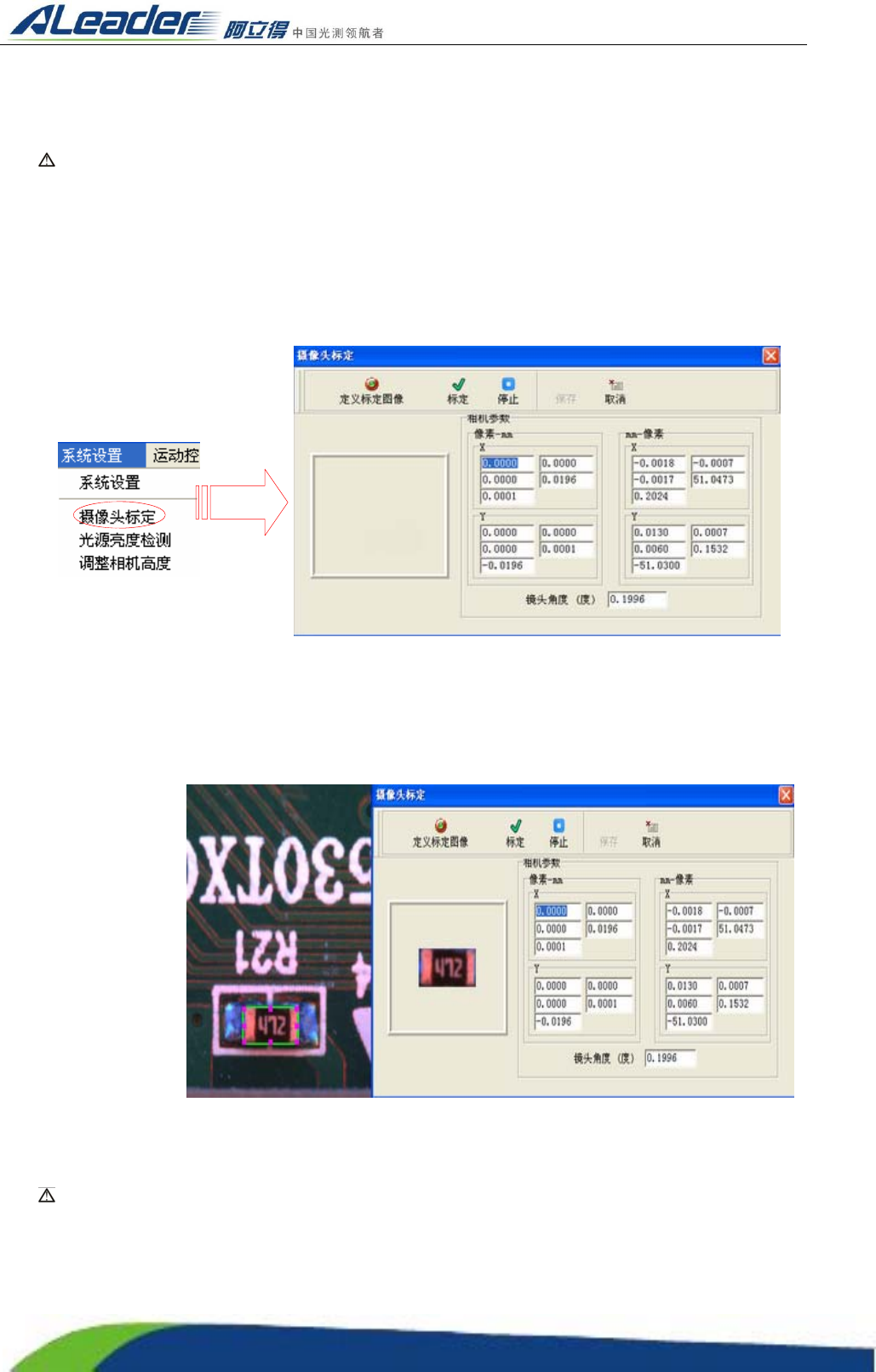

2.8 摄像头的标定
目的：是用于测试及记录摄像机准确的分辨率和安装角度。
注意：当移动镜头，出现元件标准框偏斜了元件本体时，需要进行标定的工作。
摄像机的标准分辨率为 20 微米/像素，角度为零。在摄像机的安装过程中，因设备装配的微小差异，
可能令摄像头偏斜。正确的对摄像机进行标定，是令摄像头准确抓取图像，测试过程中定位框定位准
确的一个重要保证。具体操作如下：
1. 选择菜单系统设置栏下的摄像
头标定。
2. 在编辑区鼠标拖
动标定框，框住
进行标定的图像
（一般情况下选
择大小为 0603
的元件）。然后单
击〔定义标定图
像〕按钮，确定
标定图像；然后
单击〔标定〕，机
器自动进行标定
工作。
标定自动完成
后，点击〔保存〕完成标定工作及退出。
注意：在选择进行标定的目标时，目标近距离范围内尽量不要有相近似的物体。不然会导致标
定效果差.
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:16 of 115

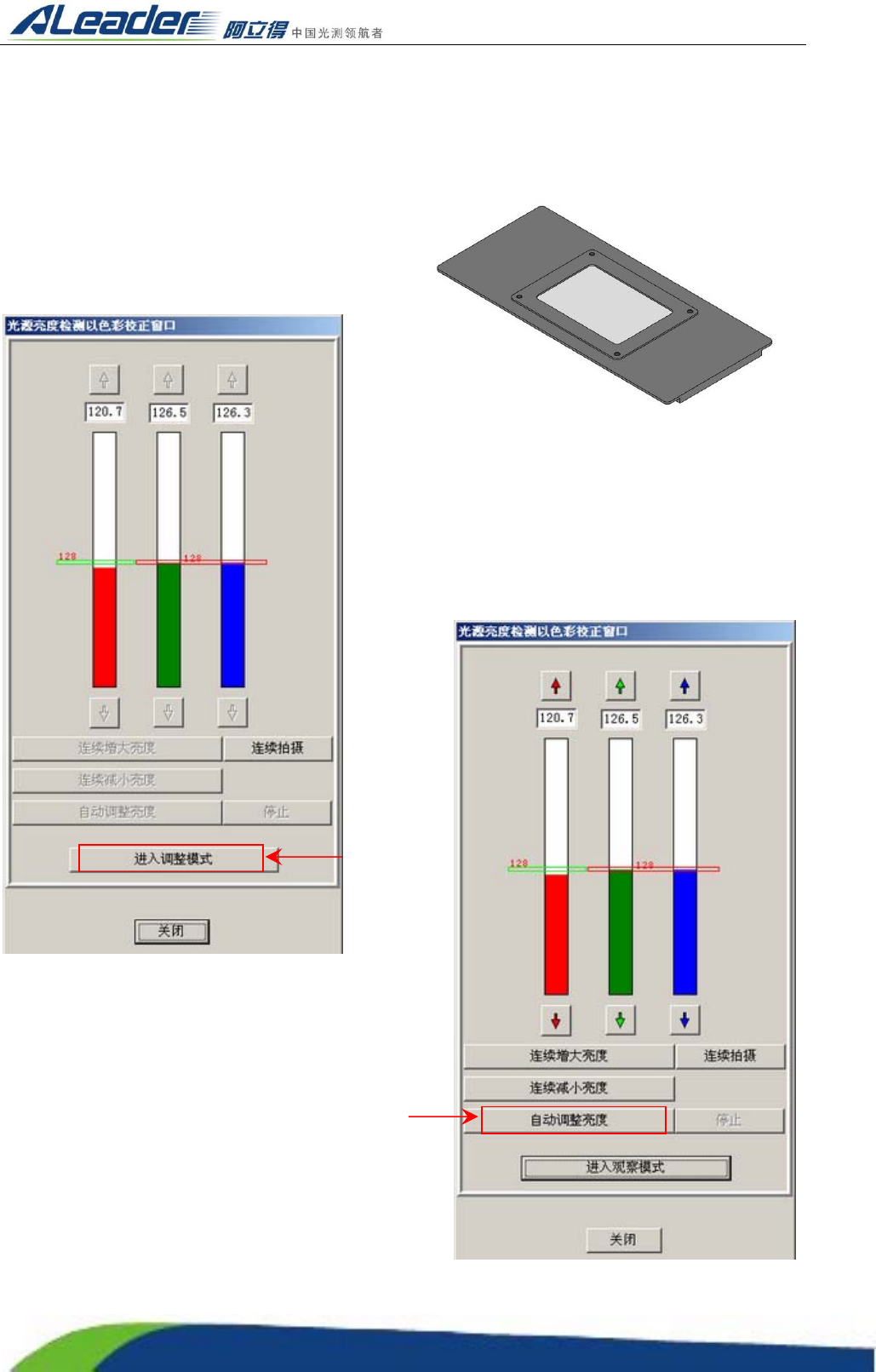

2.9 光源亮度调试和摄像机颜色校正
目的：为了使摄像机的感光特性趋于一致，使拍摄的图像更接近真实色彩。
正确调整光源亮度和校正摄像机颜色，是设备运行稳定可靠以及相同型号设备间应用程序共享的一个
重要保证。光源亮度调试和摄像机颜色校正是同步进行的，以下是调试步骤：
1) 调整PCB夹紧治具，固定好标准色卡（随机附件）。
移动平台，使摄像机的拍摄范围全部为亮色卡图
像。
2) 以管理员模式点击菜单：〔系统设置〕→〔光源亮度
检测〕，进入亮度检测窗口，点击(进入调整模式)
3) 点击自动调整亮度即可.
点击自动调整亮度,系统
将自动调整到标准值
点击进
入调整
模式
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:17 of 115
2.10 电脑参数的设定
在安装系统前：请先进行 BIOS 设置（开启电脑，迅速按 DEL 键进入 BIOS 设置界面）
.
（不同主板的 BIOS 设置路径会有所差异）
密码：ALDAOI
★<关闭主板集成声卡>
步骤：Advanced→integrated Peripherals configuration→audiocontroller→[Disabled]
★<设备总开关 On 后,电脑自动启动>
步骤：power→restore on AC Power loss→[ On ]
设置完全以后按 F10 保存后退出。
如果在设置过程中改错了别的地方，但又不知道在什么位置，可以进入 Load Fail-Safe Defaults(厂
商默认设置)，F10 保存后重新启动即可。
1. 将电脑分 3 个区：C:20G、D:40G、E:20G，并且全部格式化为 NTFS 系统；NTFS 格式比 FAT32
更为稳定可靠。（注：以 80G 硬盘为例，设备对硬盘分区大小没有特别要求[C 与 E 20G,其余给
D,因为数据都将存在 D 盘 ]）
2. 在安装系统时：将启动改为：光驱为第一启动盘然后如下（待安装系统完毕我再改为：硬盘第一
启动）——注意：如果是已经使用过的机器，只想格式化 C 盘，其余盘不动，就直接（安装
WindowsXP pro，不用分区）开始安装即可
3. 注意：不能安装和运行杀毒软件，因为 AOI 在测试时需要频繁访问硬盘文件，而杀毒软件往往会
首先对读写的文件进行杀毒检查，从而影响 AOI 的检测速度以及系统的稳定性。如果怀疑电脑感
染病毒，可以制作安装杀毒软件，杀完毒后再将杀毒软件卸载干净。
4.
警告：需要同外界进行数据交换时，请确保外设（U盘、CD、软盘等）没有病毒！
