Http:www.aoichina.c om TEL:0769-22620377 2262 0877 FAX:0769-23102060 Page:68 of 11 5 3.22 权限管理 权限管理是对该机器操作权限的一个设置管理， 不同的模式给予不同的操作权限， 系统分为三种操 作模式，分别为：管理员、编程员和操作员，只有管理员，具有权限设置的权限，拥有所有的权限， 也可分配不同权限给编程员和操作员。 方法：选择菜单“其他”栏下的 “…
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:67 of 115

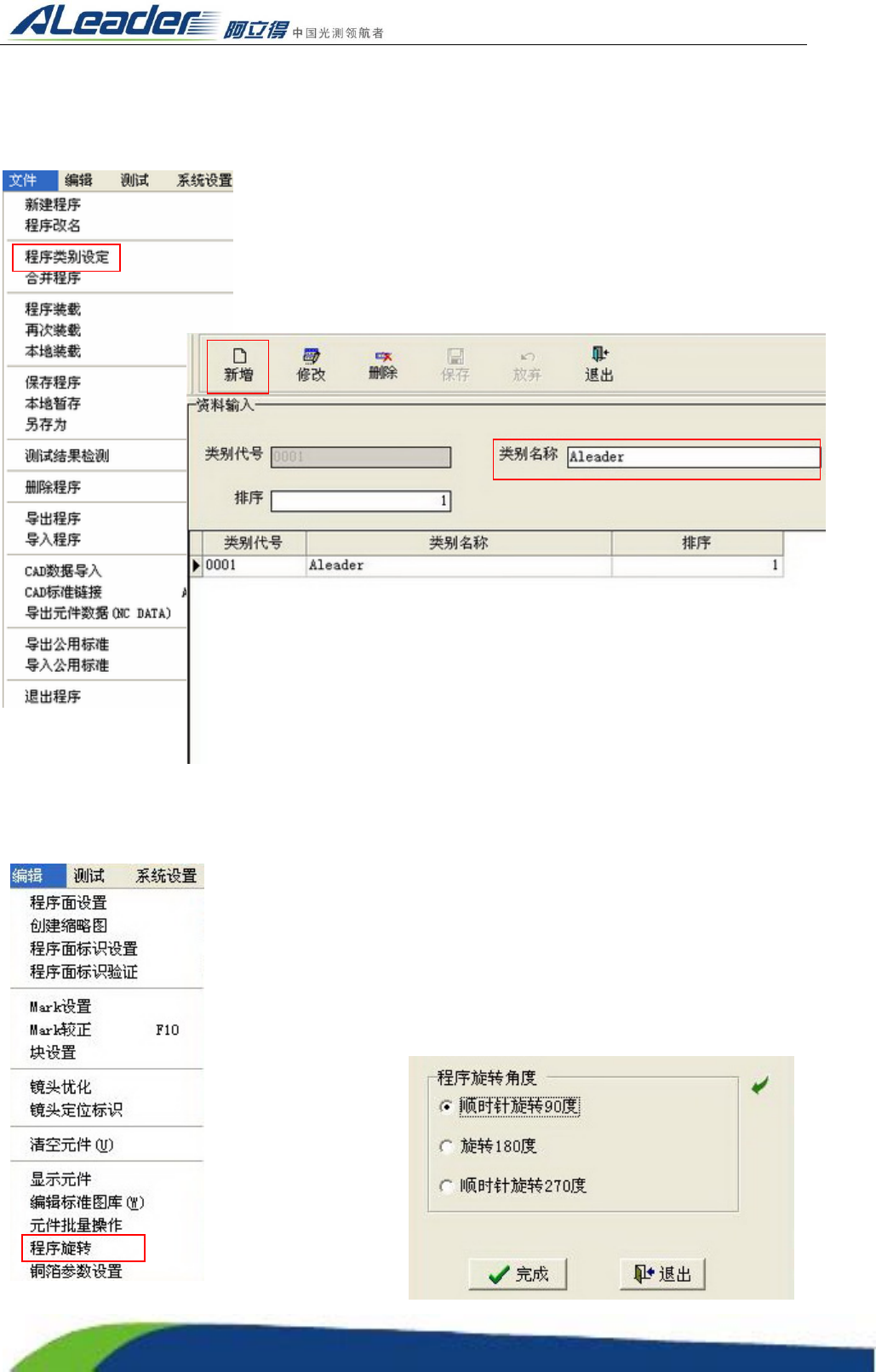

3.20 程序类别的建立
选择系统菜单栏下的“程序类别设定”项打开程序类别资料表，单击工具条的“新增”然后再“类别
名称”框内输入名称保存退出即可。
3.21 程序旋转
在具体的操作过程中，由于 PCB 板的放置角度发生了改变，原来的程序将不能直接应用，而通过程序
旋转命令，可避免重新编程。
操作方法：选择主菜单“程序编辑”栏下“程序旋转”选项，打开程序旋
转窗口，选择需旋转的“角度”确定，然后重新“调整导轨宽度”（参照调
节导轨宽度章节）重新定义 PCB 的坐标原点及长宽(参照设定坐标原点及
PCB 板的尺寸章节)，最后优化镜头即可。
在此输入内容
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:68 of 115
3.22 权限管理
权限管理是对该机器操作权限的一个设置管理，不同的模式给予不同的操作权限，系统分为三种操
作模式，分别为：管理员、编程员和操作员，只有管理员，具有权限设置的权限，拥有所有的权限，
也可分配不同权限给编程员和操作员。
方法：选择菜单“其他”栏下的 “权限管理”选项，打开权限管理窗体，设置权限，根据需求对
不同模式给予权限，只需在“编辑员权限、操作员权限”后打勾保存即可完成设置。
项
目
栏
项目栏下的子目
录，在此进行设置
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:69 of 115
3.23 数据窗体
数据窗口是 PCB 板上所有检测元件的数据集合区域，它是由工具条、元件数据区和检测点数据区
三部分构成，数据窗口如下：
工具条：
1） 自由移动：在此状态处于“选择”状态下，单击数据区的元件，镜头则移动到该
元件位置。
2） 当前位置：单击该键，镜头则移动到当前选择的元件位置。
3） 整体偏移：单击该键，所有的元件进行位置移动。
4） 全部学习：所有的元件都设置为“学习”状态。
5） 取消学习：取消所有元件的学习状态，将所有元件设置为非“学习”状态。
6） 全部暂停：所有的元件都设置为“暂停”状态。
7） 取消暂停：取消所有元件的暂停状态，将所有元件设置为非“暂停”状态。
8） 删除元件：删除当前选择的元件。
9） 查找：在数据窗口查找元件。
10） 整理：删除无标准无连接的元件框，一般用于在制作程序时无意多画了一些
框又不确定具体位置 一种快捷删除法。
元件数据区
工具条
元件数据区
检测点数据区
