Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:57 of 115

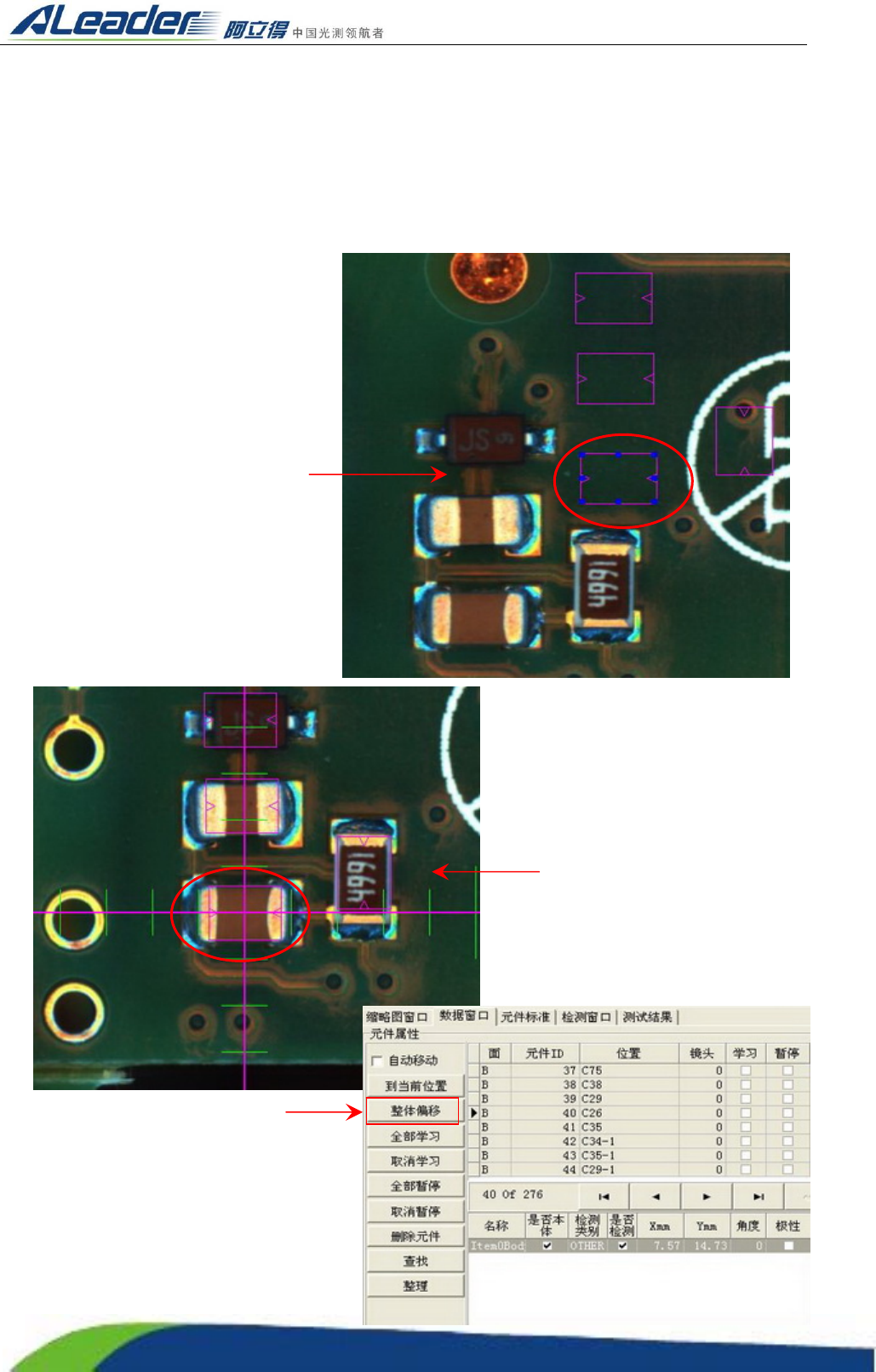

3.12.2 整体偏移
点击选中状态栏的〔显示元件〕复选框，可以看到所有元件框都偏离元件所在位置。这都是正常
情况，因为贴片机的坐标原点与 aoi 的坐标原点不同所引起的。接下来我们要对所有元件框整体移动，
先找到任何一个元件框（一般选靠近板边较容易找到当前元件框应对应到实际位置），单击右边任务窗
格的数据窗口可以得到该元件框所对应的元件的名称及坐标，然后根据元件名称找到该元件的实际位
置，选上元件注册的工具条模块的“移动”将鼠标光标移到元件本体中心位置，然后点击“数据窗口
左边工具栏下的整体偏移即可。
①在此选择
一个基准框
②选择状态栏上的“显示
十字”，让十字中心移动
到基准框的实际位置
③点击
整体偏
移
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:58 of 115

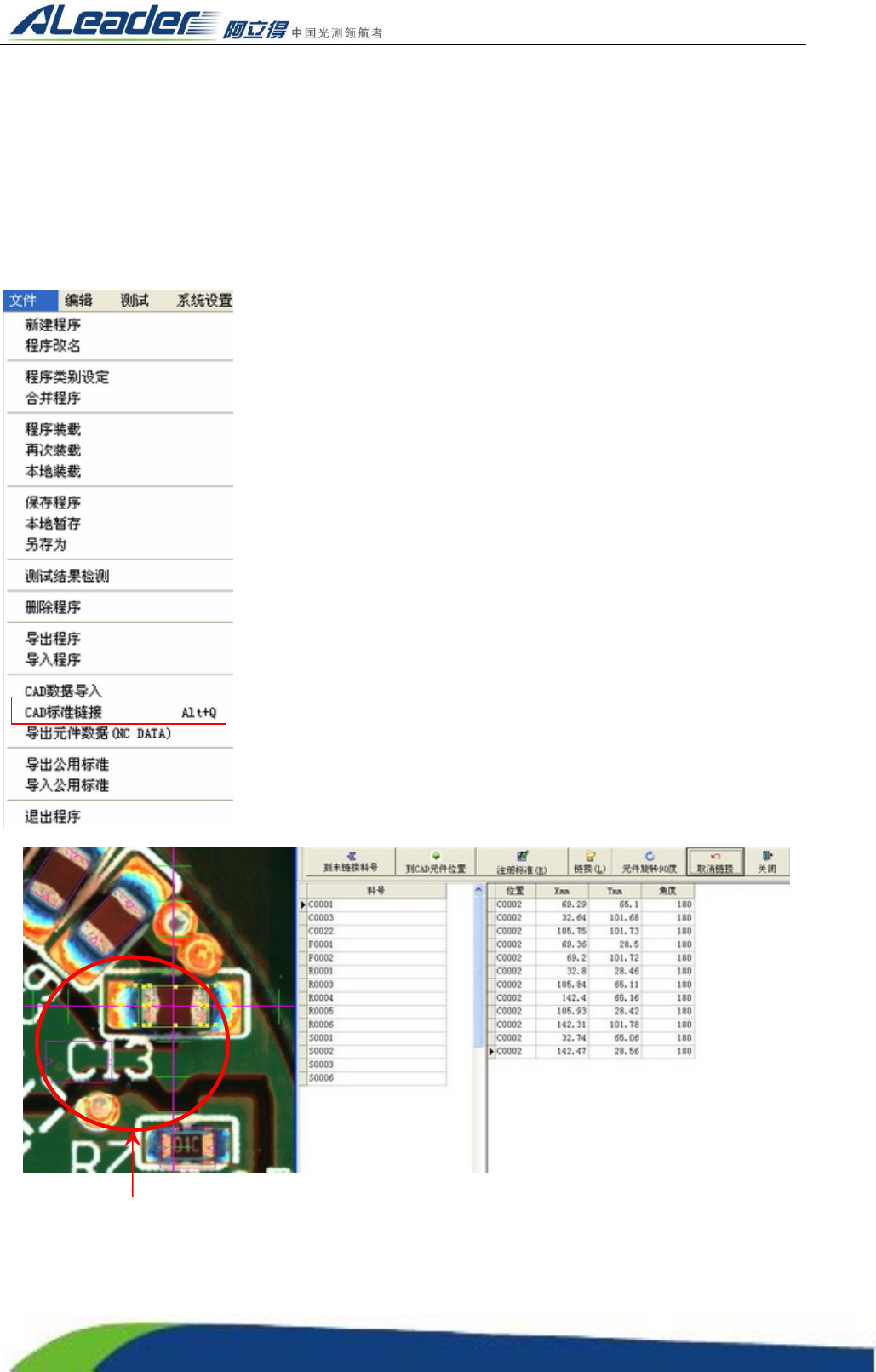

3.12.3 建立初始标准并建立连接
CAD 数据导入完成后接下来要建立标准库。
选择菜单“文件”栏下的“CAD 标准链接”，将弹出〔CAD 数据链接标准〕窗口，窗口左边栏显示
的是该机种所有的元件类型名称（物料号），窗口右边显示的是每一类型链接的元件框个数。CAD 数
据编辑程序与前面讲的手工编辑都是在 AOI 检测中要用到图像比对（待测图与标准图比对），所以在
这里要给每类元件建立一个标准图片模型。建立标准的过程就是统计建模，即计算机通过学习一系列
OK 样品，观察图像变化并结合所有 OK 图像中看到的视觉偏差，找出元件外形变化和未来可能变化
方式的特征来增强系统识别 OK 与 NG 图像的能力。
做法：从“CAD 数据链接标准”窗口中第一点开始，先选中第一个标准，
然后单击〔到 CAD 元件位置〕镜头会走到与该标准建立连接的第一颗
元件的元件框，在元件框上单击选中该元件框，先把该元件框拖移到一
边，然后在元件注册的工具条模块中的选择与元件对应的模块进行注册
（方法与手工编辑程序一样），注册成功后系统将自动把该 CAD 类型替
换成新注册的标准，同时替换成功的类型自动变为“红色状态”，确认
OK 后需把新画的检测框删除，把拖移到一边检测框移会原位置，然后
点击工具栏上的“到未链接料号”按钮，用同样的方法将所有无标准图
片的标准都注册一个初始标准，
①先把该元件框拖移到一边，然后
在元件注册的工具条模块中的选
择与元件对应的模块进行注册
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:59 of 115

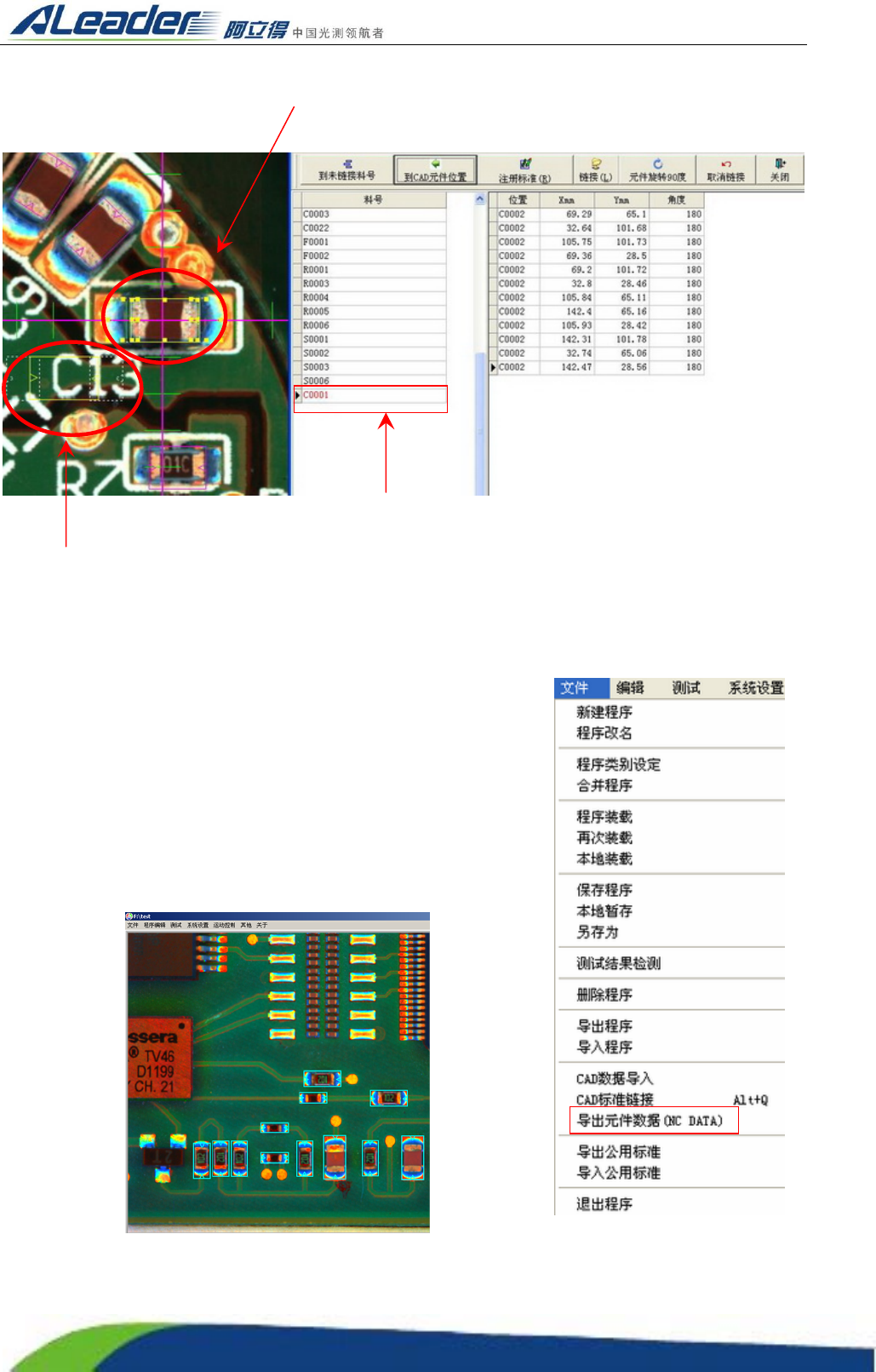

3.13 导出元件数据（NC DATA）
本 AOI 可以作为坐标机使用,打开文件/导出 NC Data 数据,可将
元件的坐标导出,且操作简单、速度快,只需要在元件上画框,相应的在
数据窗口有其坐标、角度显示。将本地目录中的应用程序保存为一个
文本文件，包含：元件位置、XY 坐标、角度、料号，本数据可以为其
他数控设备所用，例如可以将本系统作为一个坐标机采集坐标数据，
也可以用本系统中的 CAD 数据导入而得到新的应用程序。
步骤如下：
1）新建一程序在编辑区域看到的元件上画框，保存。
2）选择菜单“文件”栏下的“导出元件数据(NC Data)”,选择保存路径保存。
删除该检测框
把该检测框
移回元件上
替换成功后将
为红色状态
