3.10 调试的相关窗口
3.10.1 学习窗口

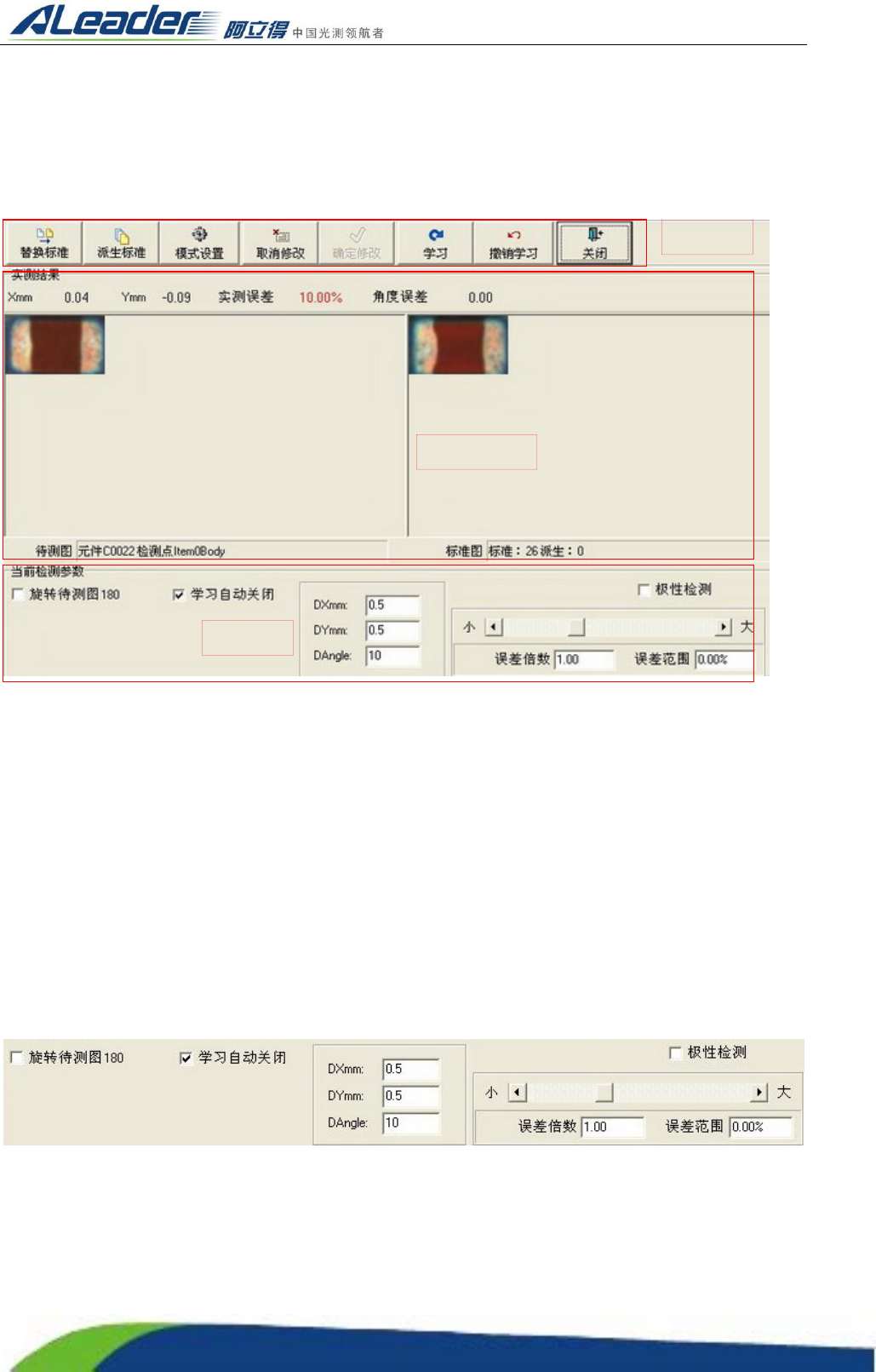

学习窗体是指在学习工程中，实际误差超出误差范围时，弹出的数据窗体。该数据窗体包括工具条、
图像比对区、参数调节区：
工具条:
1） 确定修改：确定修改调整的数据区的数据修改。
2） 取消修改：取消修改调整的数据区的数据修改。
3） 替换标准：把当前标准替换成当前待测图，一般用在标准制作错误或学习错误的时候使用。
4） 派生标准：在当前标准图的基础上再增加多一个标准分成一个组，用在代用料问题上。
5） 学习：学习当前的元件。
6） 模式设置：弹出“模式设置”窗体，进行模式设置。
7） 撤销学习：返回上一个学习状态，在学习的过程中如不小心学习错误，可通过此功能来返回上一
个学习状态。
8） 关闭：关闭学习窗口
参数调节区:
数据区说明：显示当前标准的一些学习参数，如在注册标准时或学习时设定的参数不合理，可在此适
当的调节，使标准达到一个最佳检测状态。
工具条
数据区
图像对比区
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:50 of 115
图像区比对
图像区说明：该区显示当前检测点的实际图像，左边为待测图，右边为标准图，最下方为当前检测点
的检测位置说明，观察待测图和标准图是否相同，若相同则点合格，反之不合格。
3.10.2 批量学习窗口
批量学习窗体是指在学习工程中，实际误差超出误差范围时，批量弹出的数据窗体。该数据窗体包
括工具条、图像比对区，一次学习多个标准，提高学习速度。
观察待测图和标准图是否相同，若相同则点合格，反之不合
格，系统默认选择为合格，如图像差异较大不能学习，那么
需要去掉合格选项。
遇到图象较大显示的不完整可在图象上双击可放大图像。
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:51 of 115
3.10.3 代用料的调试
编写程序时我们通常将同类型元件归为（连接到）同一类标准，但在实际生产过程中，同一个物
料编号的元件，常有不同的供应商来料而导致同一类零件的外观和文字描述不一样，这种情况下我们
应用“派生”的概念来处理。即同一个编号的元件有多种来料的时候，我们可以对每种来料“派生”
一个标准，然后将这些标准编为同一个组，测试过程中遇到代用料时计算机会自动识别其归类。
方法：在编辑区选择需派生的元件标准，右键点击“链接”（快捷键 Alt+L）打开链接标准对话框，
在需派生标准的“子件名称”上右键选择派生，调整好框的位置大小，点击工具条的“确定”按钮即
可。如下图：
鼠标右键
选择链接
鼠标
右键
选择
派生
在此调节好检测框的
大小、位置、颜色后点
击确定即可。系统将自
动分成一个组
