Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:98 of 115

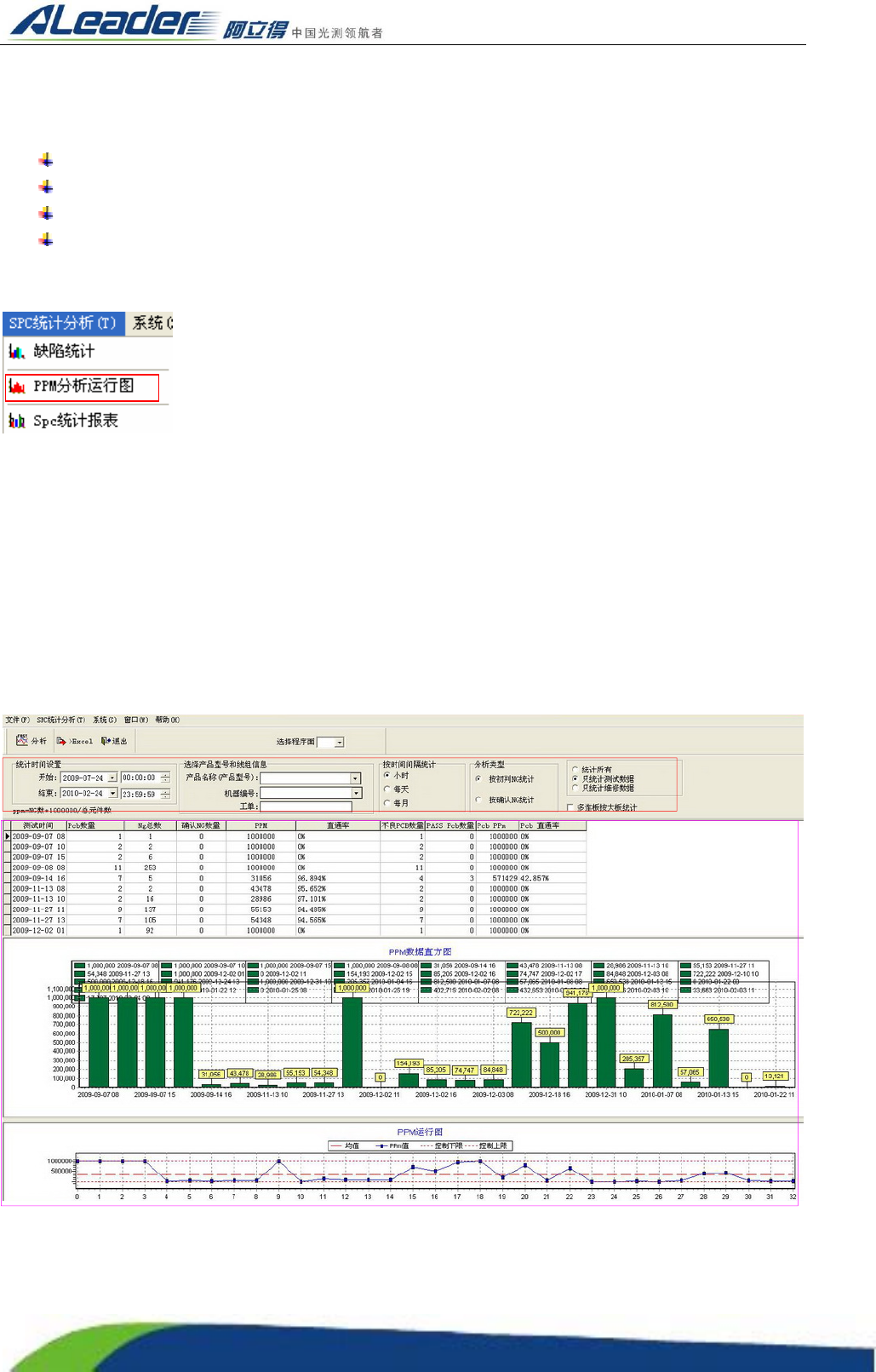

5.4.2SPC PPM 分析运行图
选择菜单“SPC 统计分析”栏下的“PPM 分析运行图”，打开“PPM 分析运行图界面”。
选择 PPM 分析运行图报表的时间段；
选择产品名称、机器编号、时间间隔统计、分析类型来确定所统计的报表；
当设定好统计参数好以后，点击分析即可；
点击 “Excel”就可以生成表格。（有三种格式文档。）
查询参数选择
数据显示区
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:99 of 115

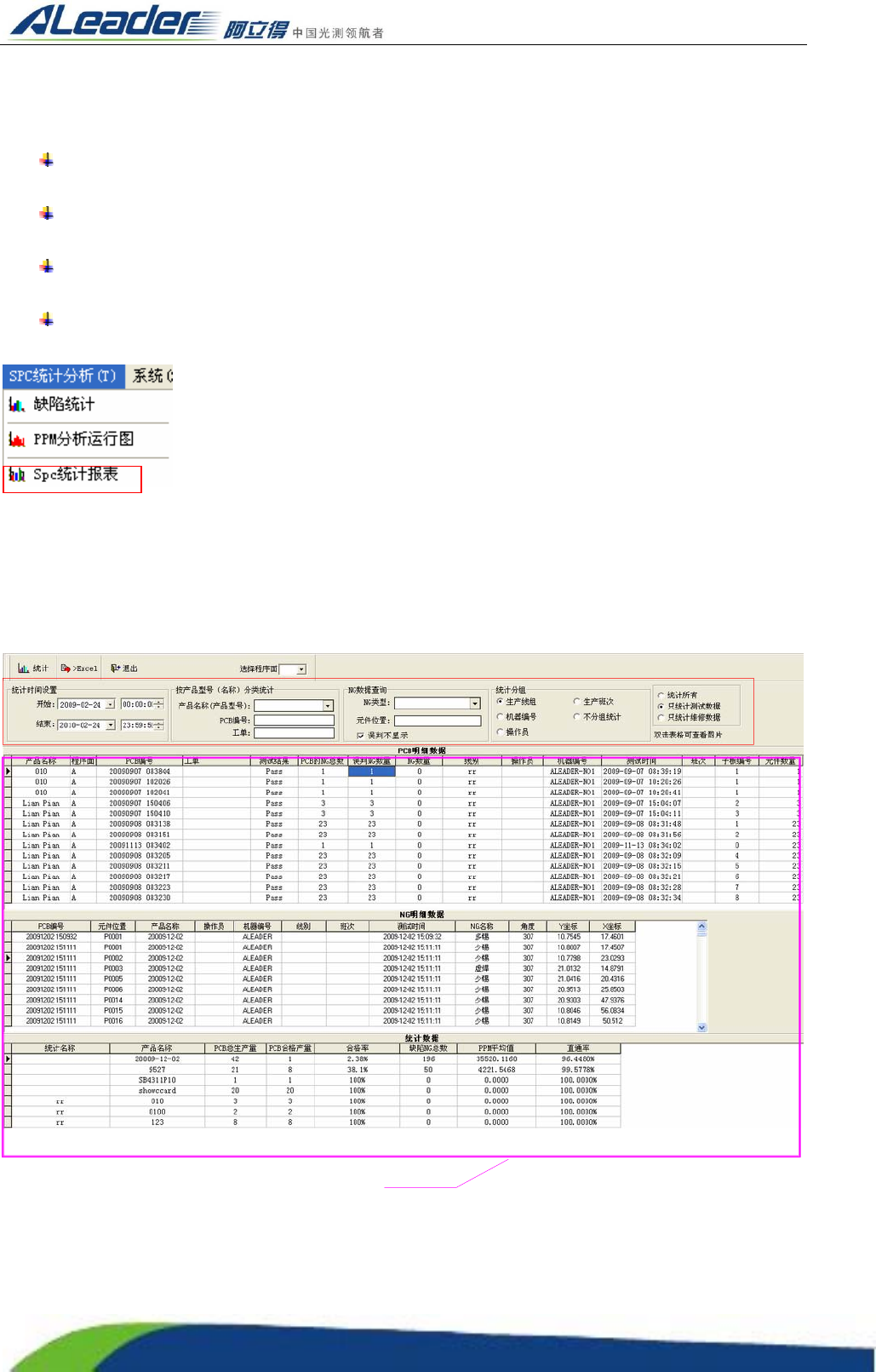

5.4.3SPC 详细报表
选择菜单“SPC 统计分析”栏下的“统计报表”，打开“统计报表界面”。
选择“统计报表”的时间段；
选择产品名称、PCB 的编号、NG 类型、元件位置、统计分组等信息来确定所统计的报表；
当各参数信息确定，点击统计即可；
点击 “Excel”就可以生成表格。（有三种格式文档。）
备注：SPC 统计分析的所有“分析项目”必须在查看数据时确定了 NG 类型才有数据。
查询参数选择
数据显示区
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:100 of 115

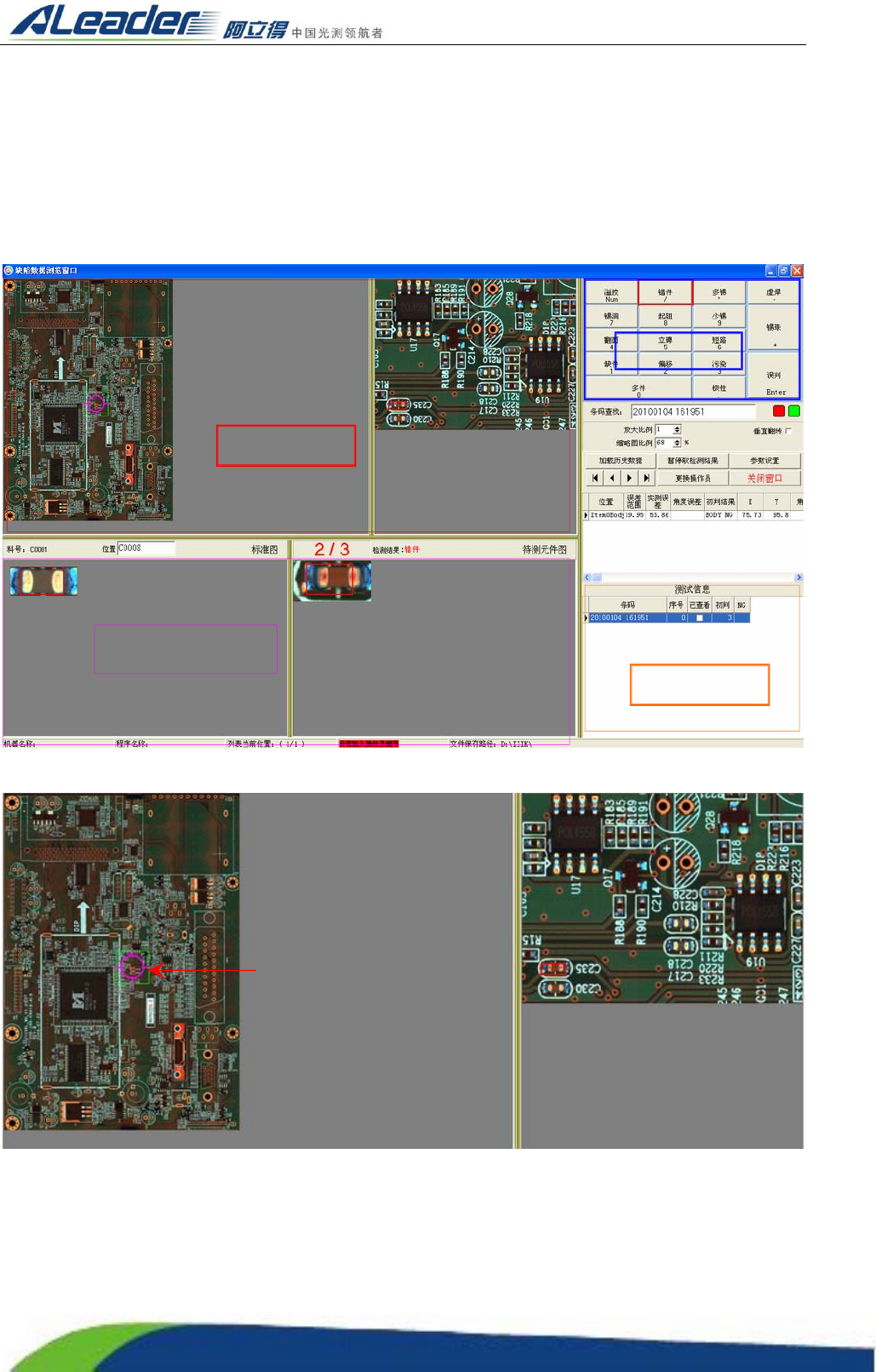

5.5NG 查看程序的使用
查看 NG 数据窗口是检查 PCB 板测试出的错误信息进行确认的一个窗口，它的框架结构与“测
试结果检测窗口”是相似的.AOI 测试程序与 SPC 系统如是安装在同一台电脑上的话将是同步的，AOI
测试的数据是自动发送进 SPC，在这里我们所看能看到的 AOI 测试程序测试的所有数据，可以随时调
出某程序查看某时间出现的一些不良数据。
选择 AOI 测试软件菜单 “测试”栏下的“NG SPC 查看”，打开 SPC 系统，选择菜单“文件”
栏下的“NG 查看程序”，打开“缺陷数据检测界面”。
确认 NG 位置区
根据此缩图查找 NG 的位置，所看到的粉红色“瞄准器”形状的框将于当前 NG 位置同步。
NG 数据区
确认 NG 位置区
当前 NG 图像比对区
NG 类型确认区
缩略图中粉红色“瞄
准器”形状框表示
N
G 图片的位置
当前 NG 的镜头图，方便
查找对应位置
