Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:54 of 115

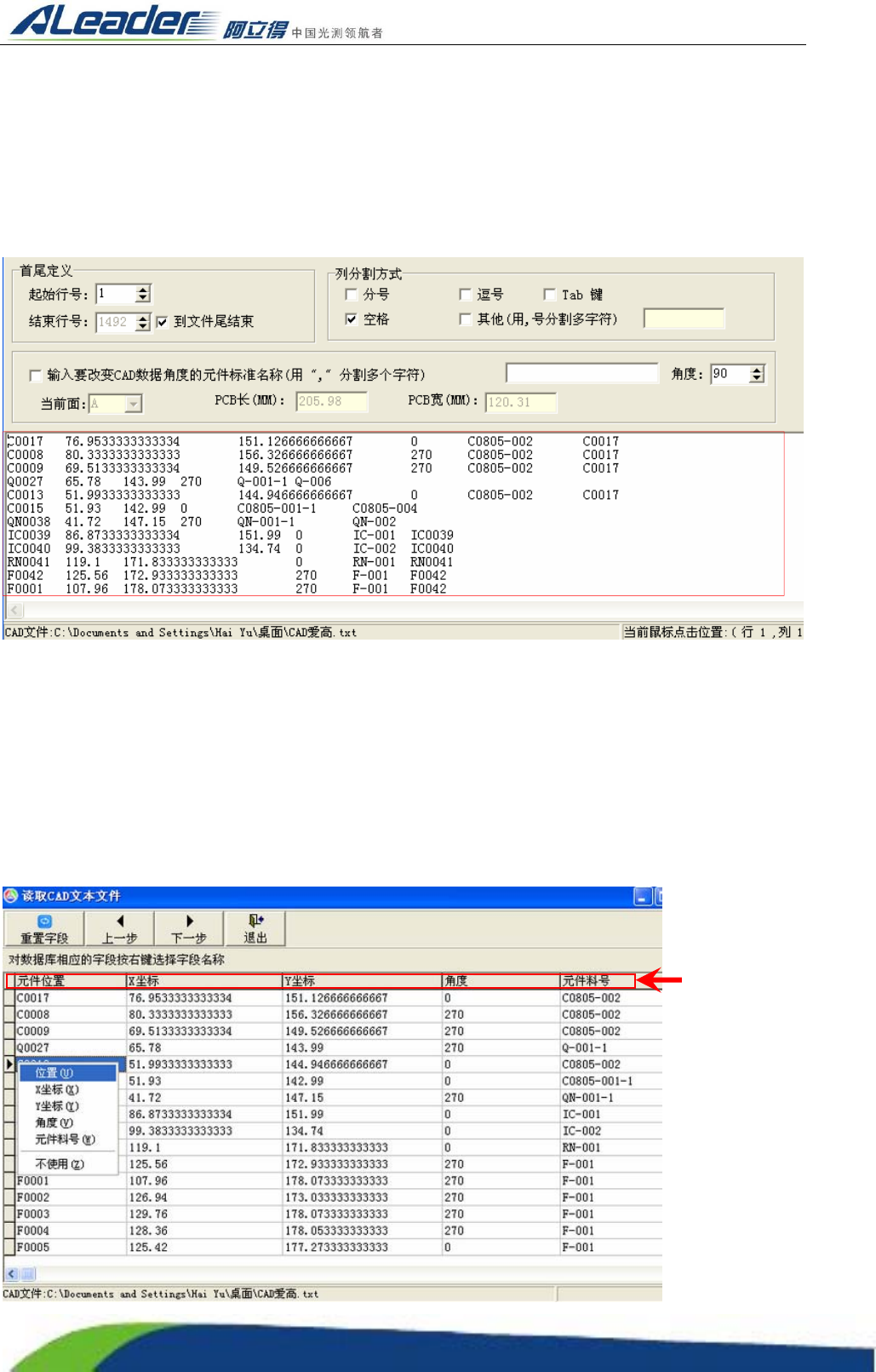

工具条:
1） 调入 CAD：从外部调用 CAD 数据，导入程序。
2） 数据转换：导入外部 CAD 数据后，下放数据区“列分割区”选择“空格”，将 CAD 数据转换为
程序数据。
3） 退出：关闭 CAD 导入窗体。
数据区:
1） CAD 文件：显示 CAD 导入文件的所在目录。
2） 首尾定义：设定数据起点行于终点行。
3） 列分割方式：分割 CAD 数据，分析调入的数据是以什么符号作为分隔符（TAB 键，空格，逗号，
其它符号等）一般选择“Tab 键”和“空格”。
4） “输入要改变 CAD 数据角度的元件名称”是针对特殊元件角度的修正，比如三极管、IC.
5） CAD 数据列表：载入的 CAD 元件数据清单。
在每一栏目
中“右键”设
置对应参数
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:55 of 115

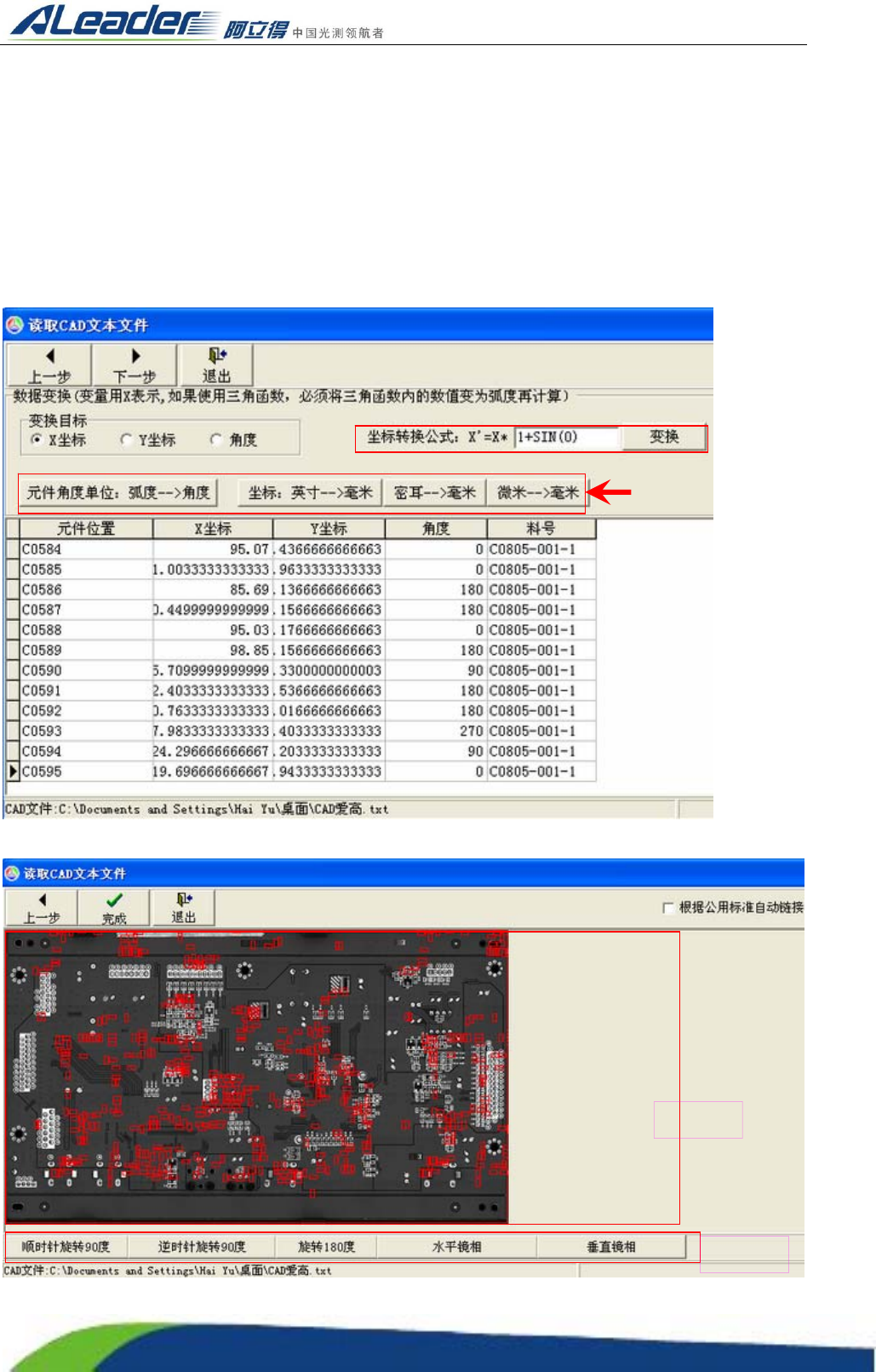

CAD 数据导入后，单击“重置字段”，对各个字段重新设置名称
1） 元件位置：标准元件在实际坐标系的元件位置名称。
2） X：标准元件在机械坐标系中的横坐标。
3） Y：标准元件在机械坐标系中的纵坐标。
4） 角度：标准元件在机械坐标系中的角度。
5） 标准名称：标准元件在实际坐标系（相机坐标系）的标准名称。
6） 料号：对应工厂里的料号标准，自动元件链接的重要参数。
设置好 CAD 数据列字段名称后，选择“下一步”，根据数据的实际情况进行转换。（一般默认即可）
再选择“下一步”，将弹出元件镜像图象
图像区
工具条
单位转换
快捷按钮
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:56 of 115

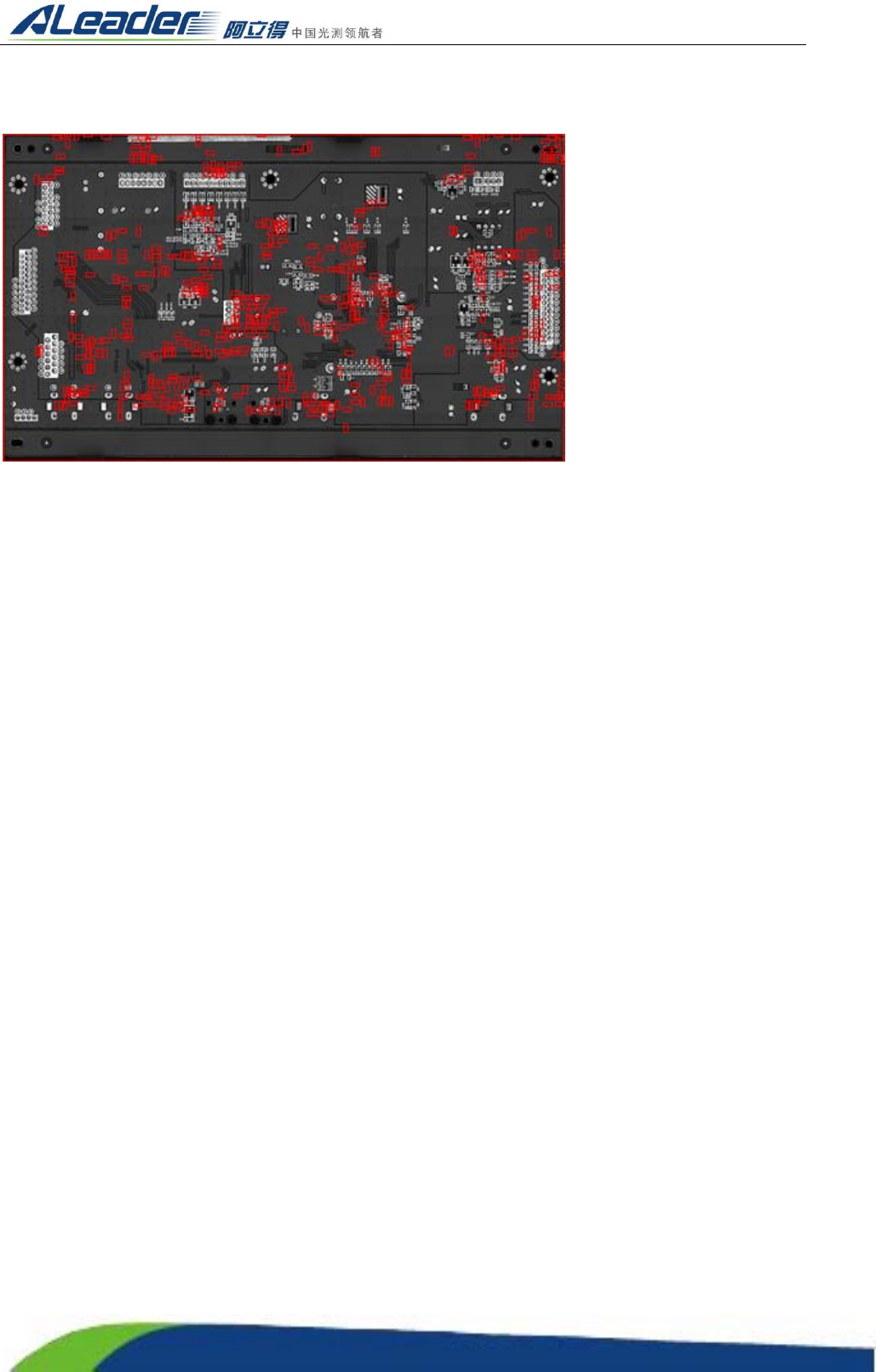

图像区
图像区说明：上面图像是元件镜像的效果图，通过此图，对照实际的元件图象，使 CAD 数据与数据
元件数据对应。
工具条：
1） 顺时针旋转 90 度：镜像图像顺时针旋转 90 度。
2） 逆时针旋转 90 度：镜像图像逆时针旋转 90 度。
3） 旋转 180 度：镜像图像顺时针旋转 180 度。
4） 水平镜像：镜像图像的水平镜像图像。
5） 垂直镜像：镜像图像的垂直镜像图像。
6） 上一步：回到上一步操作。
7） 完成：在元件镜像图像调节好后，把 CAD 数据加载到程序中。
8） 根据公共标准自动链接：当选择此项数据将自动与公共标准图的标准数据对应链接。
