Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:25 of 115
第三章 ALD510 测试软件的使用
3.1 测试软件主界面的认识
测试软件界面安排其实是比较规律，而且很合理。主要分为：标题栏、菜单栏、工具栏、模块
注册工具条、程序编辑区、状态栏、任务窗体七个区域，显示的效果图如下：
①：最上面是标题栏，列有软件的版本号及当前程序名称。
②：标题栏下面就是菜单栏，里面列有测试软件所能实现的主要功能。
③：在菜单栏下面为工具栏，里面提供了许多常用功能的快捷按钮。
④：元件注册的工具条模块。
⑤：中间区域是程序编辑区/摄像机拍摄画面，也就是给所需要检测元件编辑的地方。
⑥：窗口下方是状态栏，里面显示的是当前程序运行状态的一些信息，如镜头数、测试点数、测试时
间等等。
⑦：右边的是任务窗格，即是显示正在使用程序的任务信息。
菜单、工具栏、滚动条等的用法跟wingdongs、office类似。
①
②
③
④
⑥
⑤
⑦
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:26 of 115
3.2 软件按键的使用方法
机器按键分
软件按钮和机器
按钮：暂停，加
载，停止，急停
等，所起的作用
一致。
如右图：
图像标志 名称 用途
测试 测试 PCB 板
单步测试 逐步逐个镜头测试
暂停 暂停测试
停止 停止测试
加载 机器恢复到加载位置
Mark 校正 Mark 校正
模式设置 设置学习测试的模式
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:27 of 115

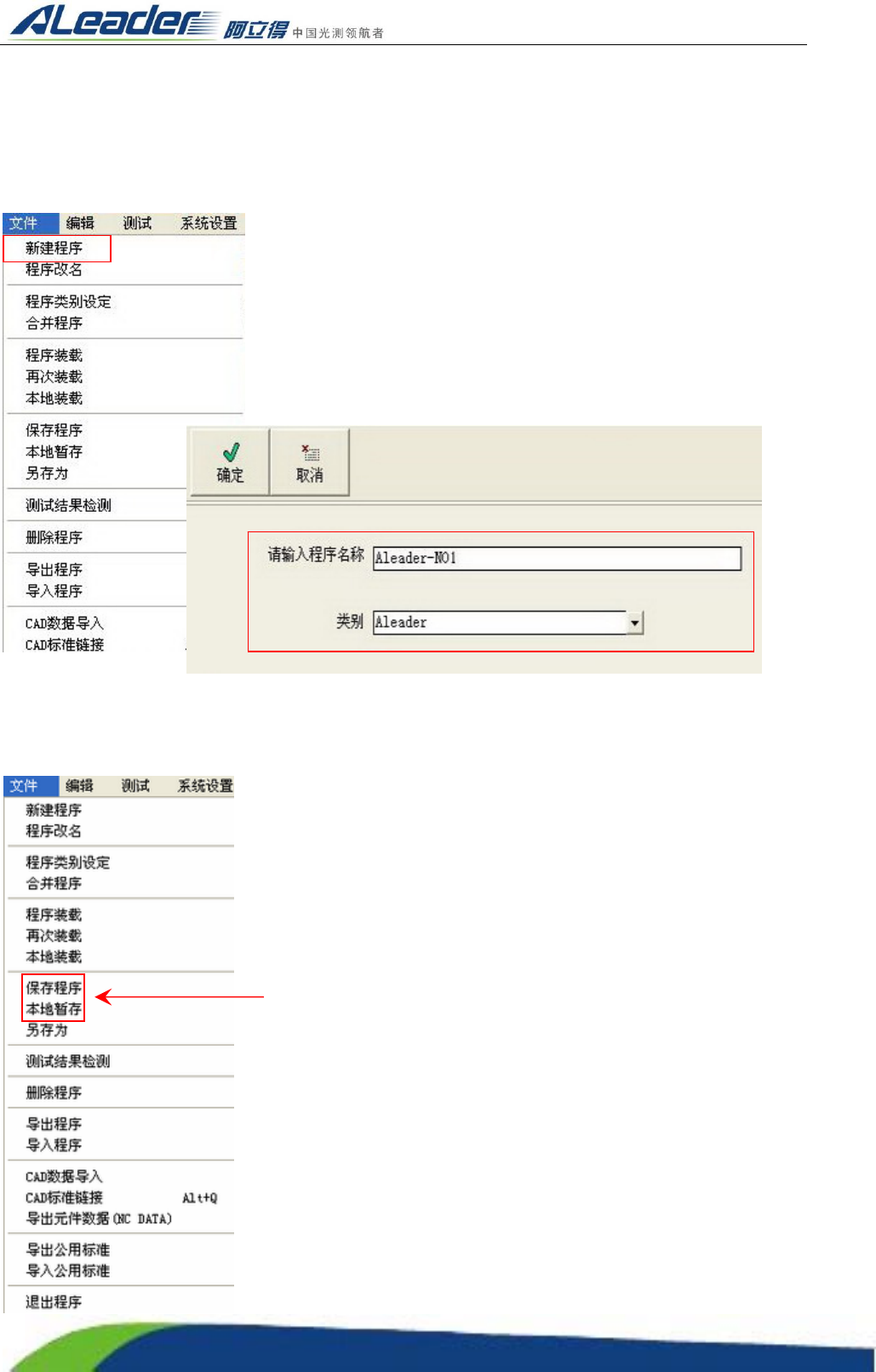

3.3 程序的制作
3.3.1 新建程序
在菜单下，选择“文件”栏下单击“新建程序”选项卡，在“请输入程序名称”文本框中输入对应 PCB
板名称，及选好类别（客户分类）信息，单击确定。如下图：
3.3.2 测试程序保存
程序的保存涉及到两个概念：〔本地暂存〕及〔保存程序〕。
在编辑程序的过程中养成实时保存的习惯极为重要，有时一个程序可能
要写很长时间，中间万一遇到停电或死机什么的，如果没有保存，我们
以前所做的工作就会被丢掉。
〔保存程序〕所保存的文件不直接参与到测试当中，它主要的
目的是保护测试程序遭到意外情况的破坏，当测试程序调整
OK 后，一般建议执行〔程序回传〕，这样的话就将最好测试效
果的测试程序安全的保存下来。
在进行程序装载时，所调用的程序就是程序回传后保存下来的
测试程序。
〔本地暂存〕的概念相当于电脑的内存（Memory），保存的
是处于测试状态的测试程序，当测试程序调整 OK 后，需要执
行〔本地保存〕的操作。
本地目录同时也是 AOI 测试执行文件的储存目录，测试程序测
试时的一些实时的数据也是保存在本地目录。
