图像区比对

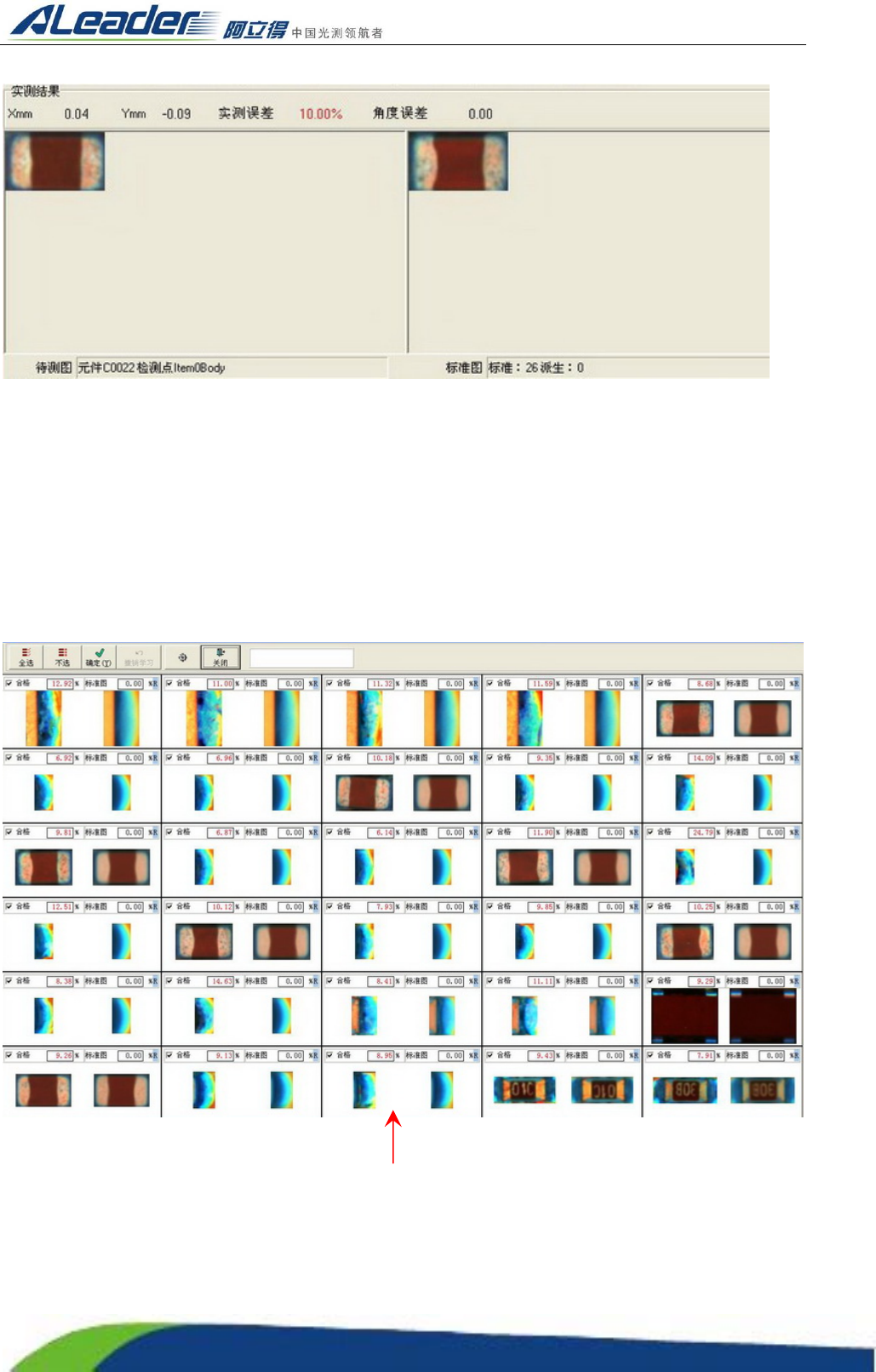

图像区说明：该区显示当前检测点的实际图像，左边为待测图，右边为标准图，最下方为当前检测点
的检测位置说明，观察待测图和标准图是否相同，若相同则点合格，反之不合格。
3.10.2 批量学习窗口
批量学习窗体是指在学习工程中，实际误差超出误差范围时，批量弹出的数据窗体。该数据窗体包
括工具条、图像比对区，一次学习多个标准，提高学习速度。
观察待测图和标准图是否相同，若相同则点合格，反之不合
格，系统默认选择为合格，如图像差异较大不能学习，那么
需要去掉合格选项。
遇到图象较大显示的不完整可在图象上双击可放大图像。
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:51 of 115
3.10.3 代用料的调试
编写程序时我们通常将同类型元件归为（连接到）同一类标准，但在实际生产过程中，同一个物
料编号的元件，常有不同的供应商来料而导致同一类零件的外观和文字描述不一样，这种情况下我们
应用“派生”的概念来处理。即同一个编号的元件有多种来料的时候，我们可以对每种来料“派生”
一个标准，然后将这些标准编为同一个组，测试过程中遇到代用料时计算机会自动识别其归类。

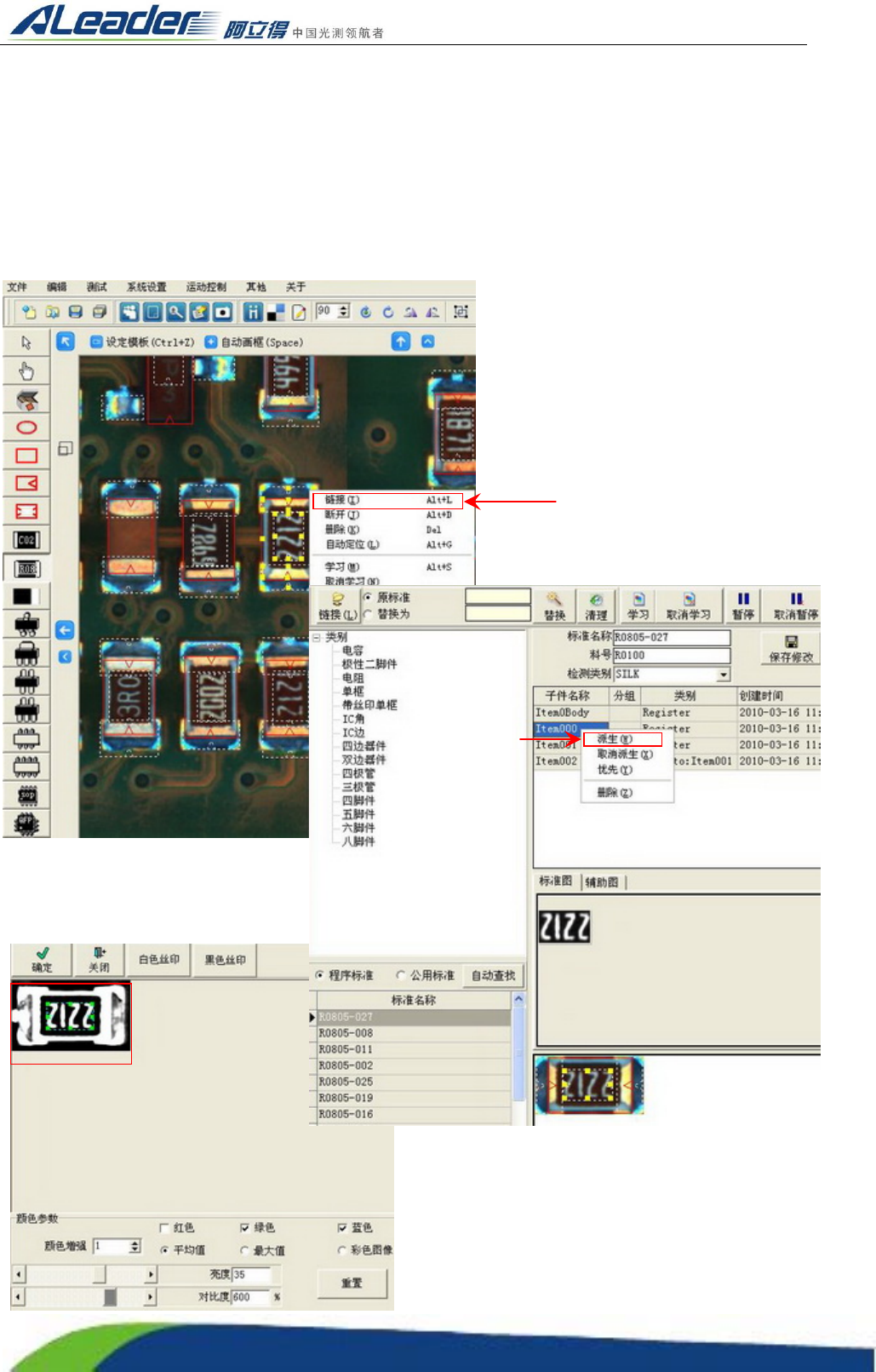

方法：在编辑区选择需派生的元件标准，右键点击“链接”（快捷键 Alt+L）打开链接标准对话框，
在需派生标准的“子件名称”上右键选择派生，调整好框的位置大小，点击工具条的“确定”按钮即
可。如下图：
鼠标右键
选择链接
鼠标
右键
选择
派生
在此调节好检测框的
大小、位置、颜色后点
击确定即可。系统将自
动分成一个组
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:52 of 115
3.11 查看及修改 NG
为了使程序更加优化，往往我们需要对测试过程中报出的误判进行查看和修改，查看错误元件，在测
试结果窗口中，选择“自动移动”镜头将移动到错误元件的中心位置。
下面将以标准链接错误进行修改的例子介绍，步骤如下：

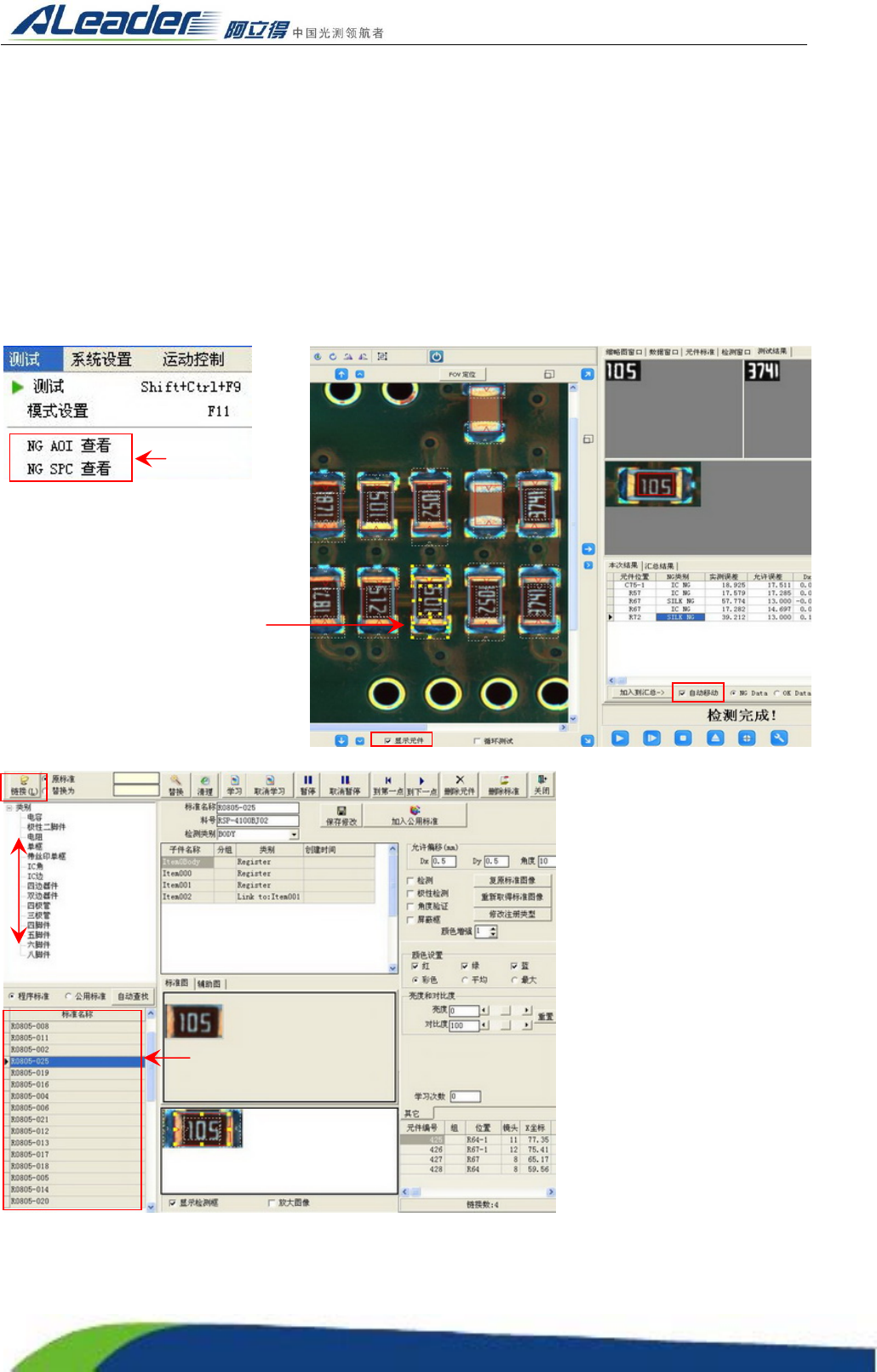

首先打开“测试”菜单取消“NG AOI 查看”及“SPC 查看”，然后选择任务窗口的“测试结果”
窗口，查看报出的错误标准，选上“自动移动”选项及状态栏的“显示元件”，镜头将自动移动到当前
标准，选择当前标准鼠标右键点击“链接”打开“标准图库”窗口，找到对应的标准点击工具条的“链
接”即可修改完成。
同理进行下一 NG 进行修改， 若是元件本身存在问题，则 NG；若是由于元件框的偏移，则要
对其自动定位；若是标准链接错误，重新链接新标准。
1 首次学习一定要放慢节奏,注
意观察.如在学习过程中遇到
标准图片模糊或者混乱的情况
下可再做一个标准将其替换,
再单独进行学习
2 程序调试完成后,通常为保
证检出率而将其误差倍数降低
(一般根据工艺,或者在 15%左
右或者小于基本误差即可).
3 对元件修改后一定要 重新
优化镜头。
4 如有时出现一批连片 PCB
中其中一片都是报废的,如果继续检测会造成 NG 高,操作员跟不上速度,因此我们可以用 屏蔽元件 来
跳过该报废 PCB 的检测
.
此两项都不选择
鼠标右
键选择
链接
在列表中查
找对应标准
