Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:58 of 115
3.12.3 建立初始标准并建立连接
CAD 数据导入完成后接下来要建立标准库。
选择菜单“文件”栏下的“CAD 标准链接”，将弹出〔CAD 数据链接标准〕窗口，窗口左边栏显示
的是该机种所有的元件类型名称（物料号），窗口右边显示的是每一类型链接的元件框个数。CAD 数
据编辑程序与前面讲的手工编辑都是在 AOI 检测中要用到图像比对（待测图与标准图比对），所以在
这里要给每类元件建立一个标准图片模型。建立标准的过程就是统计建模，即计算机通过学习一系列
OK 样品，观察图像变化并结合所有 OK 图像中看到的视觉偏差，找出元件外形变化和未来可能变化
方式的特征来增强系统识别 OK 与 NG 图像的能力。
做法：从“CAD 数据链接标准”窗口中第一点开始，先选中第一个标准，
然后单击〔到 CAD 元件位置〕镜头会走到与该标准建立连接的第一颗
元件的元件框，在元件框上单击选中该元件框，先把该元件框拖移到一
边，然后在元件注册的工具条模块中的选择与元件对应的模块进行注册
（方法与手工编辑程序一样），注册成功后系统将自动把该 CAD 类型替
换成新注册的标准，同时替换成功的类型自动变为“红色状态”，确认
OK 后需把新画的检测框删除，把拖移到一边检测框移会原位置，然后
点击工具栏上的“到未链接料号”按钮，用同样的方法将所有无标准图
片的标准都注册一个初始标准，
①先把该元件框拖移到一边，然后
在元件注册的工具条模块中的选
择与元件对应的模块进行注册
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:59 of 115
3.13 导出元件数据（NC DATA）
本 AOI 可以作为坐标机使用,打开文件/导出 NC Data 数据,可将
元件的坐标导出,且操作简单、速度快,只需要在元件上画框,相应的在
数据窗口有其坐标、角度显示。将本地目录中的应用程序保存为一个
文本文件，包含：元件位置、XY 坐标、角度、料号，本数据可以为其
他数控设备所用，例如可以将本系统作为一个坐标机采集坐标数据，
也可以用本系统中的 CAD 数据导入而得到新的应用程序。
步骤如下：
1）新建一程序在编辑区域看到的元件上画框，保存。
2）选择菜单“文件”栏下的“导出元件数据(NC Data)”,选择保存路径保存。
删除该检测框
把该检测框
移回元件上
替换成功后将
为红色状态
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:60 of 115
3.14 块设置
块设置功能，多拼板往往出现一片或者几片报废的情况，采用“快设置”可大大提升和简化
工作流程，通过在缩略图上将某一片报废的 PCB 拖动选择框，AOI 就会自动识别出该选择框内有多
少检测点，同时将给你一个 NG 比例，如果该选择框内有 500 个检测点，我们设定的 NG 比例为 50%，
则设备认为检测时 NG 个数超过 250 便不再进行检测，系统自动对该选择框进行屏蔽把该片的所有
NG 清零从而提升检测速度，和操作员确认速度。

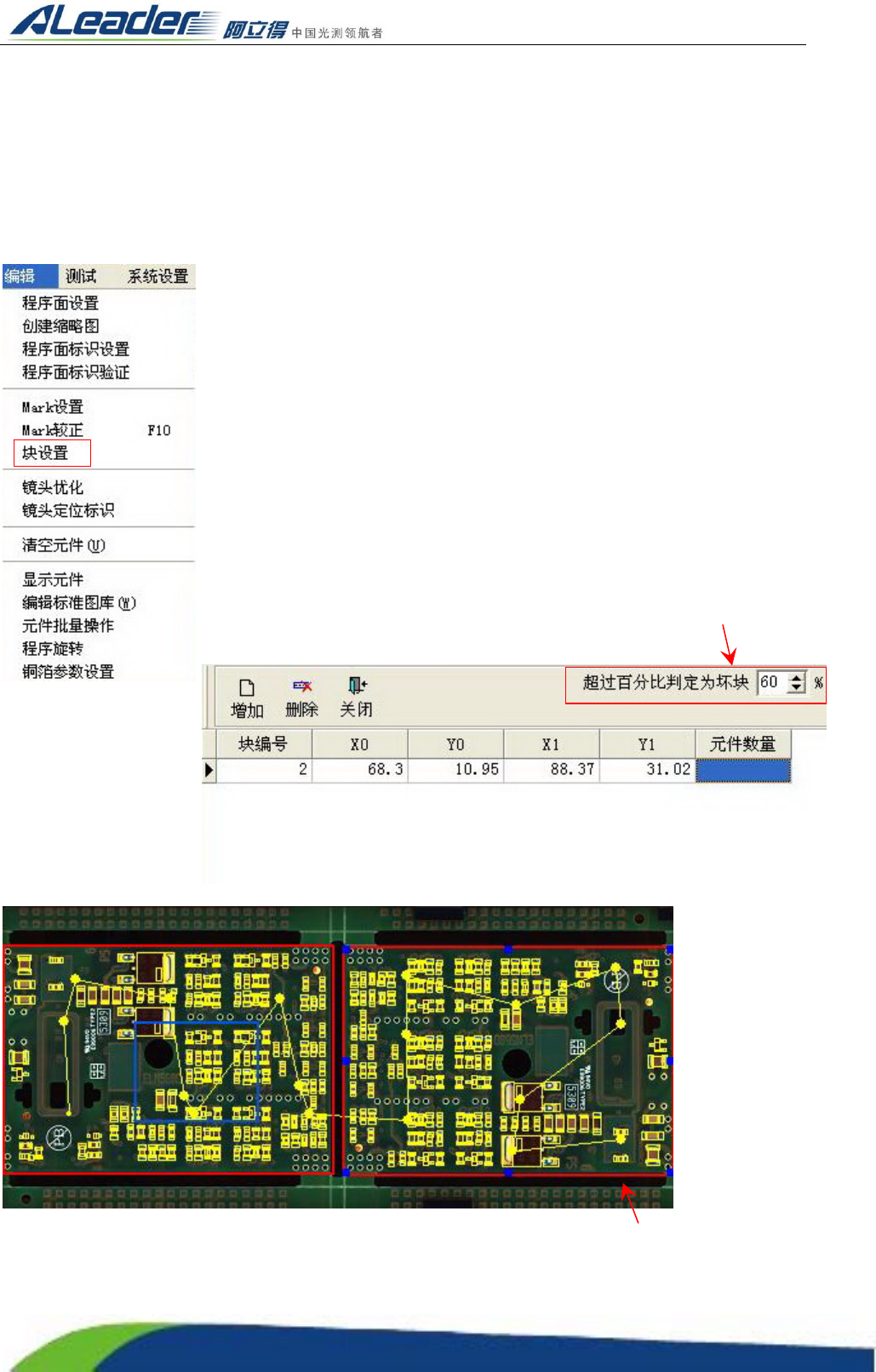

步骤：选择主菜单“编辑”栏下“块设置”选项，打
开“多连片定义”窗口，点击工具栏上的“增加按钮”
在缩略图上将出现一选择框，拉缩选择框让选择框把
第一小片框起(同上步骤逐个逐个的定义好每一小
片)，系统将根据设定的“超过百分比判定为坏块”值，
自动计算出选择框内的检测点数，设定好后点击工具
栏的关闭即可。
自定合适的 NG 比例
调节选择框分
成每一小片
