Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:77 of 115

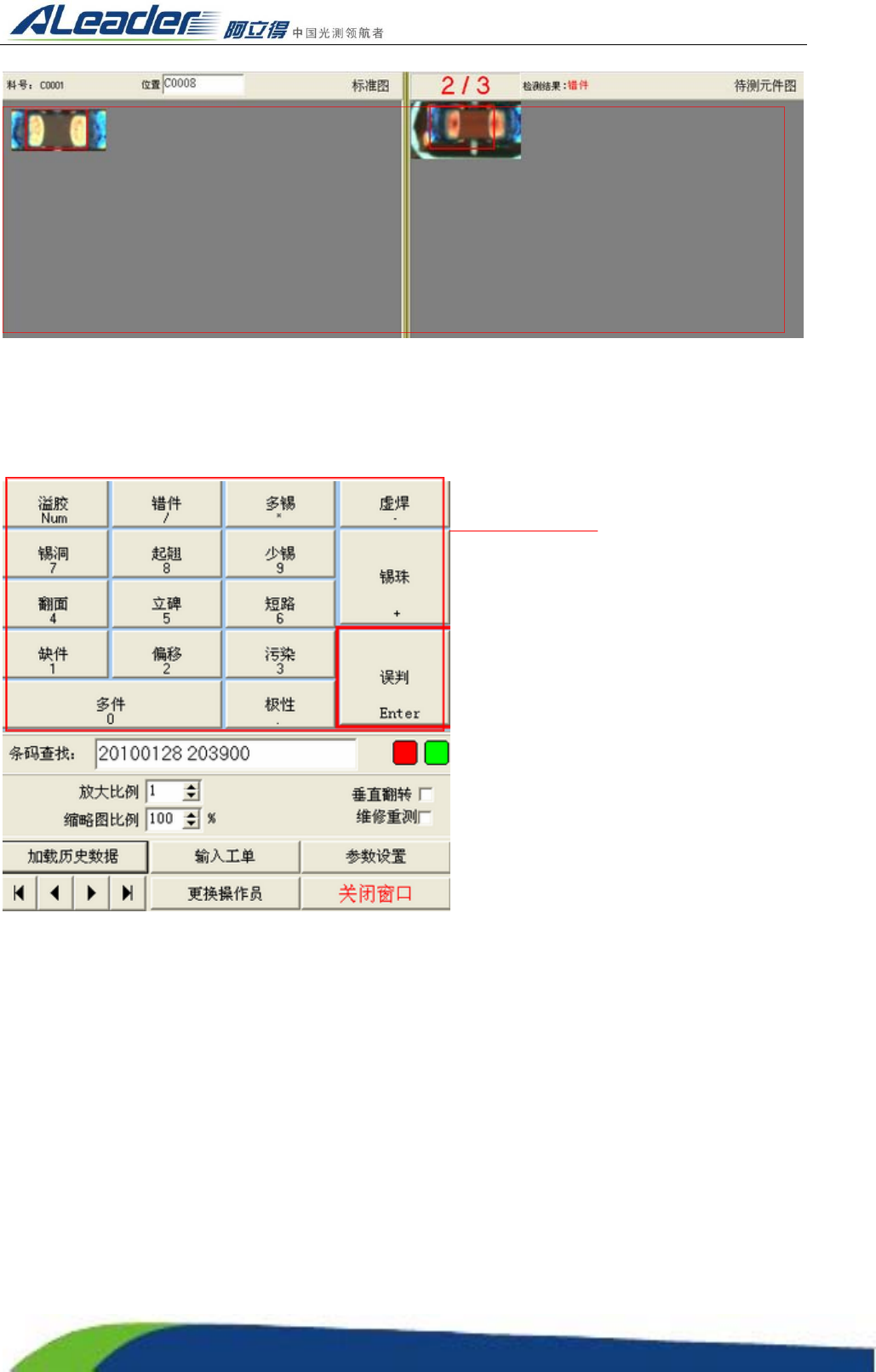

当前 NG 图像比对区
NG 类型确认区
对当然 NG 的类型进行确
定，所得到的信息将传送
到统计信息窗口及 SPC(快
捷键与小键盘对应)
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:78 of 115

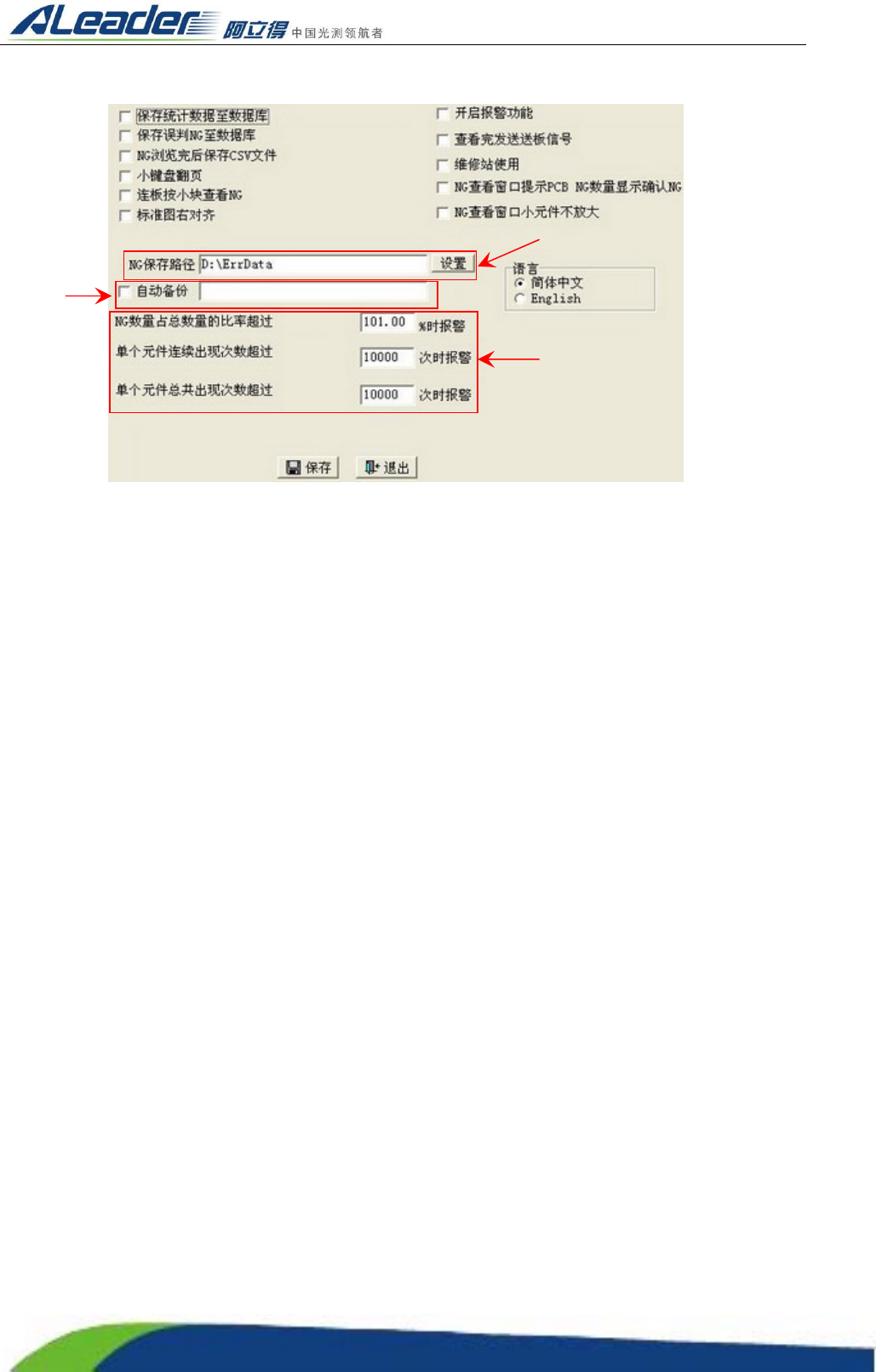

3.25.2 参数设置介绍
¾ 保存统计数据至数据库：选择后确认的 NG 类型将存到数据库，自动生成统计报告。（一般选择）
¾ 保存误判 NG 至数据库：选择后误报也将存至数据库，自动生成统计报告。（一般不选择）
¾ NG 浏览完后保存 CSV 文件：选择后数据将自动生成一个“CSV”文件存至“NG 保存”位置内。
（根据需要选择）
¾ 小键盘翻页：选择后键盘上的“+”键及“Enter”键将生成 NG 翻页功能。（根据个人习惯选择）
¾ 连扳按小块查看 NG：通常用在多连片有多条码的状态下，选择后将根据实际连片数，分别生成
数据。
¾ 标准图右对齐：选择后“NG 比对区”的标准图将右对齐。（根据个人习惯确定是否选择）
¾ 开始报警功能：选择后将根据设定的报警参数生成报警提示。(一般选择)
¾ 查看完发送送板信号：选择后当 NG 查看完毕后将发送信号到接驳台。（使用在在线机）
¾ 维修站使用：选择后 AOI 测试数据将停止传送，操作员可在“条码查找”处输入对应的信息查看
测试结果信息。（根据需求选择）
¾ NG 查看窗口提示 PCB NG 数量显示确认 NG：选择后“测试结果检测”窗口及“NG 查看程序”
窗口中状态栏显示的“ok”数量、“NG”数量将按是否对 NG 确认类型来统计。比如：当在判定
的过程中操作员未对抓取出来的 NG 进行不良类型确认，系统将认为当前 PCBA 为 OK，假设操
作员在判定的过程中进行了不良类型确认,系统将认为当前 PCBA 为 NG，自动记录在 SPC 系统
内。如果不选择系统将按是否报 NG 来统计，零 NG 将认为“OK”，有一个或多个 NG 都认为为
“NG”。（根据需求选择）
¾ NG 查看窗口小元件不放大:选择后所有元件图都不放大，未选择的情况下系统将自动把 0402 以
下的元件图进行放大。（根据个人习惯选择）
在此设置 NG 数据存放位置。
▲请确认该位置有足够的空间！
在此设置报警参数
在此输
入备份
路径，系
统将按
天来自
动备份
一次。
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:79 of 115

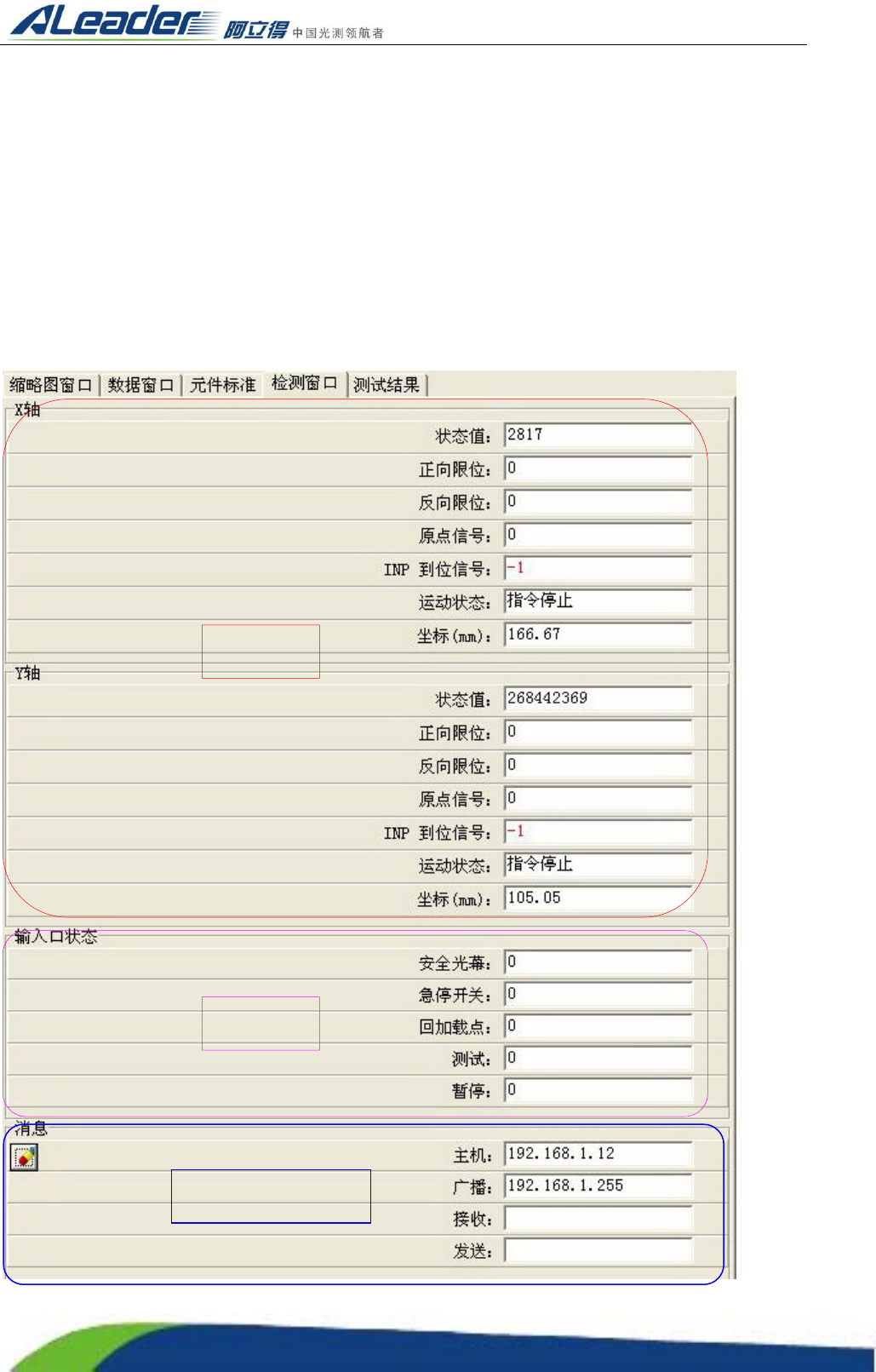

3.26 检测窗口
检测窗口主要用于故障检测。以下步骤是用于故障检测，请参照以下操作：
1. 关闭机器电源，将 X、Y 马达的电源线断开，以防意外。
2. 手动推动 X/Y 平台，X 平台从最左到最右，Y 平台从最前到最后：观察 X/Y 平台是否在移动
中有障碍或擦碰到其他物体。
3. 用万用表检查机器电源插座是否短路及接触良好。
4. 接通机器电源（不要接通 X、Y 马达电源），用万用表检测机器接地是否完好。
5. 按标准设置 X、Y 驱动器。（设备出厂前已经设置 OK）
I/O 状态检查
按键检查
AOI 与 SPC 连接检查
