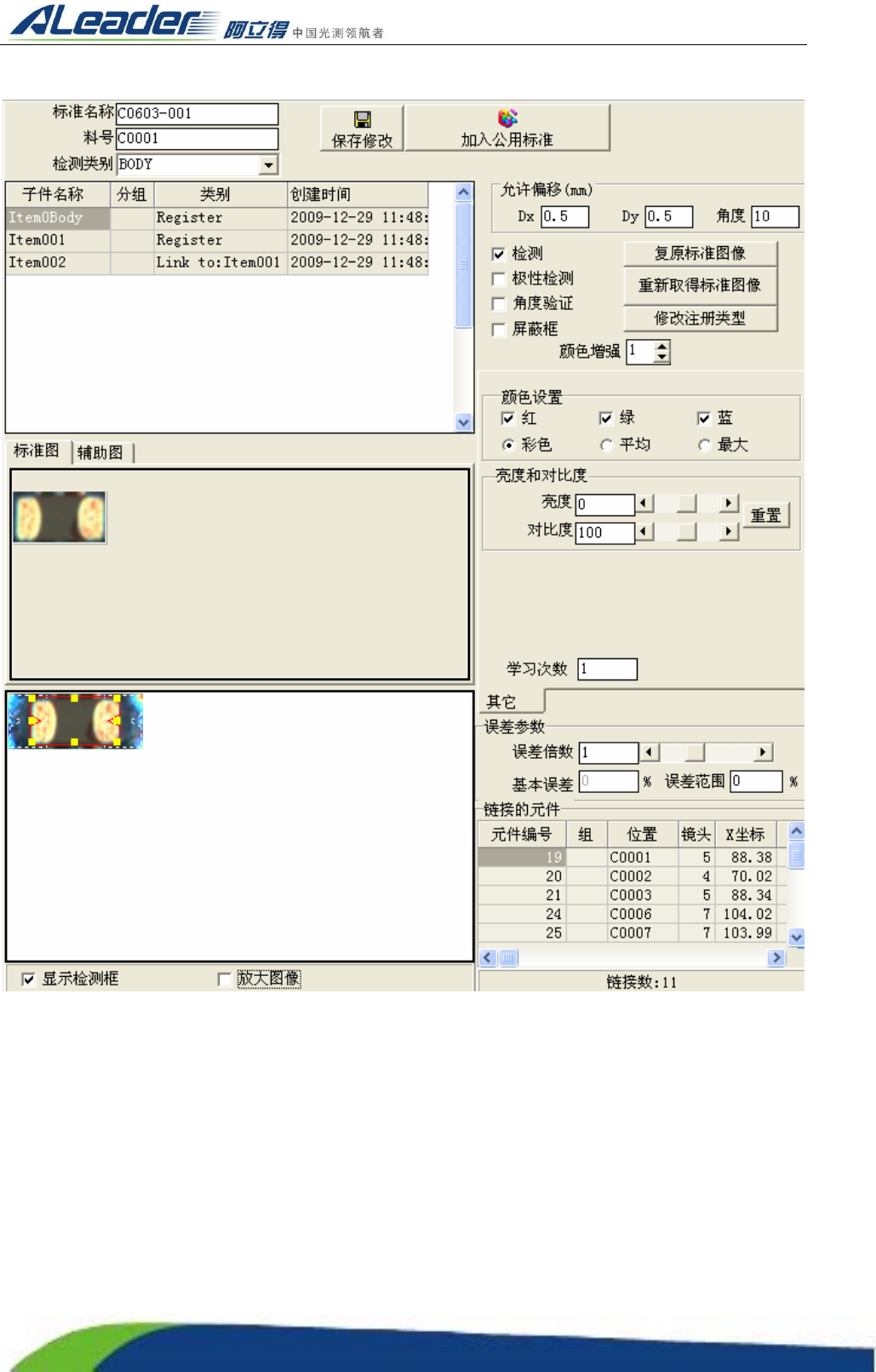

3.5.4 标准数据区
1）保存修改：对元件标准参数的更改进行保存。
2） 加入公用标准：将程序标准的元件标准加入到公用标准库里。（只对选择的标准进行加入）
3） 复原标准：返回学习之前图像与之相对应的数据全部归零。。
4） 修改注册类型：主要用于类型为“Link to..”的修改成类型“Register”只需点击“修改类型按钮
即可。
5） 误差数参数：误差倍数可调，在测试过程中若有些不良点没有测出，可以将其值调小；若有些 NG
点属于误判且误判率较高，则可以适应调大误差倍数
（其它参数功能与注册窗口一致。）
备注：色彩增强、颜色设置、亮度和对比度的调节需复原标准图像才可进行调节
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:46 of 115
3.6 优化镜头
初始标准建立完后，计算机要对所有要检测的元件框分配镜头，也就是
优化镜头即根据元件框的分布计算一个最短的镜头拍摄路径。
步骤：选择主菜单“编辑”栏下“镜头优化”项单击，或者是单击操作
工具条的“镜头优化”快捷键
，系统自动完成优化，最后提示成功。
如果在编程过程中，有标准的偏移量设得太大或元件框的大小超出
一个镜头所拍摄的范围，系统会提示不能为该元件分配镜头，这时我们
要检查元件标准，对不满足要求的元件标准作修改然后再进行优化镜头。
注意：每当我们对程序进行了修改、替换、偏移都必须重新进行镜头的
优化。在优化之前检查是否有遗漏。
3.7 模式设置的介绍
3.7.1 学习模式
测完后学习：是指镜头跑完后再弹出学习窗口，在跑的过程中不弹出批量学习窗体。
按数据学习：是指在学习指定部分元件进行学习，其他部分元件进行正常的测试状态，该模式在学习
与调试中不常用，不提倡使用该模式进行
一个正常的测试状态。
全部学习：是指对已编辑好的元件进行人
工判断的学习统计过程，该模式是调试中
的常用模式，常在 AOI 测试程序制作好后
首用模式。对待测图与标准图进行比对判
断（合格还是不合格）如右图：
全部不学习：就是指不对任何元件进行学习，在正常测试 PCB 板时，使用此模式。
指定元件学习：是按照指定的元件进行学习，而其他元件不学习也不测试将直接跳到指定位置进行学
习，该模式是一种很重要的学习模式，尤其在已调试好的程序，在替换标准或者重做标准的时，进行
学习时有非常突出的作用。
批量学习：在学习调试过程中起着辅助功能，配合其他调试模式使用，避免了在学习中窗体单个逐次
弹出的弊端，当数据达到一定数量的时候弹出一个大窗体进行学习 OK 模型，加快了学习与调试的速
度。（建议搭配此模式进行学习加快调试速度）
限量学习：是指针对没达到次数的元件进行学习，当达到限制的次数的不进行学习。
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:47 of 115
3.7.2 暂停模式
全部暂停：是指对所有检测点暂停，弹出暂停窗口,该模式在学习调试过程中可以查看检测点的误差范
围值的详细数据。
全部不暂停：是指在测试过程中对
所有检测点不暂停，不弹出暂停窗
口。该模式是正常检测默认的模式。
错误暂停：是指在测试过程中超出
标准的误差范围进行暂停，弹出暂
停窗口。通过该模式，可以查看学
习中 NG 的相关信息，可进行参数
的修改或学习（合格）。
正确暂停：是指在测试过程中没有超出标准误差范围的进行暂停，弹出暂停窗口。
按数据暂停：是指在测试过程中按指定元件进行暂停，弹出暂停窗口。
3.7.3 定位模式
不自动定位：是指在测试过程中不进行自动定位的功能。
测试正确自动定位：是指在测试过程中只要测试是 OK 的元件将进行自动定位一次
全部自动定位：是指在测试过程中，无论测试结果 OK/NG 都进行自动定位一次。该模式一般常用在
刚制作完检测点程序，要进行学习的时，帮助程序中所有元件进行自动定位，避免人工定位所耗费的
时间。
PCB 板不自动移出：是指测试完毕后，基板不自动移出。
显示镜头图：是指在测试过程中主界面
显示当前镜头图像，该模式是一个人性
化的、供选择的模式，避免长期观看测
试过程中图像界面切换，对人眼造成伤
害。
手工扫条码：是指测试完毕后系统弹出
条码输入窗口供手工输入条码。
3.8 正常测试
最后保存程序：然后把模式改为全部不学习全部不暂停，把状态改为操作状态，可以安排作业员正常
操作设备进行测试。
