Http:www.aoichina.c om TEL:0769-22620377 2262 0877 FAX:0769-23102060 Page:93 of 11 5 第五章 SPC 的使用 5.1SPC 软件系统概述 SPC 即统计过程控制（Statistical Process Control） 。SPC 主要是指应用统计分析技术对生产过 程进行实时监控，科学的区分出生产过程中产品质量的随机波动与异常波动，从而对生产过程的异常 趋…
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:92 of 115
4.19 屏蔽元件
通常在生产检测过程中都会遇到多连片的板子有报废的一片，这种情况测试起来 NG 会出现很多，
影响了操作员查看 NG 的时间。那么当遇到这种情况我可以用屏蔽功能能来解决，只要我们把报废的
板屏蔽掉就可以了。

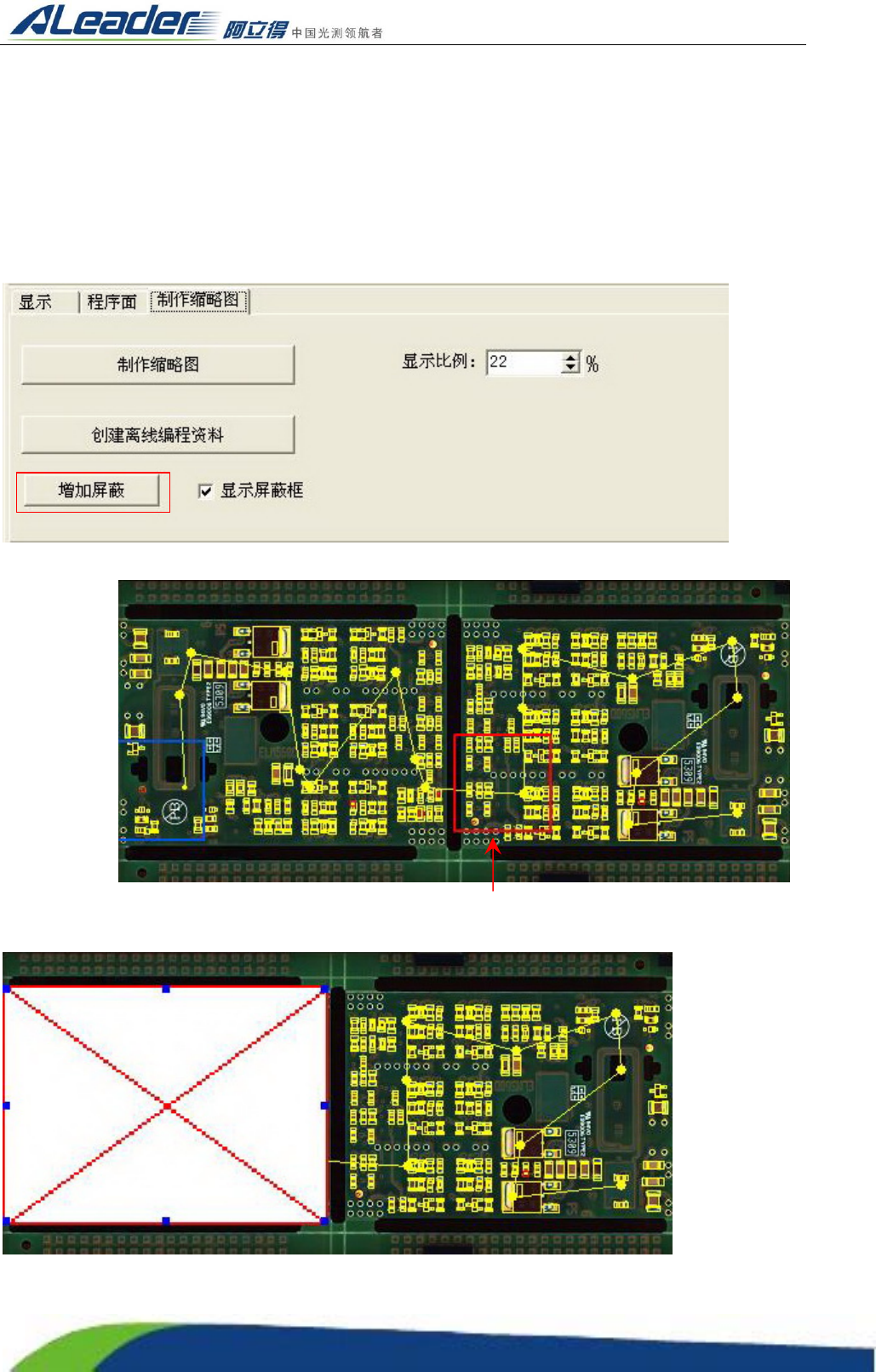

步骤：选择任务窗口缩略图选项卡下的制作缩略图，点击“增加屏蔽”在缩略图上将自动生成一个可
调节的屏蔽框，然后拖动屏蔽框把不需要进行检测的范围框起即可。如需取消，直接在屏蔽框上鼠标
右键删除即可。
屏蔽后的效果图
拖动屏蔽框把不需要
进行检测的范围框起
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:93 of 115
第五章 SPC 的使用
5.1SPC 软件系统概述
SPC 即统计过程控制（Statistical Process Control）。SPC 主要是指应用统计分析技术对生产过
程进行实时监控，科学的区分出生产过程中产品质量的随机波动与异常波动，从而对生产过程的异常
趋势提出预警，以便生产管理人员及时采取措施，消除异常，恢复过程的稳定，从而达到提高和控制
质量的目的。
SPC 是控制产品质量的一种技术，AOI 是检测产品的质量的一种工具，为能使 ALeader 用户根据
AOI/SPC 数据建立一个实时工艺控制（RPC，real-time process control）系统,达到 AOI/SPC 结合
的闭环控制和 SMT 的全自动生产工艺，ALeader 特配备完善的 SPC 功能。
一台ALDSPC通过网线连接与一台ALDAOI 设备
ALDAOI ALDSPC
通过 HUB+网线实现一台 ALDSPC 连接一台 ALDAOI 设备，多台 ALDSPC 浏览器连接一台 ALD
ALDSPC ALDSPC 浏览器 ALDSPC 浏览器
HUB
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:94 of 115

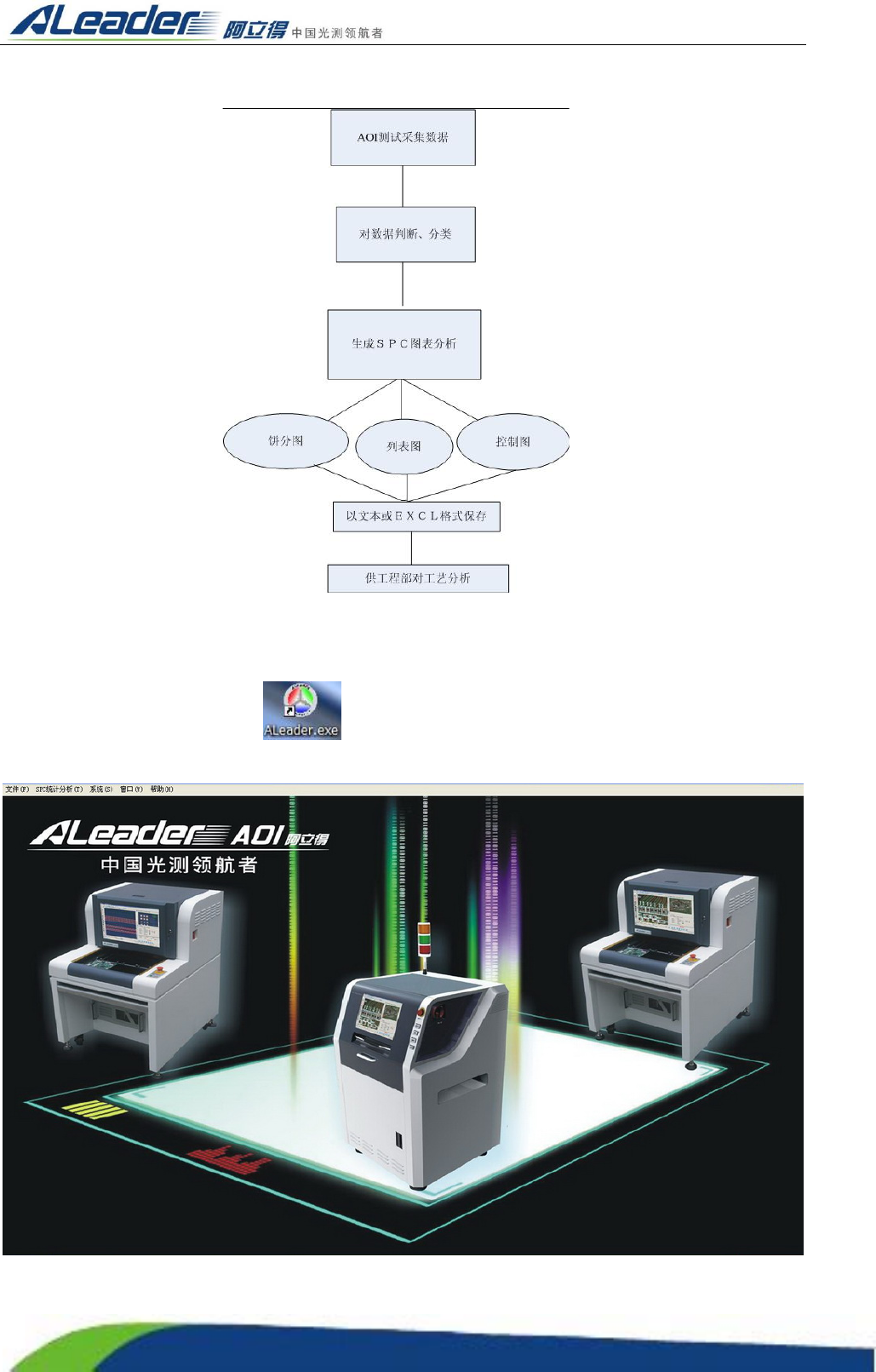

流 程 图
5.2SPC 系统的进入
在 Windows XP 桌面双击
程序启动图标，启动 AOI 程序，单击“进入 SPC”，选择
类型为“管理员”，进入程序主界面。
SPC 系统主界面
