Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:70 of 115

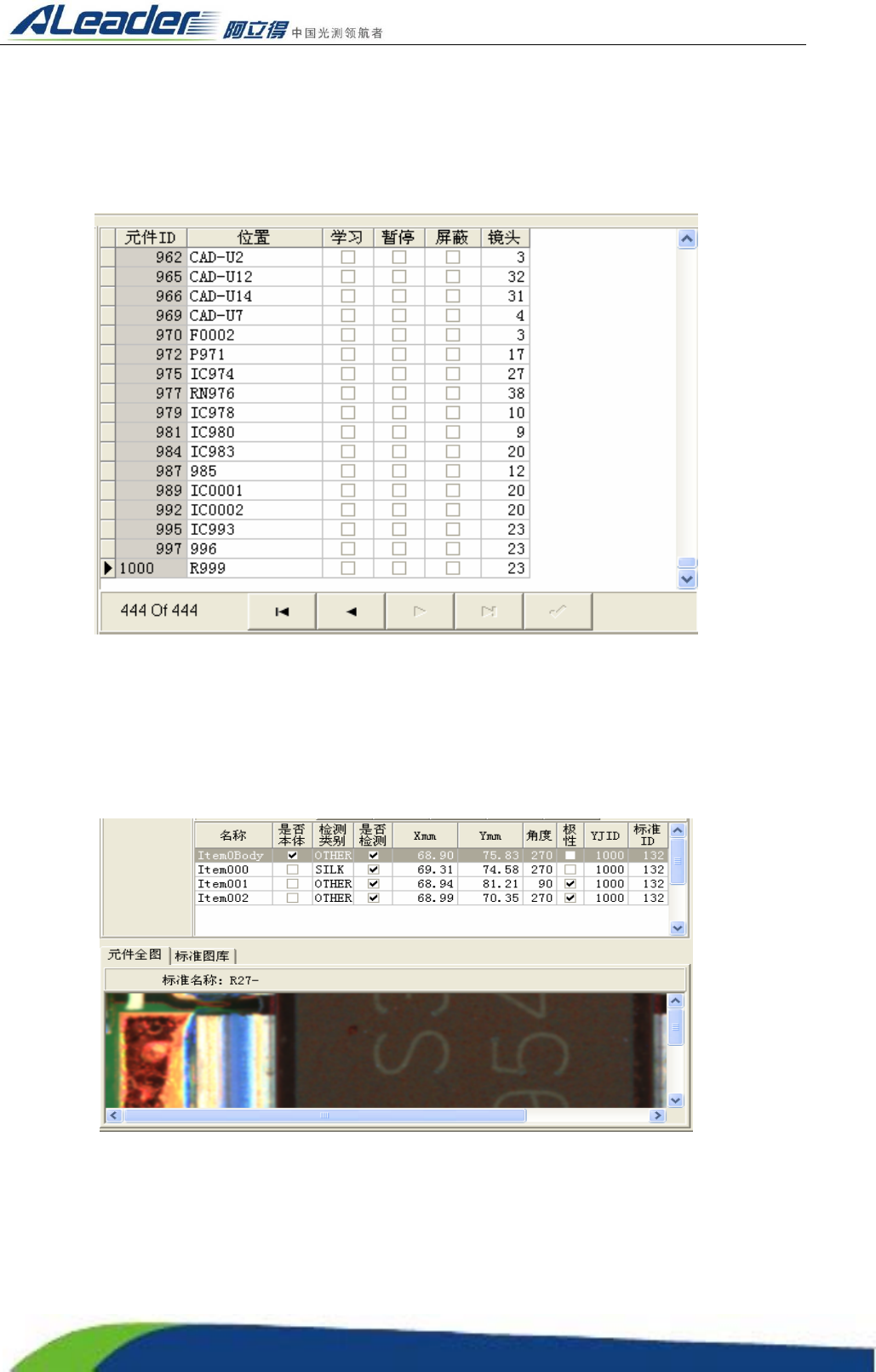

元件数据区是当前 PCB 板所有元件的数据表和方向移动工具条构成。数据表集合了当前 PCB 板
所有的元件，表格内有学习、暂停、屏蔽等选择项，在学习调试过程中有着重要的作用，与之对应的
学习模式设置为“按数据学习”、“指定元件学习”，与之对应的暂停模式有“按数据暂停”。方向移动
工具条包括至前移动键、向前移动键、向后移动键、至后移动键。元件数据区显示如下：
检测点数据区
检测点数据区是指在元件数据区选择一元件，该元件的所有检测点数据都在该区域显示，如下图
所示：
检测点数据区包括数据区和图像区。数据区是元件检测点的相关数据，图像区则显示各个检测点的图
像。
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:71 of 115

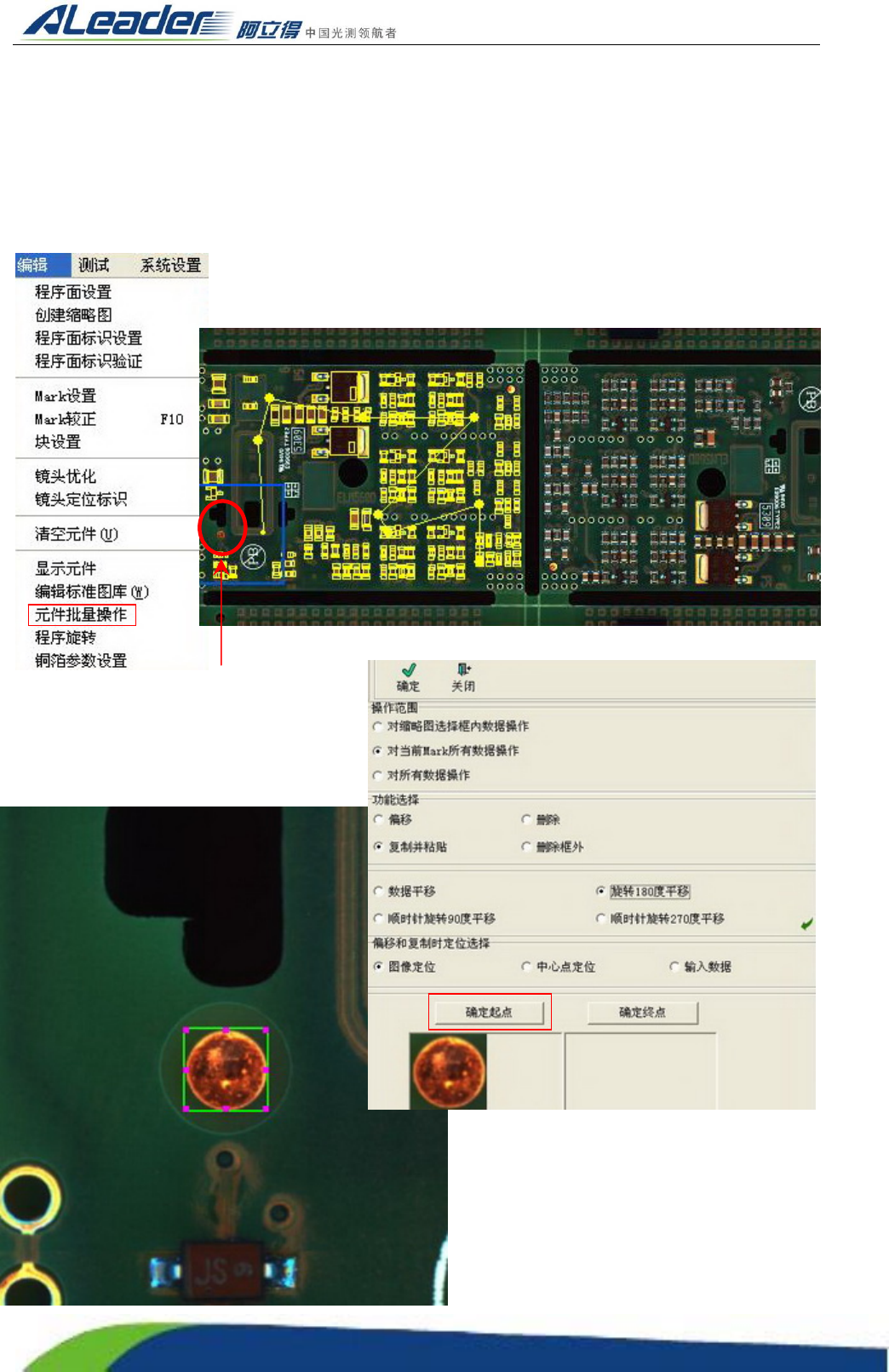

3.24 连板的复制
3.24.1 单片复制
首先制作好一片板的程序，鼠标双击缩略图上的固定点（起点），使镜头移动到固定点处，然后
选择菜单“编辑”栏下的“元件批量操作”弹出操作窗口，同时在编辑区出现个小“选择框”，拖动选
择框让“选择框”框住要定为“起点”的图像，然后把镜头移动到第二块板的同样位置框起同样的图
像作为“终点”，点击确定，然后根据系统提示直接下一步即可。
起点位置
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:72 of 115

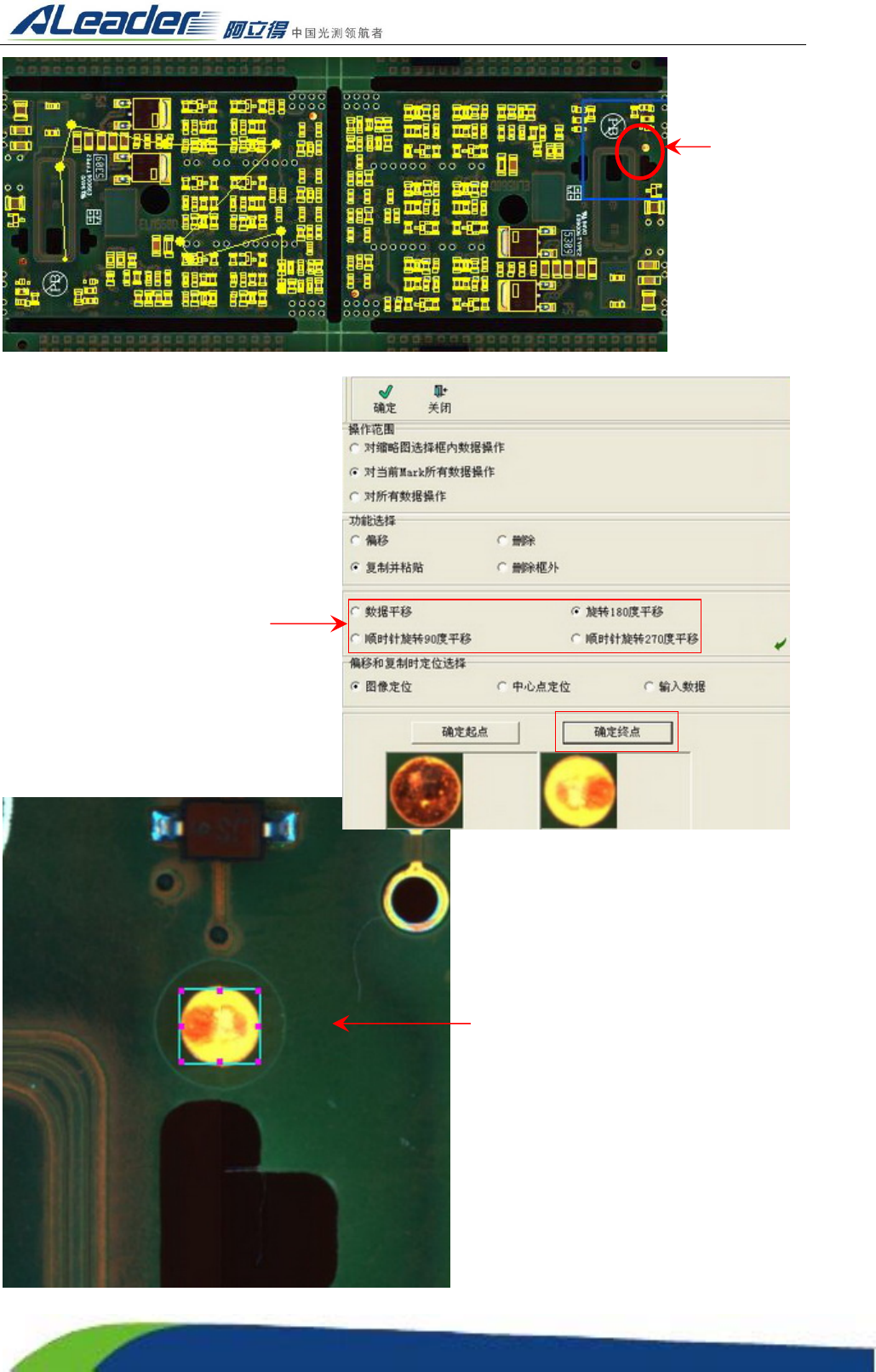

终点位置
此项需根据实际
情况进行选择
在编辑区拖拉选择
框让选择框包括终
点图像
