Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:33 of 115

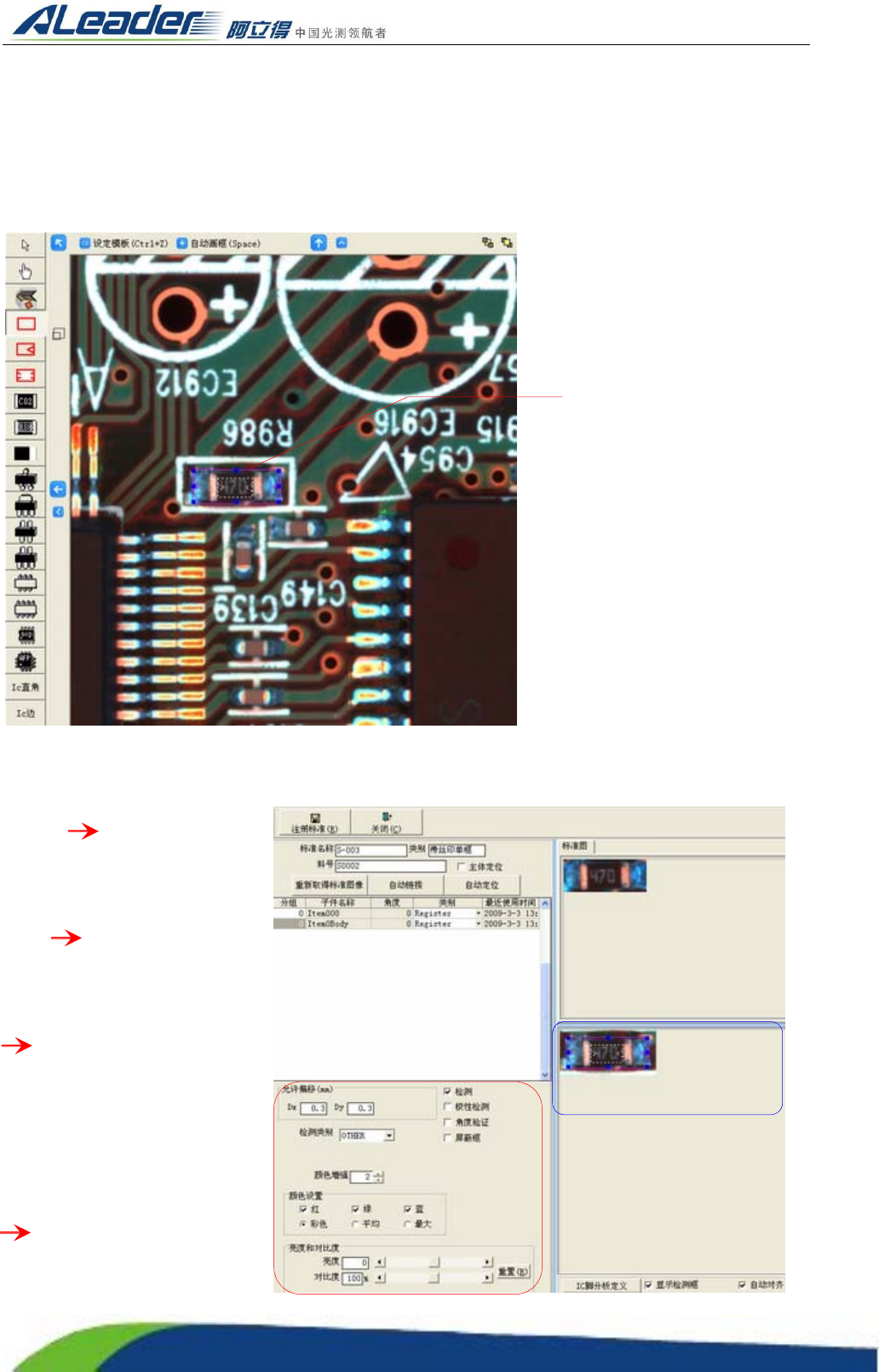

3.3.7.4 带丝印单框模块的注册
带丝印单框模块一般针对锡点较少的元件，如 0603 以下（不包括 0603 元件）具有丝印的元件的
注册，带丝印单框模块具有主体框、丝印框、共两个检测框，实线框为主体框、中心虚线框为丝印框。
主体框，在检测过程中起着定位和检测本体及锡点的好坏作用，丝印框，在检测过程中，可以检测元
件的极性，料号正确与否。
选择左边的元件注
册工具模块的带丝
印单框 在编辑
区域所看到的元件
上鼠标左键平滑拉
出注册框包括整个
元件 选择注册
框鼠标右键选择注
册标准弹出注册窗
口（快捷键 Alt+R）
调节好框的大
小（根据需求可修改
标准名称名称、料
号、允许偏移、颜色、
亮度和对比度等参
数，一般不需改动，
系统已默认好参数）
点击“注册标准”
即完成。
首先选择“左边的元件注
册工具模块的带丝印单
框”，然后在元件上“鼠
标左键平滑”画框
可根据实际情况调
节参数
在此调节好框的大小一般左右
包括整个元件的 95%，上下宽
出 2 毫米，丝印框调节与字体
刚刚好不能过大，不能框到元
件的边缘
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:34 of 115

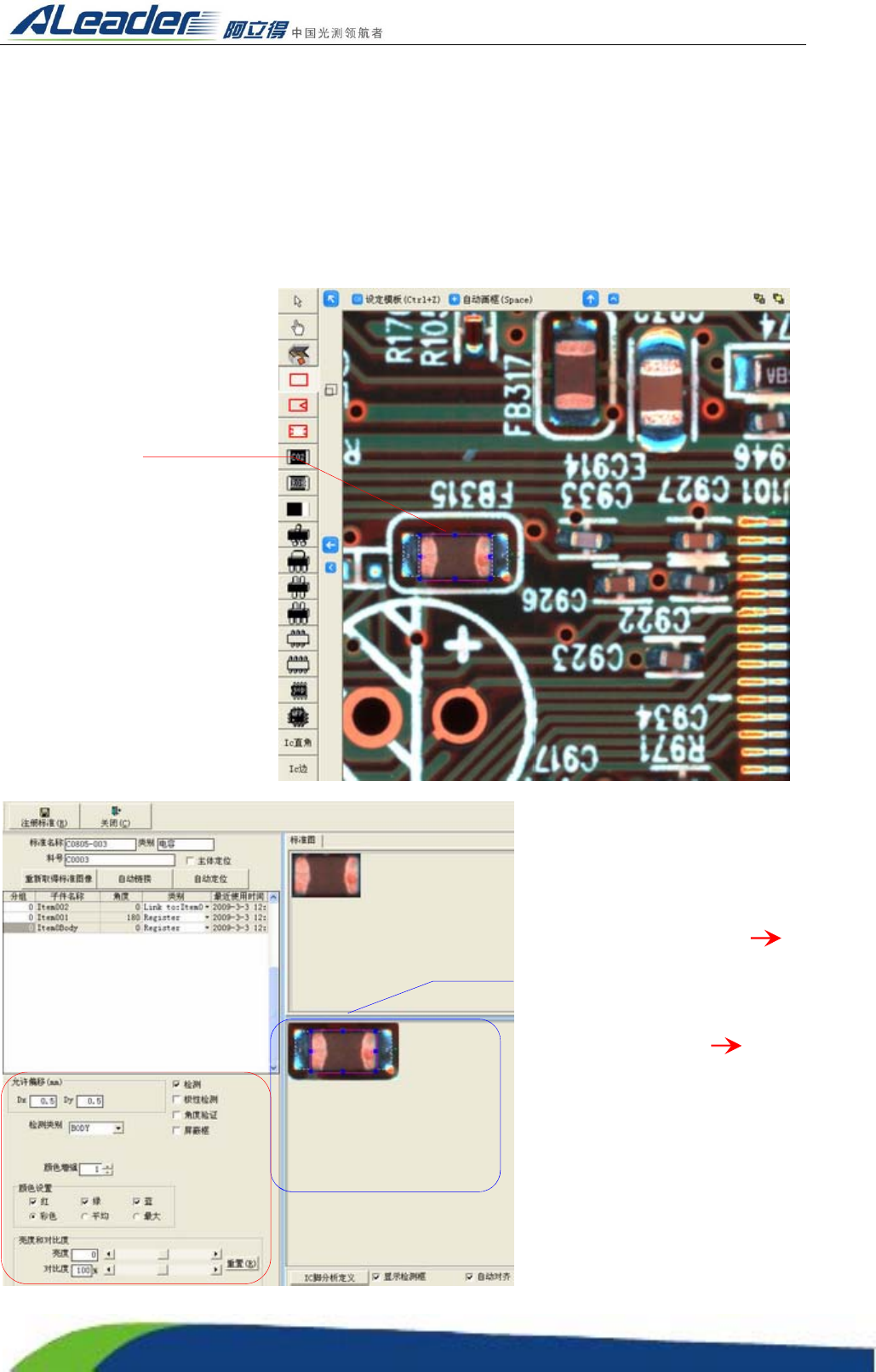

3.3.7.5 电容模块的注册
电容模块一般针对 0603 以上元件（包括 0603 元件）、锡点较饱满、不具有丝印的元件。电容模
块具有主体框、焊点框（2 个）共三个检测框，中间实线为主体框、两边虚线为锡点框。主体框，在
检测过程中起着定位和检测本体好坏及用料正确与否作用；焊点框，在检测中检查焊点的好坏。通常
在调节像锡点框较小的框用鼠标拖拉出个合适的大小都会比较费力，遇到这样的情况下可按住键盘的
“shift+上下左右”键来进行微调框的大小，“ctrl+上下左右”键来进行微调元件框的位置。
选择左边的元件注
册工具模块的电容
在编辑区域所看到
的元件上鼠标左键
平滑拉出注册框包
括整个元件 选
择注册框鼠标右键
选择注册标准弹出
注册窗口（快捷键
Alt+R） 调节好
框的大小（根据需
求可修改标准名称
名称、料号、允许
偏移、颜色、亮度
和对比度等参数，
一般不需改动，系
统已默认好参数）
点击“注册标准”
即完成。
首先选择“左边的
元件注册工具模
块的电容”，然后
在元件上“鼠标左
键平滑”画框
在此调节好框
的大小，一般左
右两边的焊点
框包括锡点的
98%（两边锡点
默认为共一标
准），主体框包
括本体的 100%
及上下宽出 2毫
米
可根据实际情
况调节参数
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:35 of 115
3.3.7.6 电阻模块的注册
电阻模块一般针对 0603 以上元件（包括 0603 元件）、锡点较饱满、具有丝印的元件。电阻模块
具有主体框、焊点框（2 个）丝印框、共四个检测框，中心虚线小框为丝印框、中间实线为主体框、
两边虚线为锡点框。主体框，在检测过程中起着定位和检测本体好坏的作用；焊点框，在检测中检查
焊点的好坏。丝印框在检测过程中，可以检测元件的料号正确与否。通常在调节像锡点框较小的框用
鼠标拖拉出个合适的大小都会比较费力，遇到这样的情况下可按住键盘的“shift+上下左右”键来进行
微调框的大小，“ctrl+上下左右”键来进行微调元件框的位置。
选择左边的元件注册
工具模块的电阻
在编辑区域所看到的
元件上鼠标左键平滑
拉出注册框包括整个
元件 选择注册框
鼠标右键选择注册标
准弹出注册窗口（快捷
键 Alt+R） 调节好
框的大小（根据需求可
修改标准名称名称、料
号、允许偏移、颜色、
亮度和对比度等参数，
一般不需改动，系统已
默认好参数） 点击
“注册标准”即完成。
首先选择“左边的元件
注册工具模块的电
阻”，然后在元件上“鼠
标左键平滑”画框
可根据实际情
况调节参数
在此调节好框的大小，一般左右两
边的焊点框包括锡点的 98%（两
边锡点默认共一标准），主体框包
括本体的 100%及上下宽出 2 毫米,
丝印框调节与字体刚刚好不能过
大，不能框到元件的边缘
