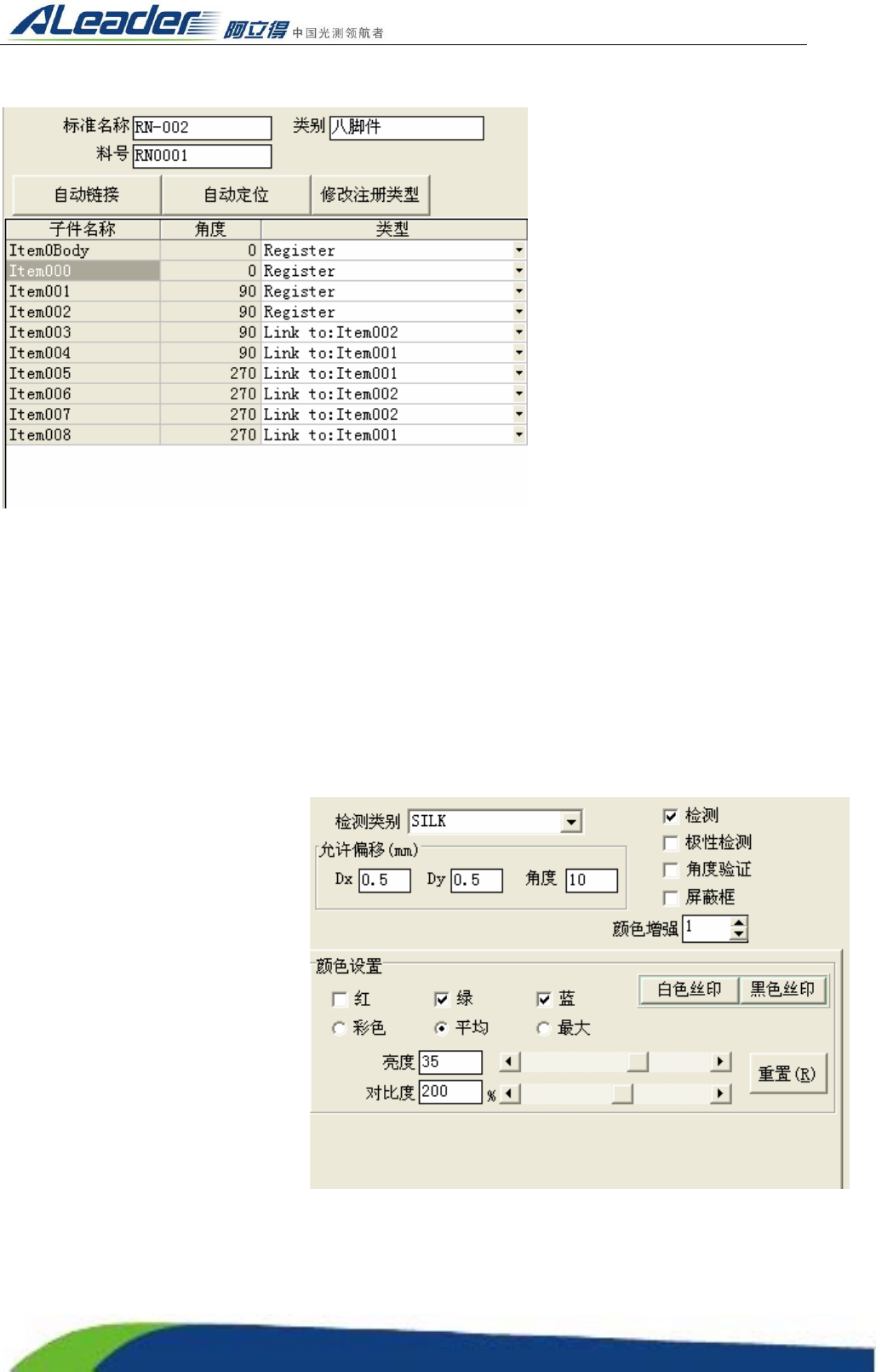

3.4.2 参数设置区
1） 标准名称：元件标准的名
称，系统默认会自动给以
一个名称，为了方便自己
查看，也可人工自己输入。
2） 类别：即是元件的类型，
系统会自动归类，根据选
择的模块工具进行一个分
类。
3） 料号：如贴片机的数据有
料号项目，可把此项目设
置为一致，在有数据库的
前提下可达到自动编程的效果。系统默认自动命名，可根据需求人工自己输入。
4） 修改注册类型：主要用于类型为“Link to..”的修改成类型“Register”只需点击“修改类型按
钮即可。
5） 自动连接：主要针对元件中类型区域。如焊点，已做好其中一焊点为标准模板作为单位，点击
“自动链接“其它焊点框将自动链接到此标准上。
6） 自动定位：即是每一个检测框都以各自标准图像数据进行一次定位。
7） Register 表示是“注册成标准”即是此图像是标准图，Link to:Item001 表示是连接到 Item
001。（点击下拉箭头可以看到链接位置名称）
8） 允许偏移：表示此标准在允许
的“范围参数”去进行查找与
标准图最相像的图像。
9） 检测类别，即是检测框的类型，
可分为八种（OTHER、SILK、IC、
SHORT 、 BODY 、 HOLE 、
RGLUE、CODE）点击下拉箭
头可查看到，系统默认自动分
类，一般不需要更改。
10） 颜色增强，即是对图像的色
彩增加。
11） 颜色设置及亮度和对比度，
即是对图像颜色的调节，（一般不需更改）
12） 是否检测，即是对当前标准图像设置是否检测。
13） 极性检测，即是对当前标准图像设置是否需极性比对。
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:42 of 115
14） 角度验证：判别一些极性标志不是很明显的小零件以及需针对角度检测，保险起见我们通常
对这类零件注册标准时加上角度验证。
OTHER→针对普通焊点 SILK→针对丝印 IC→针对 IC 脚、电阻焊点、电容焊点 SHORT→针对短路
BODY→针对主体 HOLE→针对插件孔洞 RGLUE→针对红胶检测 CODE→针对条码
3.4.3 标准图像区
15）IC 脚分析定义：针对超过八个脚的元件分析生成检测点。
显示当前“类型
检测图像”
调节检测框大
小，框内的图像
即是需检测的
范围
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:43 of 115
3.5 标准图库的认识
标准图库顾名思义是我们在制作程序注册完成好的标准图片存放的一个数据库，它集合了所有的
标准，不管是临时标准、一般标准，还是公用标准，在里面可以查看到每个标准图像的详细参数。
选择菜单栏的“程序编辑” “编辑标准图库”进入标准图库。
3.5.1 工具条
工具条
标准数据
元件类别窗
元件类别窗
