Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:36 of 115
3.3.7.7 极性二脚件模块的注册
极性二脚件一般是针对具有极性的二极管,极性二脚模块具有主体框、焊点框(2 个)丝印框、
共四个检测框,中心虚线小框为丝印框、中间实线为主体框、两边虚线为锡点框。主体框,在检测过
程中起着定位和检测本体好坏的作用;焊点框,在检测中检查焊点的好坏。丝印框在检测过程中,在
检测过程中不仅仅测元件的正确与否,还对该类元件的极性进行检测和判断。通常在调节像锡点框较
小的框用鼠标拖拉出个合适的大小都会比较费力,遇到这样的情况下可按住键盘的“shift+上下左右”
键来进行微调框的大小,“ctrl+上下左右”键来进行微调元件框的位置。
选择左边的元件注册工具
模块的极性二脚件
编辑区域所看到的元件上
鼠标左键平滑拉出注册框
包括整个元件 选择
注册框鼠标右键选择注册
标准弹出注册窗口(快捷
Alt+R 调节好框
的大小(根据需求可修改
标准名称名称、料号、允
许偏移、颜色、亮度和对
比度等参数,一般不需改
动,系统已默认好参数)
点击“注册标准”即完成。
在此调节好框的大小,一
般左右两边的焊点框包括
锡点的 98%两边锡点共用
一标准)主体框包括本体
100%及上下宽出 2
, 丝印框调节与字体刚
刚好不能过大,不能框到
元件的边缘
可根据实际情
况调节参数
首先选择“左边的元件注册工具模
块的电阻”然后在元件上“鼠标左
键平滑”画框
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:37 of 115
3.3.7.8 多脚件的注册
多脚件是指 PCB 板上具有 3 个 IC 脚以上,8 个 IC 脚以下的多脚件,包括有(三极管、大功率管、
四脚件、五脚件、六脚排阻和八脚排阻),该类元件在 PCB 板中都是常见的元件。在这里就不一一介
绍注册演示图了,此类型的元件注册方式都是非常相似。在这里就以大功率管为例做一介绍,大功率
管在注册元件的方式与电容电阻的方式是有所不同的,大功率管具有主体框、丝印框、焊点框(3 个)
共六个框。在注册过程中,焊点框的标准分为二,顶端的焊点框架为一标准,下方的 3 个焊点框为一
标准。主体框,在检测过程中起着定位和检测本体好坏的作用;焊点框,在检测中检查焊点的好坏。
丝印框在检测过程中,在检测过程中不仅仅测元件的正确与否,还对该类元件的极性进行检测和判断。
通常在调节像锡点框较小的框用鼠标拖拉出个合适的大小都会比较费力,遇到这样的情况下可按住键
盘的“shift+上下左右”键来进行微调框的大小,“ctrl+上下左右”键来进行微调元件框的位置。
选择左边的元件注册的工具
区域所看到的元件上鼠标左
键平滑拉出注册框包括整个
择注册框鼠标右
键选择注册标准弹出注册窗
口(快捷键 Alt+R) 调节
好检测框的大小,(根据需求
可修改标准名称名称、料号、
允许偏移、颜色、亮度和对比
度等参数,一般不需改动,
统已默认好参数)点击“注册
标准”即完成
首先选择“左边的元件注册工
具模块的大功率管”然后在元
件上“鼠标左键平滑”画框
可根据实际情况调
节参数
在此调节好框的大小,一
般焊点框包括锡点的 98%
(下面锡点默认共一标
准,上面为单个标准),主
体框选一有特征性的图标
作为定位(如极性标记加
一半的元件脚), 丝印框调
节与字体刚刚好不能过
大,不能框到元件的边缘
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:38 of 115
3.3.7.9IC 的注册
IC 是指具有 8 个脚以上的元件,IC 类元件在 PCB 板上形态各异,包括有(SOP 件、QFP 件、
等等。IC 类模块元件主要包括主体框、丝印框、 短路框及焊点检测框架。主体框,在检测过程中起
着定位和检测本体好坏的作用;焊点框,在检测中检查焊点的好坏。丝印框在检测过程中,在检测过
程中不仅仅测元件的正确与否,还对该类元件的极性进行检测和判断,其中短路框上检测 IC 的短路
情况,在注册 IC 类元件过程中,对于超过一个镜头的大 IC 元件,采用的分割注册方式,也就是可用
IC 边模块、IC 直角模块来分割拼加,下面就以 SOP 件为例进行介绍。

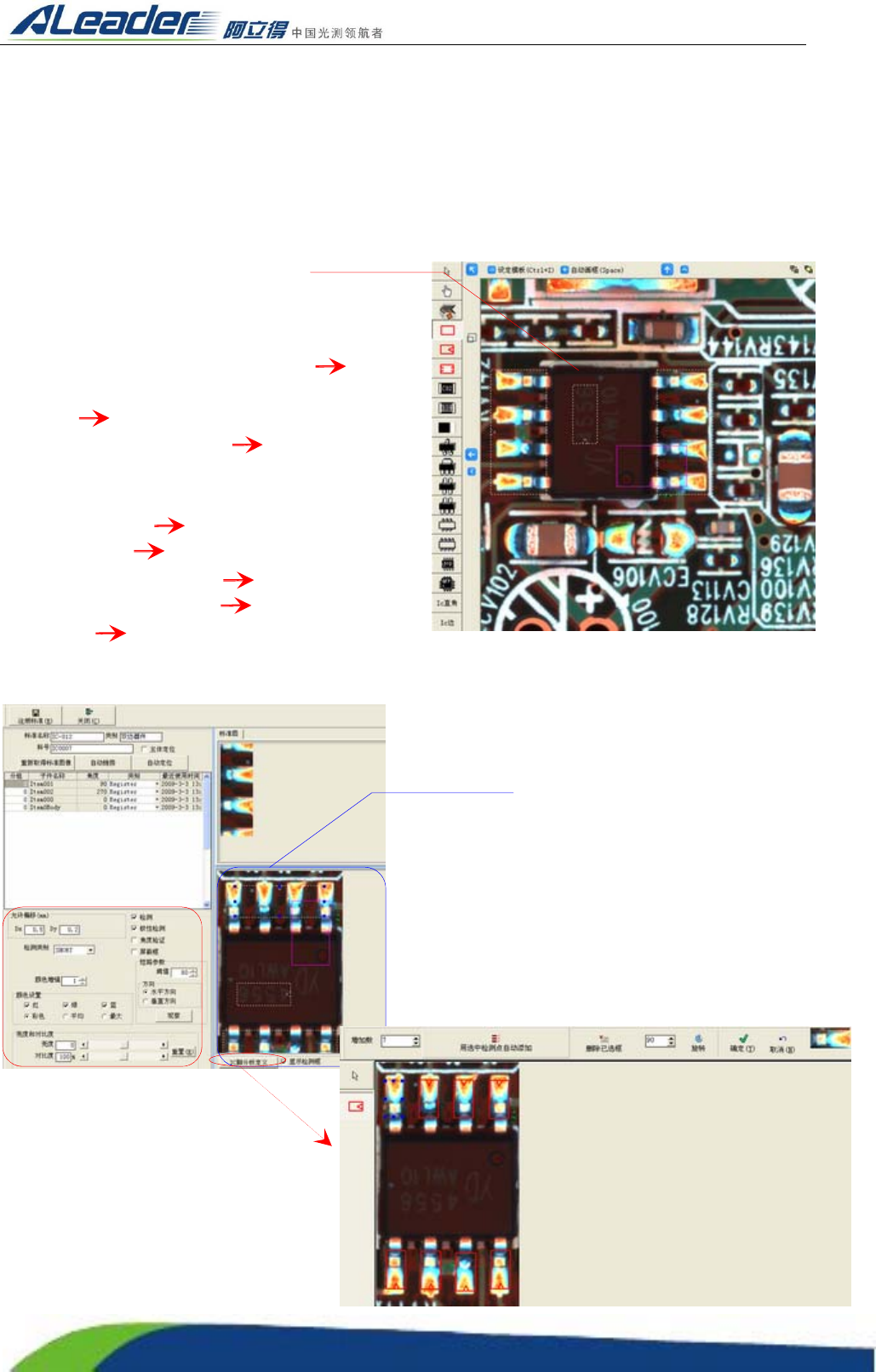

选择左边的元件注册的工具模块的 SOP 在编辑
区域所看到的元件上鼠标左键平滑拉出注册框包括
整个元件 选择注册框鼠标右键选择注册标准弹
出注册窗口(快捷键 Alt+R) 节好检测框的
大小,(根据需求可修改标准名称名称、料号、允许
偏移、颜色、亮度和对比度等参数,一般不需改动,
系统已默认好参数) 鼠标右下角的 IC 分析弹出
IC 分析检测窗口 用极性单框找一最完美的脚画
IC
单击“用选中检测
点自动添加 单击“确定”“注册标准”即完成。
首先选择“左边的元件注册工具
模块的 SOP然后在元件上“鼠
标左键平滑”画框
可根据实际情
况调节参数
在此调节好框的大小,一般短路
框两端包括到 IC 脚的中间,上下
2%不框。主体框选一有特征性
的图标作为定位(如极性标记加
一半的元件脚), 丝印框调节与
字体刚刚好不能过大,不能框到
元件的边缘
选择窗口左边的“极性单框”模
块, IC 脚上画一个检测框包住
IC 脚作为标准,(上面留 2%下面
25%两边宽出1MM然后根
据脚的实际数量,在增加数的文
本框内输入数量,点击“用选择
检测点自动增加”完成确定即可。
