Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:97 of 115

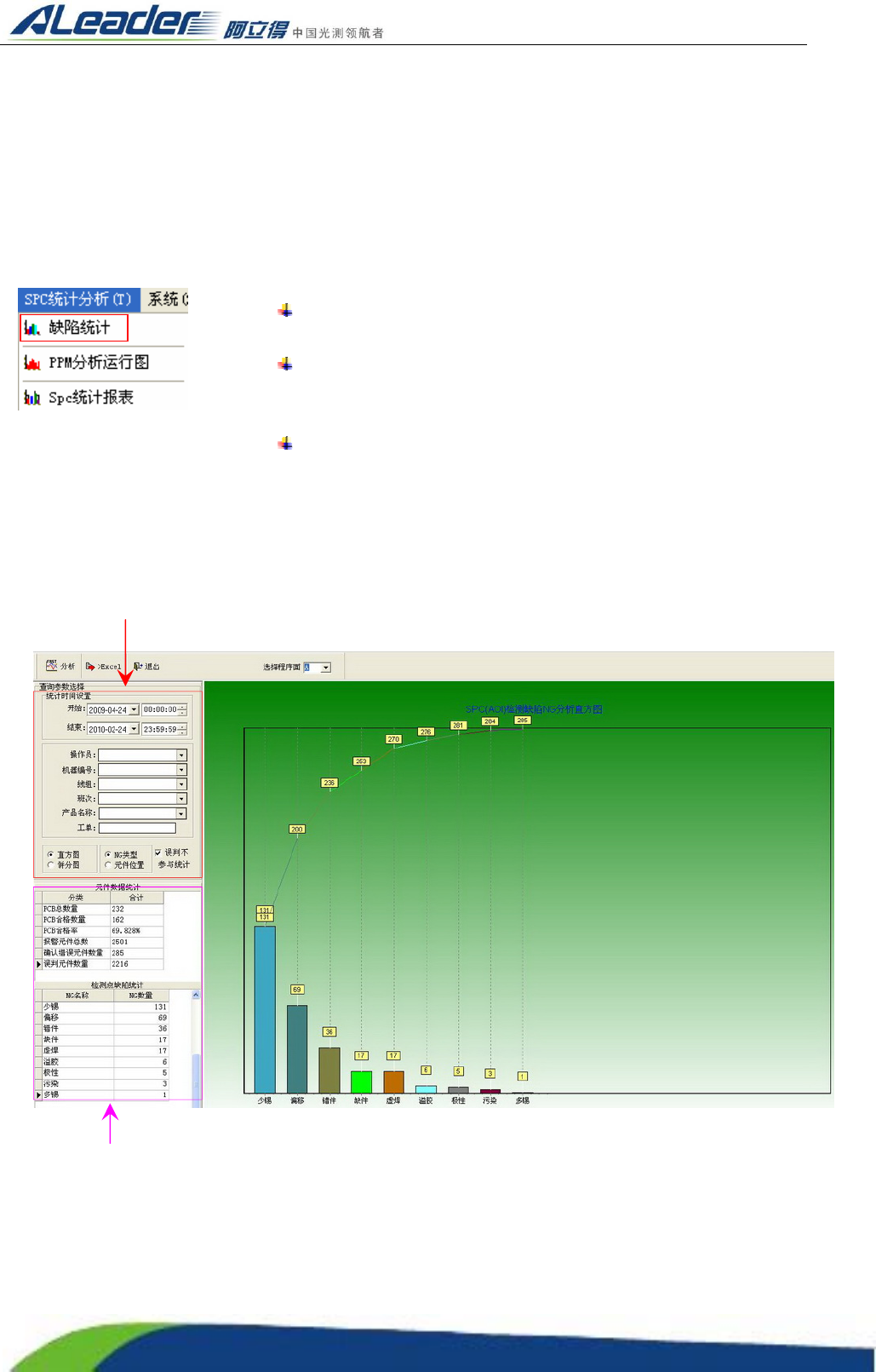

5.4SPC 统计分析功能介绍
5.4.1SPC 直方统计图、饼分图
选择菜单“SPC 统计分析”栏下的“缺陷统计”，打开“分析界面”选择直方图。
选择直方图报表的时间段；
选择层别信息中 “操作员”“班次”“线别”“产品名称”“机器
编号”等信息来确定所统计的报表；
当时间和层别信息确定，点击分析即可；
点击 “Excel”就可以生成表格（有三种格式文档）
显示统计不良
的基本数据
查询参数选择
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:98 of 115
5.4.2SPC PPM 分析运行图
选择菜单“SPC 统计分析”栏下的“PPM 分析运行图”，打开“PPM 分析运行图界面”。
选择 PPM 分析运行图报表的时间段；
选择产品名称、机器编号、时间间隔统计、分析类型来确定所统计的报表；
当设定好统计参数好以后，点击分析即可；
点击 “Excel”就可以生成表格。（有三种格式文档。）
查询参数选择
数据显示区
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:99 of 115
5.4.3SPC 详细报表
选择菜单“SPC 统计分析”栏下的“统计报表”，打开“统计报表界面”。
选择“统计报表”的时间段；
选择产品名称、PCB 的编号、NG 类型、元件位置、统计分组等信息来确定所统计的报表；
当各参数信息确定，点击统计即可；
点击 “Excel”就可以生成表格。（有三种格式文档。）
备注：SPC 统计分析的所有“分析项目”必须在查看数据时确定了 NG 类型才有数据。
查询参数选择
数据显示区
