Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:38 of 115
3.3.7.9IC 的注册
IC 是指具有 8 个脚以上的元件，IC 类元件在 PCB 板上形态各异，包括有（SOP 件、QFP 件、
等等。IC 类模块元件主要包括主体框、丝印框、 短路框及焊点检测框架。主体框，在检测过程中起
着定位和检测本体好坏的作用；焊点框，在检测中检查焊点的好坏。丝印框在检测过程中，在检测过
程中不仅仅测元件的正确与否，还对该类元件的极性进行检测和判断，其中短路框上检测 IC 的短路
情况，在注册 IC 类元件过程中，对于超过一个镜头的大 IC 元件，采用的分割注册方式，也就是可用
IC 边模块、IC 直角模块来分割拼加，下面就以 SOP 件为例进行介绍。
选择左边的元件注册的工具模块的 SOP 在编辑
区域所看到的元件上鼠标左键平滑拉出注册框包括
整个元件 选择注册框鼠标右键选择注册标准弹
出注册窗口（快捷键 Alt+R） 调节好检测框的
大小，（根据需求可修改标准名称名称、料号、允许
偏移、颜色、亮度和对比度等参数，一般不需改动，
系统已默认好参数） 鼠标右下角的 IC 分析弹出
IC 分析检测窗口 用极性单框找一最完美的脚画
一个适当大小的框做为标准 根据 IC 脚的个数
在“增加数”框内输入数量 单击“用选中检测
点自动添加 单击“确定”“注册标准”即完成。
首先选择“左边的元件注册工具
模块的 SOP”，然后在元件上“鼠
标左键平滑”画框
可根据实际情
况调节参数
在此调节好框的大小，一般短路
框两端包括到 IC 脚的中间，上下
留 2%不框。主体框选一有特征性
的图标作为定位（如极性标记加
一半的元件脚）, 丝印框调节与
字体刚刚好不能过大，不能框到
元件的边缘
选择窗口左边的“极性单框”模
块，在 IC 脚上画一个检测框包住
IC 脚作为标准，（上面留 2%下面
留 25%两边宽出（1MM）然后根
据脚的实际数量，在增加数的文
本框内输入数量，点击“用选择
检测点自动增加”完成确定即可。
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:39 of 115
3.3.7.10 添加模块的注册
添加模块包括有添加丝印框、添加焊点框，添加模块的注册必须与主体框组合才可进行注册，下
面就以添加丝印为例进行介绍。
备注：
往往一块 PCB 上一种元件使用的个数不止一个,在手工编程的情况下,我们便可以选择（复制、
粘贴）/（链接）/（设为模板、自动画框）等功能来加快编程的速度.
做法：选择左边的元件注册的工具
模块的“单框”（做为主体）在编辑
区域所看到的元件上鼠标左键平滑
拉出注册框，然后再选择左边的元
件注册的工具模块的“添加丝印”
模块，在编辑区域所看到的元件上
鼠标左键平滑拉出注册框本体上的
丝印，按住键盘的 SHIFT 将两个框选
上点击主界面工具栏的组合按钮
将提升“OK”， 选择注册框鼠
标右键选择注册标准弹出注册窗口
（快捷键 Alt+R），调节好检测框的
大小，（根据需求可修改标准名称名
称、料号、允许偏移、颜色、亮度
和对比度等参数，一般不需改动，
系统已默认好参数），单击“确定”
“注册标准”即完成。如图：
可根据实际
情
况调节参
首先选择“左边的元件
注册工具模块的单框
及添加丝印”，然后在
元件上“鼠标左键平
滑”画框进行组合
调节好框的
大小
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:40 of 115

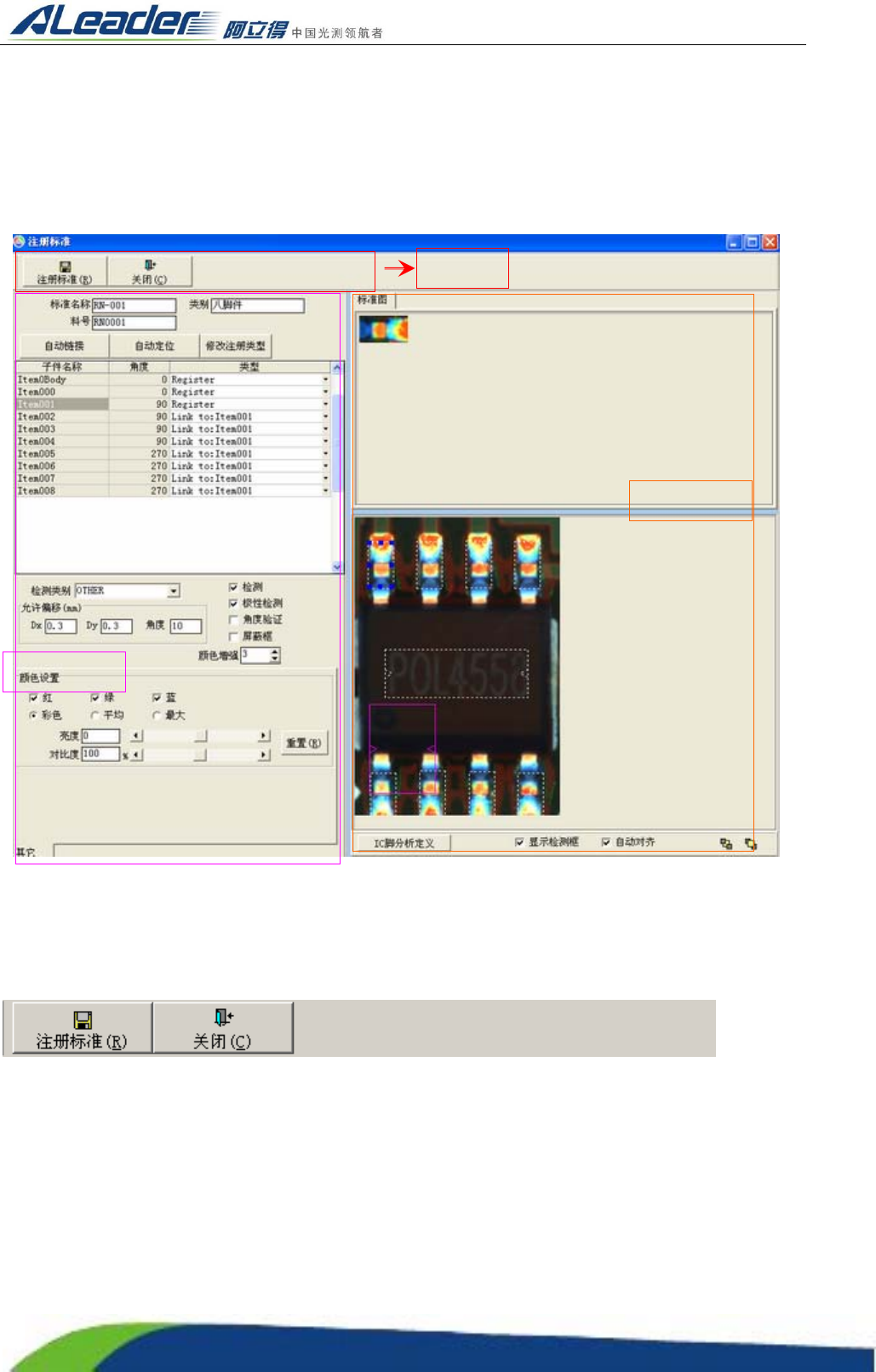

3.4 注册标准窗口的认识
注册元件，生成检测点，是一个 AOI 程序的起始步骤，是 PCB 检测的前提，注册元件标准的质量，
直接关系着 PCB 的检测效果。
3.4.1 工具条
注册标准：注册当前图像为标准。
关闭：关闭“注册标准图”窗体。
工具条
标准图像区
参数设置区
