Http:www.aoichina.c om TEL:0769-22620377 2262 0877 FAX:0769-23102060 Page:75 of 11 5 3.25.1 测试结果检测显示操作 当调试完毕进入正常测试时请将操作模式改为操作员， 选择 “测试” 菜 单栏下的 “NG AO I 查看” 打开操作员检测窗口 （测试结果检测窗口） ， 检测完一块板有错误时， 缺陷图片会自动传送到 “测试结 果检测”对话框（如下图所示…
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:74 of 115

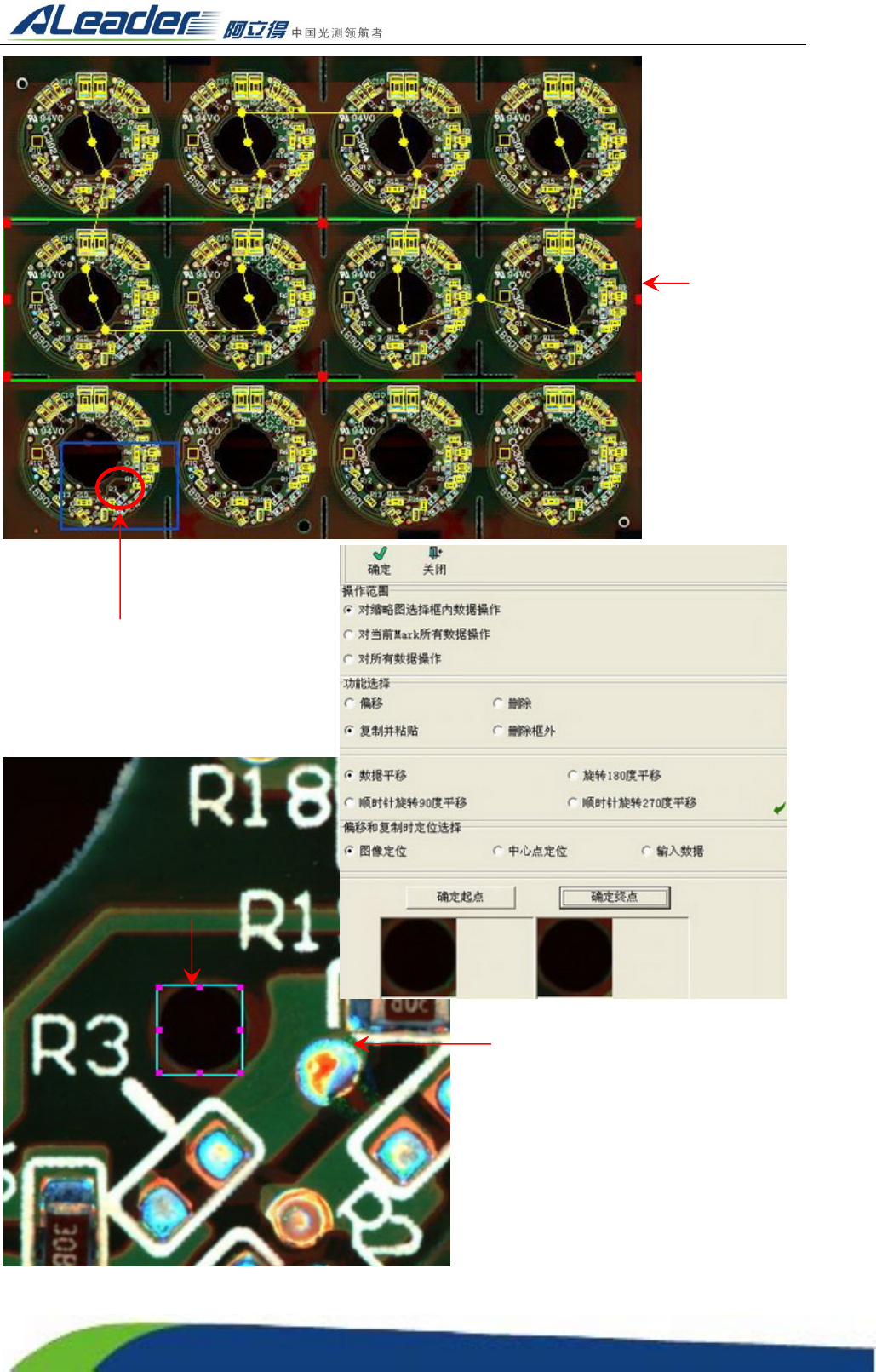

终点位置
拖拉缩略图上
的选择框把起
点的区域框起
在编辑区拖拉选择
框让选择框包括终
点图像
在编辑区拖拉
选择框让选择
框包括终点图
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:75 of 115
3.25.1 测试结果检测显示操作
当调试完毕进入正常测试时请将操作模式改为操作员，选择“测试”菜单栏下的“NG AOI 查看”
打开操作员检测窗口（测试结果检测窗口），检测完一块板有错误时，缺陷图片会自动传送到“测试结
果检测”对话框（如下图所示），从中可以看到以下几点：
a) 显示当前 NG 元件与标准图像的比对图像；
b) 显示整块 PCB 板信息；
c) 查看所有检测到的缺陷元件（按 SHIFT 往前翻页，按 CTRL 往后翻页，当当前 NG 查看完毕
后 NG 个数显示区将闪烁，需查看下一块板“按键盘空格键”将自动调至下一条数据。
步骤：点击菜单文件下的“测试结果检测”项打开缺陷浏览窗口，按下测试键即可正常测试。（执
行之前必须对程序进行保存，否则无法看到数据）

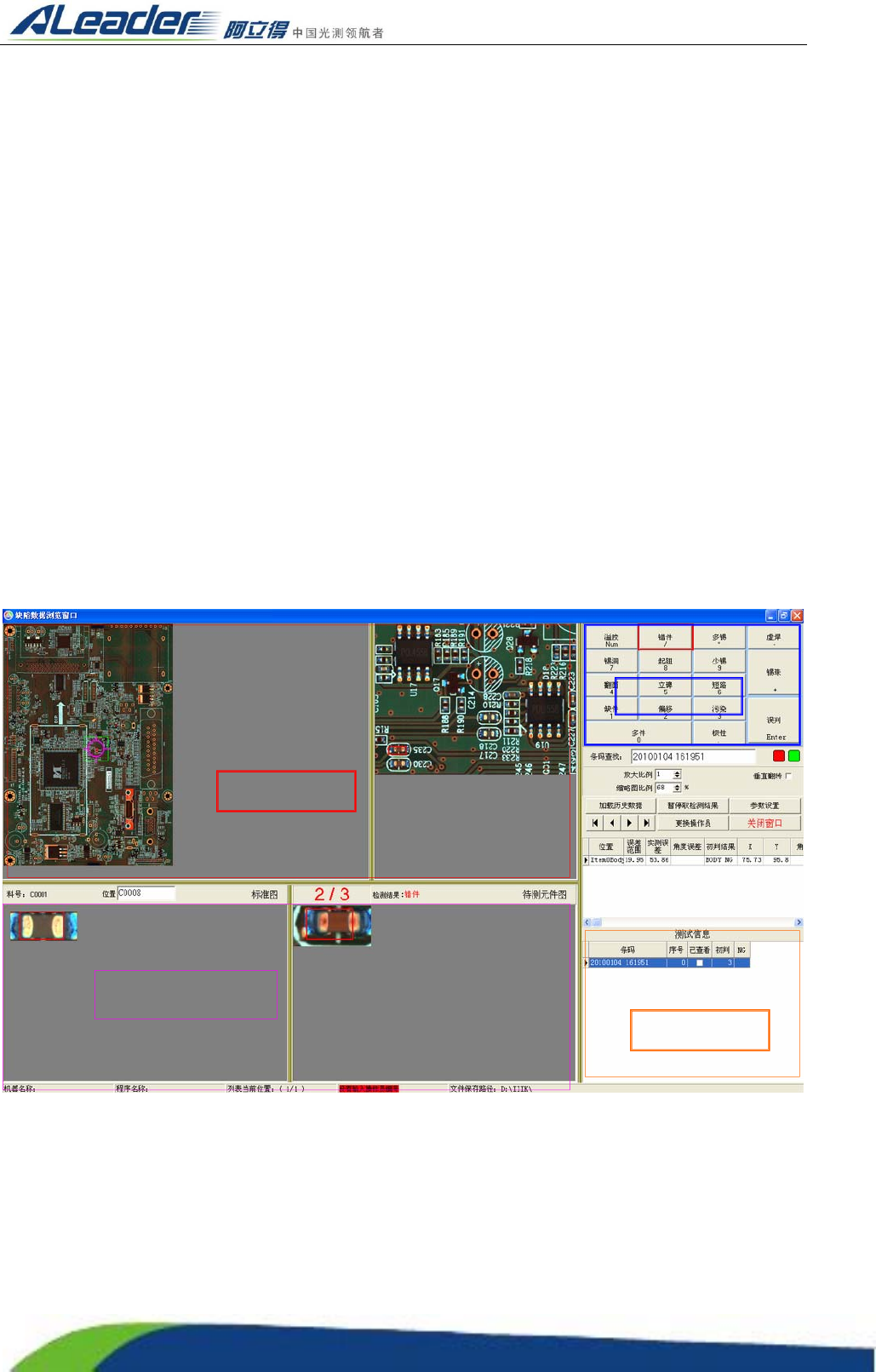

主界面
查看 NG 数据窗口是检查 PCB 板测试出的错误信息进行确认的一个窗口，它的框架结构与“测
试 NG 检查窗口”是相似的.AOI 测试程序与 SPC 系统是同步的，AOI 测试程序测试的数据是自动发
送进 SPC，在这里我们所看能看到的 AOI 测试程序测试的所有数据，可以随时调出某程序查看某时间
出现了有什么不良数据。
选择菜单“文件”栏下的“测试结果检测”，打开缺陷数据浏览界面。
NG 数据区
确认 NG 位置区
当前 NG 图像比对区
NG 类型确认区
Http:www.aoichina.com TEL:0769-22620377 22620877 FAX:0769-23102060 Page:76 of 115

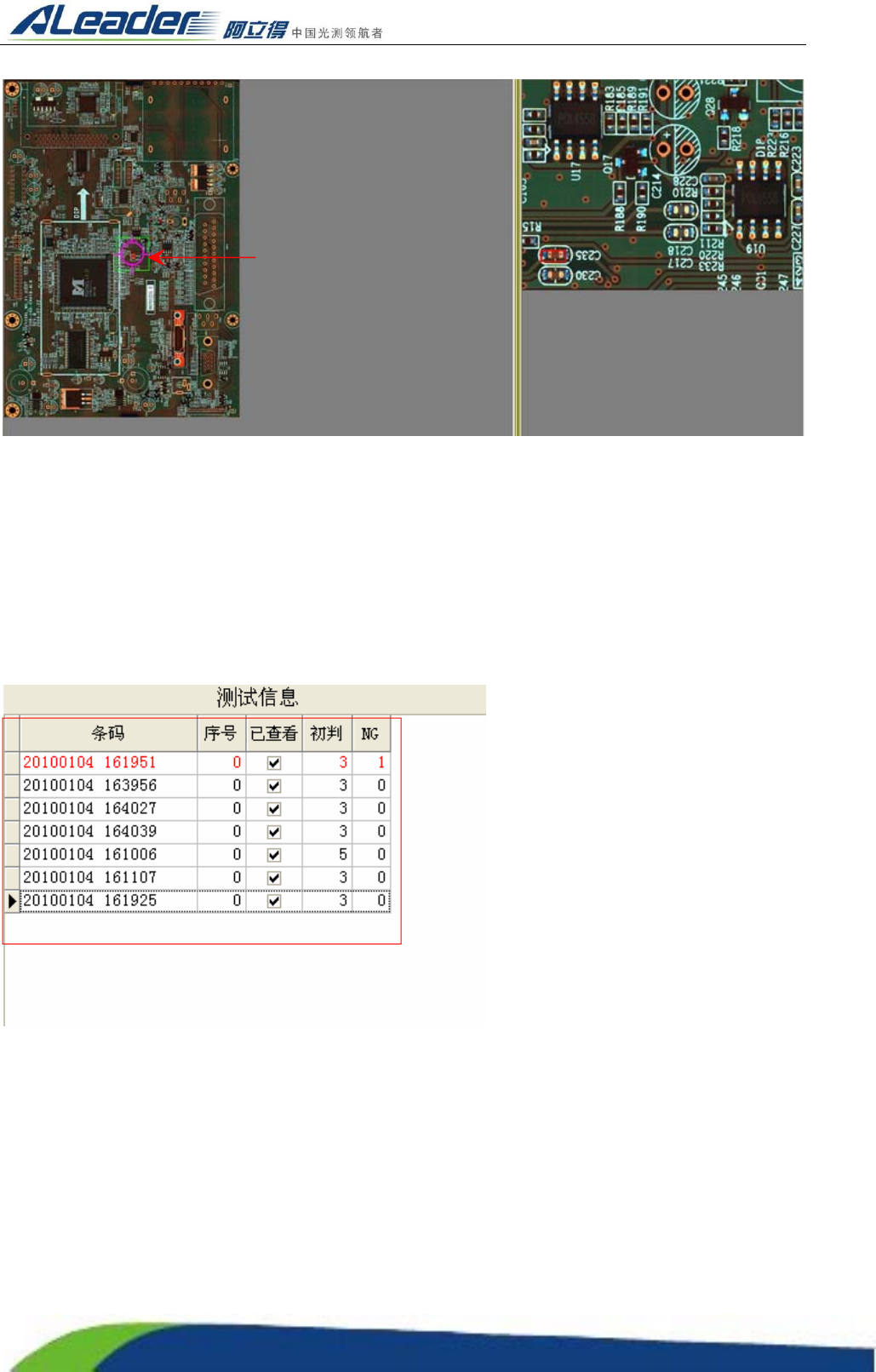

确认 NG 位置区
根据此缩图查找 NG 的位置，所看到的粉红色“瞄准器”形状的框将于当前 NG 位置同步。
NG 数据区
从该界面上可以很直观了解到每块板的 NG 详细信息， PCB 条码、AOI 序号、查看状态。
缩略图中粉红色“瞄
准器”形状框表示
N
G 图片的位置
当前 NG 的镜头图，方便
查找对应位置
