00197461-01_AI_Portaltausch_X-Serie_S_INTERN_de_en.pdf - 第13页
Einleitung 1.1.8 Klassifizierung der opti schen Systeme Was vor Beginn der Arbeiten zu tun ist... Gantry Exchange Portaltausch 13 1.2 1 . 2 W a s v o r B e g in n d e r A r b e it e n z u t u n is t . . . Was vor Beginn …
Einleitung
Sicherheitshinweise 1.1.8 Klassifizierung der optischen Systeme
12 Gantry Exchange Portaltausch
1.1.8
1.1.8 Klassifizierung der optischen Systeme
Klassifizierung der optischen Systeme
1.1.8.1
1.1.8.1 Klassifizierung der Gesamtmaschine
Klassifizierung der Gesamtmaschine
1.1.8.2
1.1.8.2 Laserklassifizierung
Laserklassifizierung
Folgende Baugruppen sind der Laserklasse 2 zugeordnet:
▪ Leiterplatten-Barcodeleser
▪ BE-Sensor am SpeedStar
▪ BE-Sensor am MultiStar
▪ Laserlichtschranken am Leiterplattentransport
1.1.8.3
1.1.8.3 Klassifizierung der Kamerasysteme
Klassifizierung der Kamerasysteme
Aufkleber Laserklasse 2
Die betriebsbereite Gesamtmaschine ist der
Laserklasse 2 zugeordnet.
Die Laserklassen werden nach IEC 60825-1:2014
ermittelt.
WARNUNG
LEDs
In den verwendeten Kamera-Beleuchtungssystemen sind helle LEDs verbaut. Diese sind nach
IEC 62741:2006 in der Risikogruppe 1 eingestuft.
► Nicht in den Strahl blicken!
Einleitung
1.1.8 Klassifizierung der optischen Systeme Was vor Beginn der Arbeiten zu tun ist...
Gantry Exchange Portaltausch 13
1.2
1.2 Was vor Beginn der Arbeiten zu tun ist...
Was vor Beginn der Arbeiten zu tun ist...
Aufgabe und Zweck
Bevor Sie an den Automaten Instandhaltungs-, Umbau- oder Servicearbeiten in irgendeiner Form aus-
führen, müssen Sie diesen, so nicht anders beschrieben, gegen Wiedereinschalten sichern und dazu
entsprechende Warnschilder anbringen. Wenn ein Ausschalten der Maschine nicht nötig oder möglich
ist, dann wird dies explizit beschrieben.
Wenn Sie sich an die nachstehend beschriebene Vorgehensweise halten, ist eine Verletzungsgefahr für
Mitarbeiter ausgeschlossen.
Beschreibung
Halten Sie sich immer an die nachstehend beschriebene Vorgehensweise, wenn Sie die Energie im Au-
tomaten freischalten, regeln oder freisetzen wollen.
► Unterrichten Sie darüber alle betroffenen Mitarbeiter.
► Schalten Sie den Automaten bzw. alle Zusatzgeräte ab. Führen Sie dazu die normalen Abschaltver-
fahren durch:
⇨ Drücken Sie den STOP-Taster.
⇨ Fahren Sie den Stationsrechner herunter.
⇨ Schalten Sie den Automaten am Hauptschalter aus.
► Trennen Sie den Automaten von all seinen Energiequellen:
⇨ Unterbrechen Sie die Druckluftzuführung.
⇨ Unterbrechen Sie die Netzversorgung.
► Verriegeln Sie die Anlagen.
⇨ Bringen Sie überall ein Schloss an, wo dies möglich ist (z. B. am Hauptschalter).
HINWEIS
Zusätzliche Sicherheitsmaßnahmen
Dieses Verfahren beinhaltet die Mindestanforderungen, die an das Verfahren zum Verriegeln
bzw. Anbringen von Warnschildern am Automaten bei Instandhaltungs- und Servicearbeiten
gestellt werden. Zusätzliche Sicherheitsmaßnahmen, die nötig sind, um die Arbeit sicher zu be-
enden, können von der Arbeitssicherheit, dem Sicherheitsbeauftragten, dem Sicherheitskom-
mittee und der Gesundheitsabteilung spezifiziert werden.
Einleitung
Was vor Beginn der Arbeiten zu tun ist... 1.1.8 Klassifizierung der optischen Systeme
14 Gantry Exchange Portaltausch
Schaltsperre Z-IS/SPE-1TE [03123101-xx]
► Alternativ: Anbringen von Warnschildern:
Ist es möglich die Maschine mit einem Schloss zu verriegeln, so muss dies durchgeführt werden.
Es gibt allerdings Situationen, bei denen zum Freischalten der Energie kein Schloss angebracht wer-
den kann. In diesen Fällen müssen Warnschilder an den freigeschalteten Maschinen angebracht
Schaltsperre Z-IS/SPE-1TE [03123101-xx] befesti-
gen

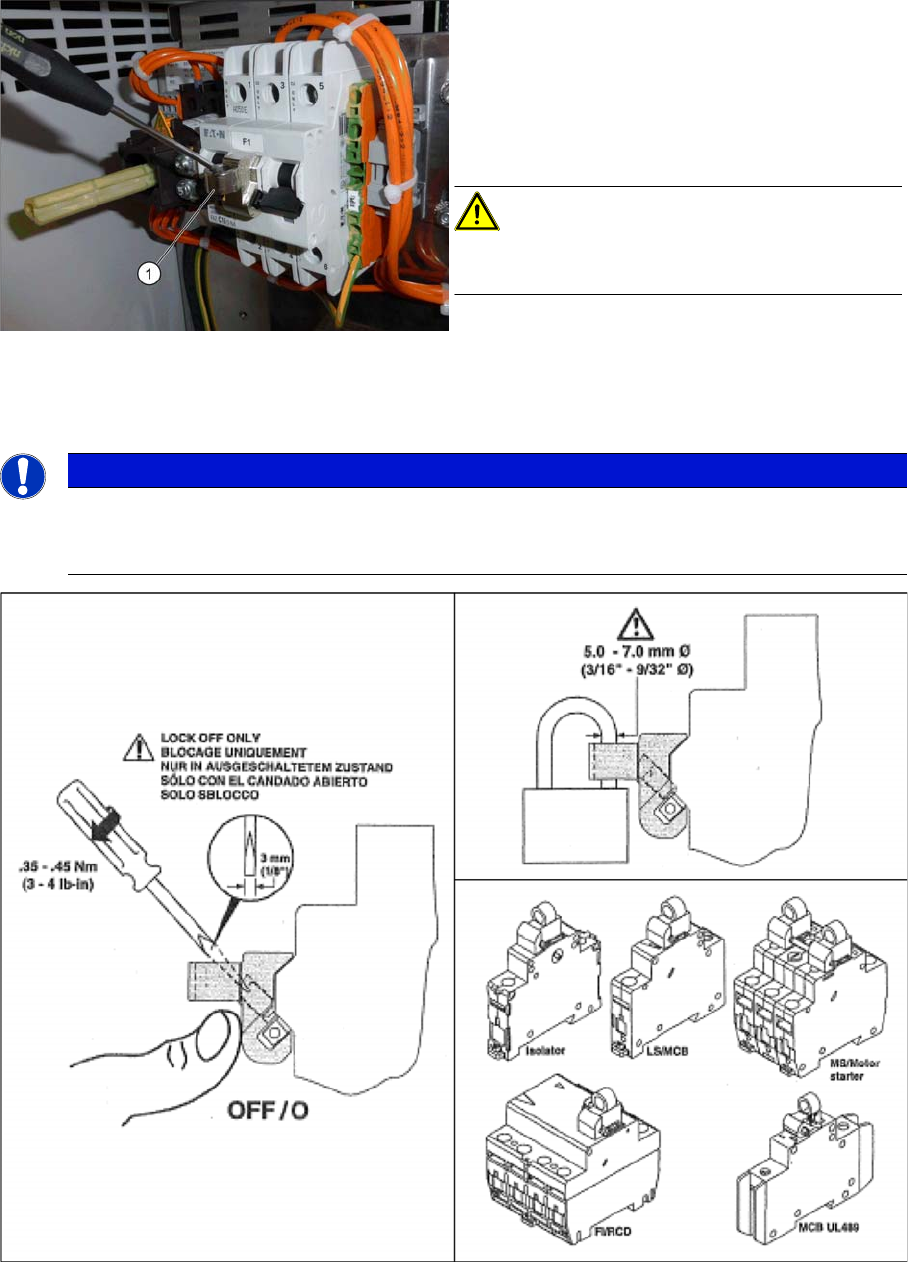

Beispiel: Maschine mit Schaltsperre sichern
Mit der Schaltsperre kann ein unbeabsichtigtes
Einschalten der Maschine verhindert werden.
► Schalten Sie die Maschine aus.
► Stellen Sie den Leitungsschutzschalter auf
OFF.
VORSICHT!
Die Schaltsperre darf nur in ausgeschaltetem Zu-
stand angebracht werden!
► Befestigen Sie die Schaltsperre (1) am Lei-
tungsschutzschalter.
► Sichern Sie den Schalter mit einem Vorhänge-
schloss.
HINWEIS
Schaltsperre in der Servicebox Ihrer Maschine
Bei Maschinen mit Lieferdatum ab Juni 2016 befindet sich die Schaltsperre [03123101-xx] in
der Servicebox Ihrer Maschine.
